Powermax30 XP Wartungshandbuch 808151
6 – Ersetzen der Stromquellenkomponenten
Ersetzen der Bodenplatte
1. Überprüfen sie, ob die Seriennummer an der Unterseite der alten Bodenplatte mit jener auf der neuen Bodenplatte
übereinstimmt. Sollten die Seriennummern nicht übereinstimmen, wenden Sie sich an Hypertherm. Die
Seriennummer ist auch auf dem Typenschild angegeben.
2. Führen Sie die folgenden Vorgänge aus:
a. Stellen Sie den Netzschalter auf AUS (OFF/O), trennen Sie das Netzkabel von der Stromquelle und sperren Sie
die Gasversorgung ab.
b. Siehe Ausbau der Stromquellenabdeckung auf Seite 98.
c. Siehe Ausbauen der Komponentenabsperrung auf Seite 100.
d. Siehe Nehmen Sie die Frontplatte ab. auf Seite 102.
e. Siehe Ausbauen der Rückplatte auf Seite 105.
3. Entfernen Sie von der Lüfterseite der Stromquelle aus den Ablaufschlauch des Luftfilters/Druckreglers aus der
Öffnung an der Unterseite der Bodenplatte.
4. Legen Sie die Stromquelle auf ihre Seite, mit der Lüfterseite nach oben.
5. Entfernen Sie die sechs Schrauben, mit denen die Kunststoffbodenplatte an den Bauteilen auf der Unterseite der
Stromquelle befestigt ist.
6. Stecken Sie das Holzende eines Tupfers, einen steifen Draht oder einen ähnlichen Gegenstand mit 0,23 cm
Durchmesser in jedes der fünf Löcher an der Leistungsplatinenseite der Bodenplatte ein. Drücken Sie jedes davon,
bis sich die Klemmen öffnen und Sie die Bodenplatte von der mittleren Platte wegziehen können.

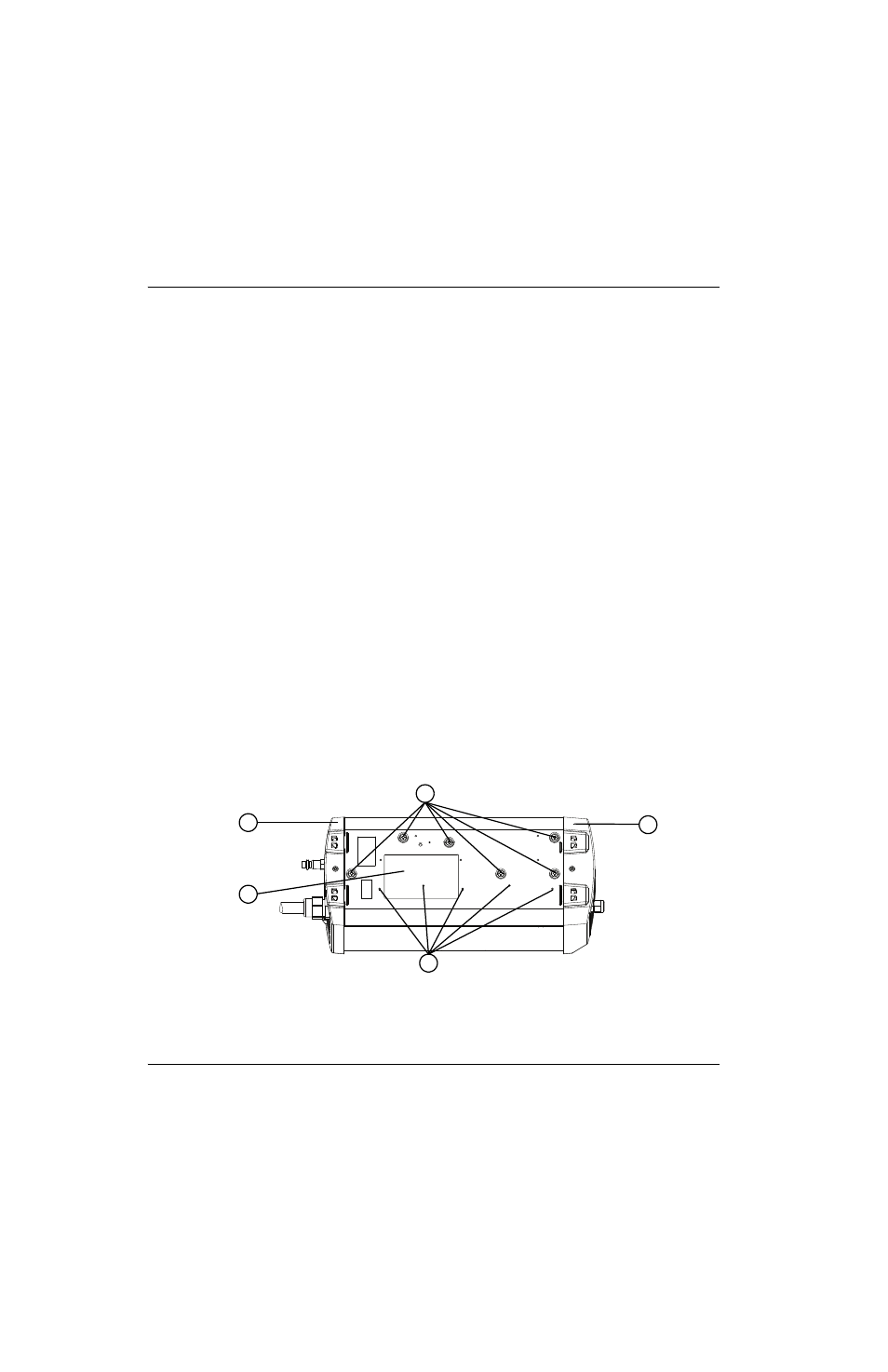

Abb. 92
Set-Nr.
Beschreibung
2
5
3
1
4
1
Rückplatte
2
Typenschild
3
Löcher
4
Vorderseite
5
Schrauben für untere Bauteile
