166 Powermax30 XP Wartungshandbuch 808151
6 – Ersetzen der Stromquellenkomponenten
Ersetzen der Rückplatte
Ausbauen der Rückplatte
Gehen Sie folgendermaßen vor, um die Rückplatte ganz auszubauen und zu ersetzen. Wenn Sie die Rückplatte nur aus
dem Weg schieben müssen, um besseren Zugang zum Inneren der Stromquelle zu haben, siehe
Ausbauen der
Rückplatte auf Seite 105 und Einbau der Rückplatte auf Seite 107.
1. Führen Sie die folgenden Vorgänge aus:
a. Stellen Sie den Netzschalter auf AUS (OFF/O), trennen Sie das Netzkabel von der Stromquelle und sperren Sie
die Gasversorgung ab.
b. Siehe Ausbau der Stromquellenabdeckung auf Seite 98.
c. Siehe Ausbauen der Komponentenabsperrung auf Seite 100.
2. Legen Sie die Stromquelle auf ihre Seite.

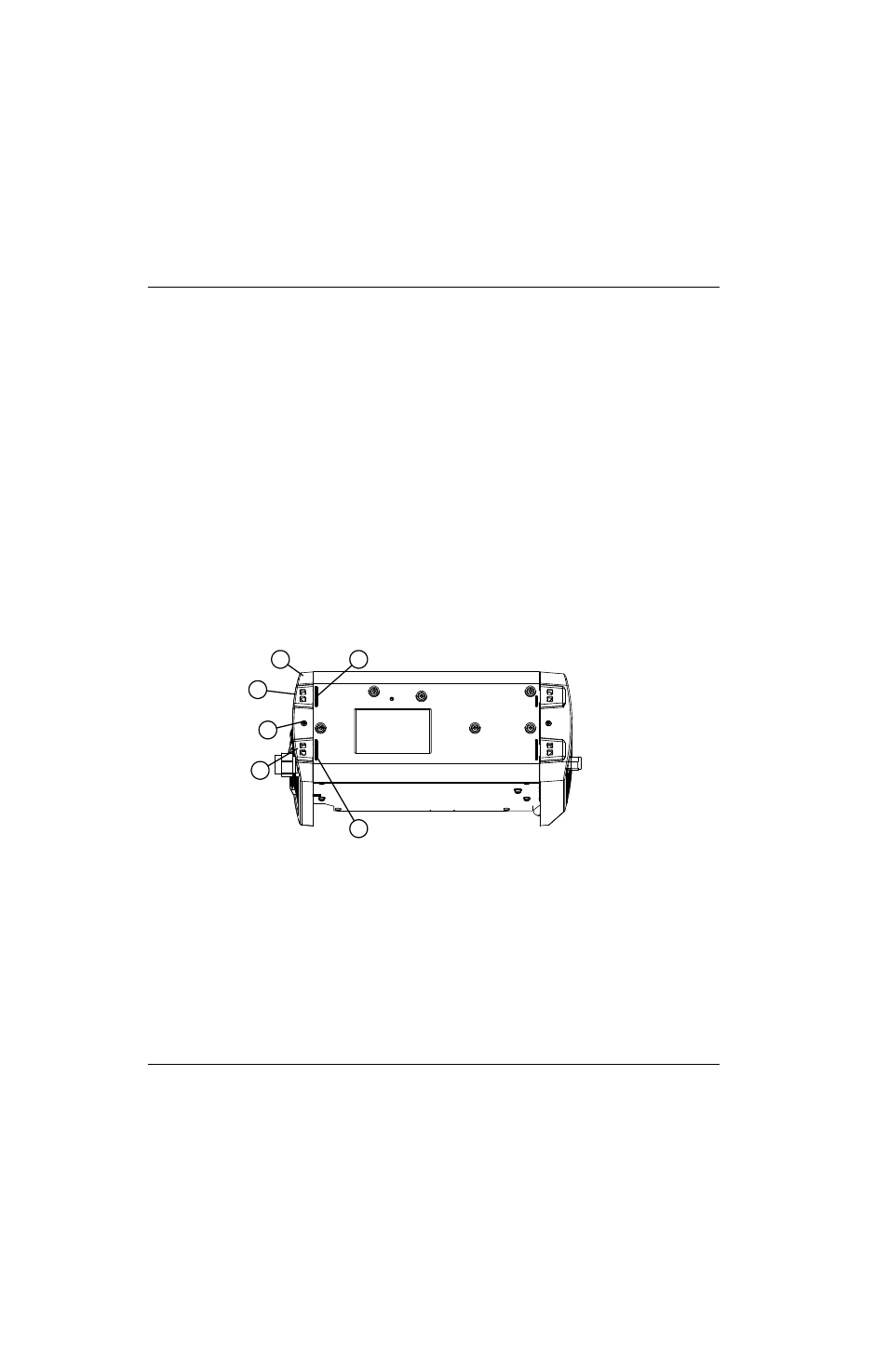

Abb. 87
Set-Nr. Beschreibung
428220 Set: Rückplatte
1
2
3
4
2
4
1 Rückplatte
2 Raste
3 Halteschraube
4 Rippe
