80 Powermax30 XP Wartungshandbuch 808151
5 – Fehlerbeseitigung und Systemtests
Fehler-LED
Die Blinkanzahl der Fehler-LED zeigt das entdeckte Problem an. Jedes Blinken dauert eine halbe Sekunde und auf jede
Blinksequenz folgt eine Pause von 2 Sekunden. Eine genaue Beschreibung der Testverfahren finden Sie unter
Systemtests auf Seite 80.
Systemtests
Sie können entweder die Schutzleiterklemme nahe der Oberseite der Rückplatte oder die Erdungsschraube am
Kühlkörper (mit dem Erdungssymbol an der Leistungsplatine gekennzeichnet) für Tests benutzen, bei denen ein
Multimeter an die Erdung angeschlossen werden muss. Siehe
Abb. 11 für beide Erdungs-Optionen.

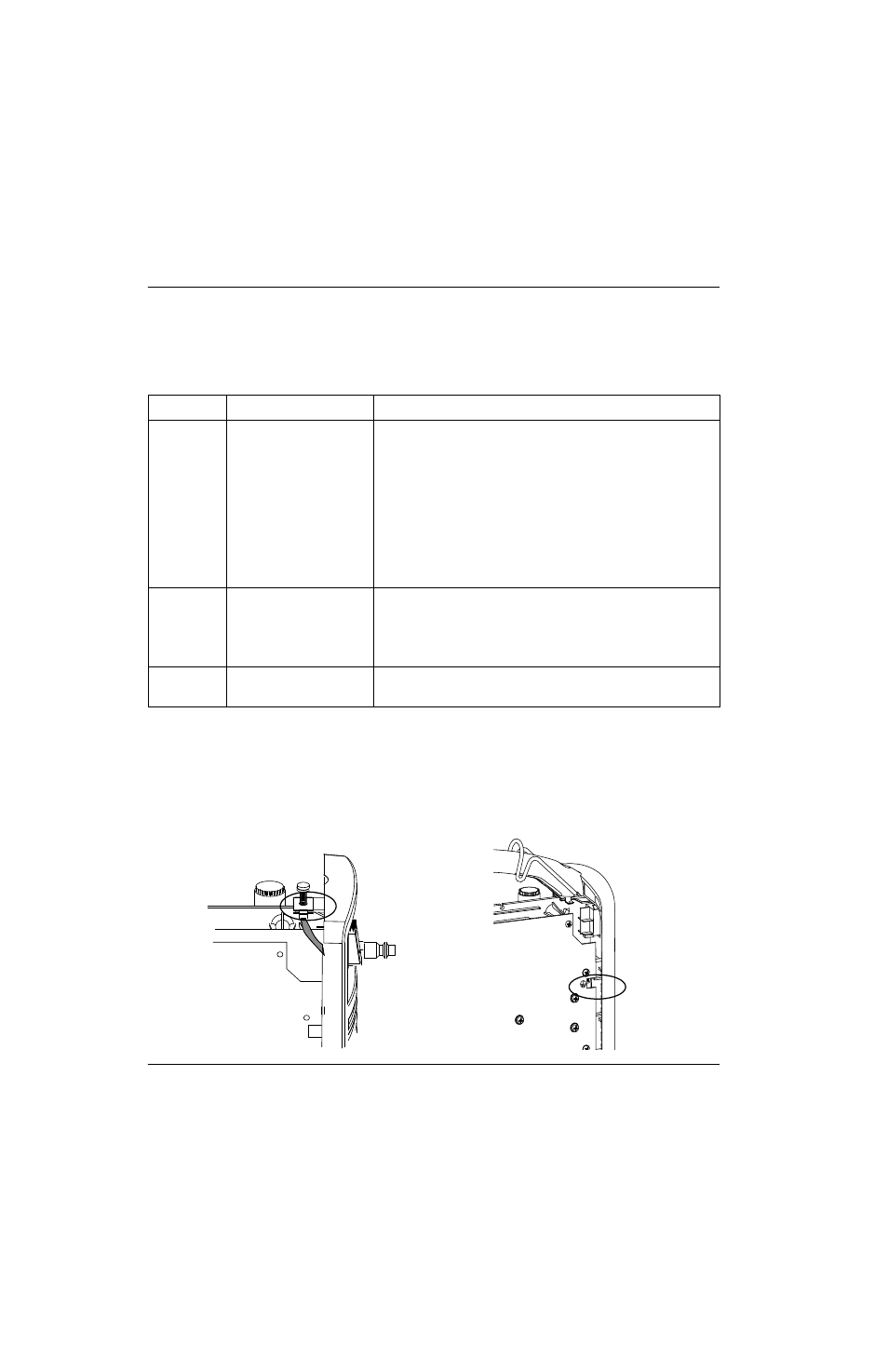

Abb. 11
Blinkanzahl Problem Lösung
3 Leistungsplatine defekt • Test 3 – VBUS und Spannungsausgleich auf Seite 88 durchführen.
Wenn ein Wert nicht stimmt, ersetzen Sie die Leistungsplatine.
• Test 2 – Spannungsprüfungen der Leistungsplatine auf Seite 85
durchführen. Wenn einer der Werte für die Stifte
5, 7, oder 12 nicht
stimmt, entfernen Sie die Steuerplatine und führen Sie die Tests
erneut durch. Wenn die Werte stimmen, ersetzen Sie die
Steuerplatine.
• Wenn die Werte für die Stifte 5, 7 und 12 bei der Durchführung von
Test 2 – Spannungsprüfungen der Leistungsplatine auf Seite 85
stimmen, aber alle anderen Werte nicht stimmen, ersetzen Sie die
Leistungsplatine.
4 Lüfter oder Magnetventil
defekt. • Führen Sie Test 4 – Magnetventil auf Seite 90 und Test 8 – Lüfter
auf Seite 95 durch. Wenn der Test des Magnetventils und der
Lüftertest bestanden wurden, ersetzen Sie die Leistungsplatine.
Wenn Test 4 nicht bestanden wurde, ersetzen Sie das Magnetventil;
wurde Test 8 nicht bestanden, ersetzen Sie den Lüfter.
6 Sättigung des Inverters • Montieren Sie neue Verschleißteile am Brenner. Wenn Sie diesen
Fehlercode weiter sehen, ersetzen Sie die Leistungsplatine.
