Seite 89
Powermax30 XP Wartungshandbuch 808151
89
5 – Fehlerbeseitigung und Systemtests
5. Messen Sie die Spannung zwischen W und R. (Siehe Abb. 18.)
a. Positionieren Sie die Prüfspitzen auf W und R an der Leistungsplatine.
b. Schalten Sie den Strom EIN (ON/I).
c. Das Multimeter sollte 375 VDC anzeigen.
Wenn Sie einen anderen Wert als 375 VDC erhalten, multiplizieren Sie das Ergebnis mit 0,00601, um es in Millivolt
umzuwandeln. Teststift 21 auf J7. (Siehe
Test 2 – Spannungsprüfungen der Leistungsplatine auf Seite 85.) Wenn die
Werte übereinstimmen, ist es ein normales Ergebnis.
6. Messen Sie die Spannung zwischen W und B.
a. Schalten Sie die Stromversorgung AUS (OFF/O).
b. Klemmen Sie die Prüfspitzen an W und B an.
c. Schalten Sie den Strom EIN (ON/I).
d. Dieser Wert sollte 187,5 VDC betragen, bzw. die Hälfte des Wertes, der in Schritt 5 ermittelt wurde.
7. Messen Sie die Spannung zwischen R und B.
a. Schalten Sie die Stromversorgung AUS (OFF/O).
b. Klemmen Sie die Prüfspitzen an R und B an.
c. Schalten Sie den Strom EIN (ON/I).
d. Dieser Wert sollte 187,5 VDC betragen, bzw. die Hälfte des Wertes, der in Schritt 5 ermittelt wurde.
8. Die in Schritt 6 und Schritt 7 ermittelten Werte sollten annähernd gleich sein. Weichen sie mehr als 30 V
voneinander ab, ersetzen Sie die Leistungsplatine.

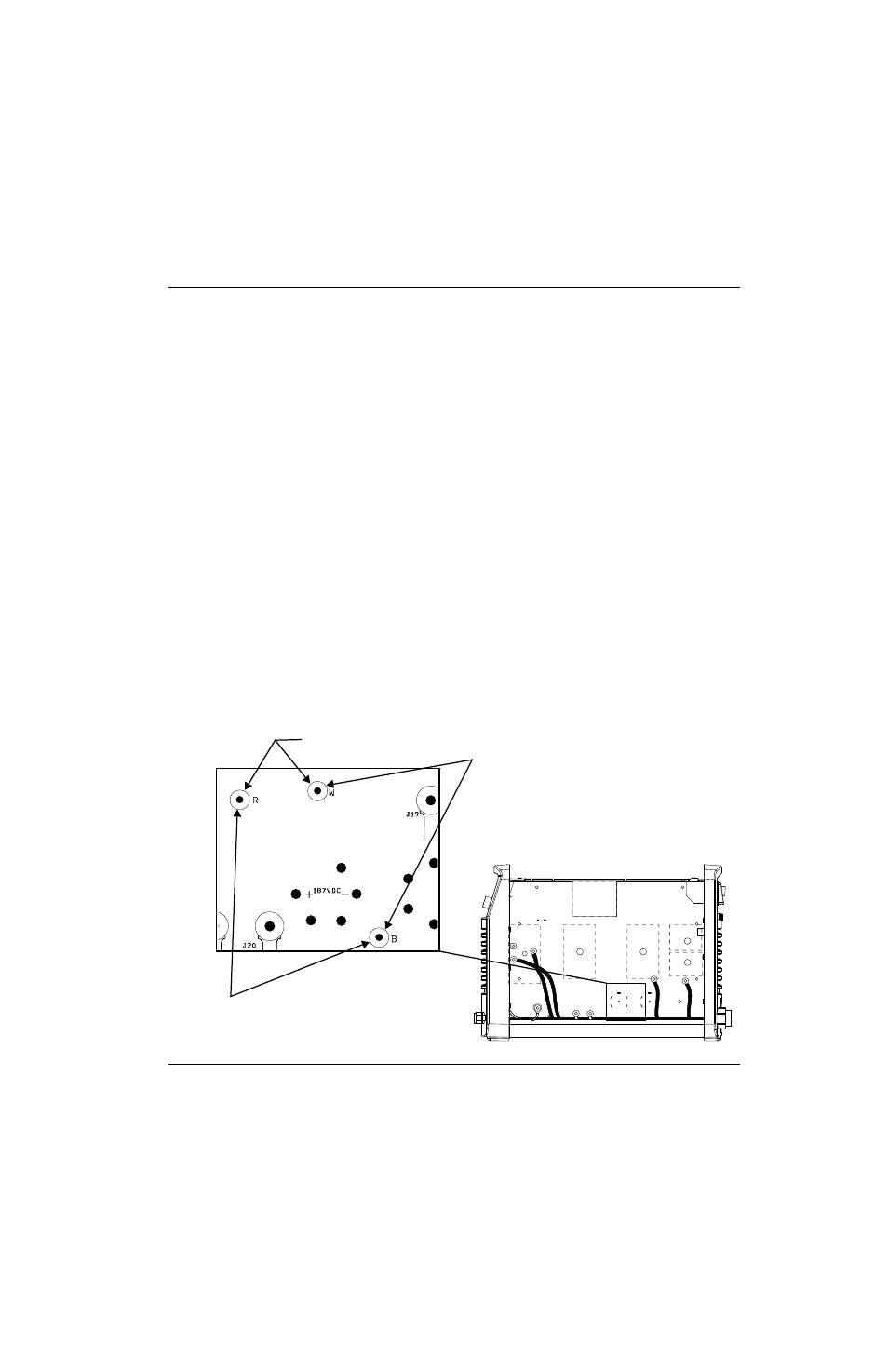

Abb. 18
Schritt 5
