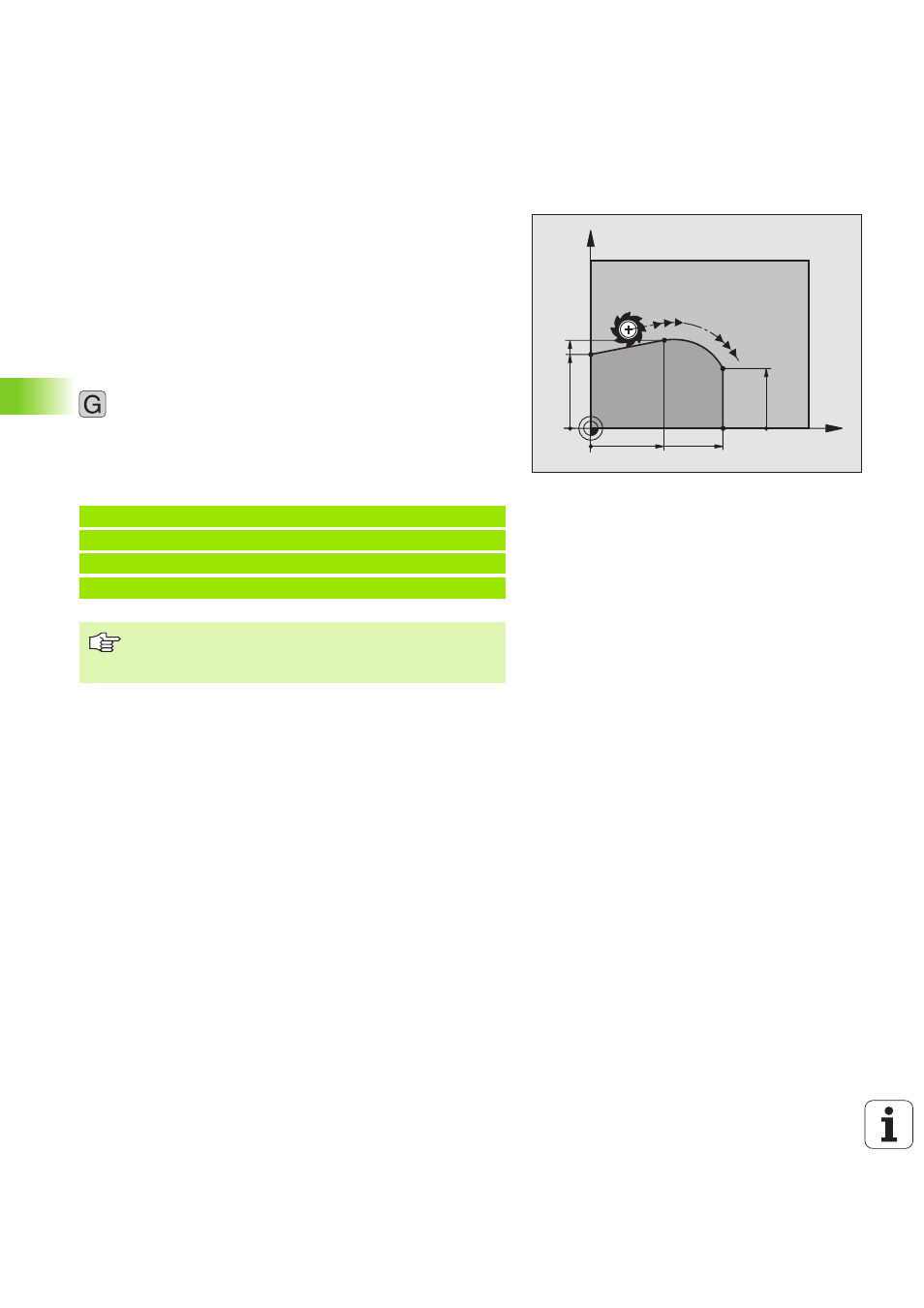

Kreisbahn G06 mit tangentialem Anschluss
Das Werkzeug fährt auf einem Kreisbogen, der tangential an das zuvor
programmierte Konturelement anschließt.
Ein Übergang ist „tangential“, wenn am Schnittpunkt der Konturele-
mente kein Knick- oder Eckpunkt entsteht, die Konturelemente also
stetig ineinander übergehen.
Das Konturelement, an das der Kreisbogen tangential anschließt, pro-
grammieren Sie direkt vor dem G06-Satz. Dazu sind mindestens zwei
Positionier-Sätze erforderlich
Programmierung
U
U
U
U
Koordinaten des Kreisbogen-Endpunkts eingeben
Falls nötig:
U
U
U
U
Vorschub F
U
U
U
U
Zusatz-Funktion M
NC-Beispielsätze
N70 G01 G41 X+0 Y+25 F300 M3 *
N80 X+25 Y+30 *
N90 G06 X+45 Y+20 *
G01 Y+0 *
Der G06-Satz und das zuvor programmierte Konturele-
ment sollten beide Koordinaten der Ebene enthalten, in
der der Kreisbogen ausgeführt wird!
X
Y
25
45
25
30
20
