12.8 Rohteil im Arbeitsraum
darstellen
Anwendung
In der Betriebsart Programm-Test können Sie die Lage des Rohteils im
Arbeitsraum der Maschine grafisch überprüfen und die Arbeitsraum-
Überwachung in der Betriebsart Programm-Test aktivieren: Drücken
Sie dazu den Softkey ROHTEIL IM ARB.-RAUM.

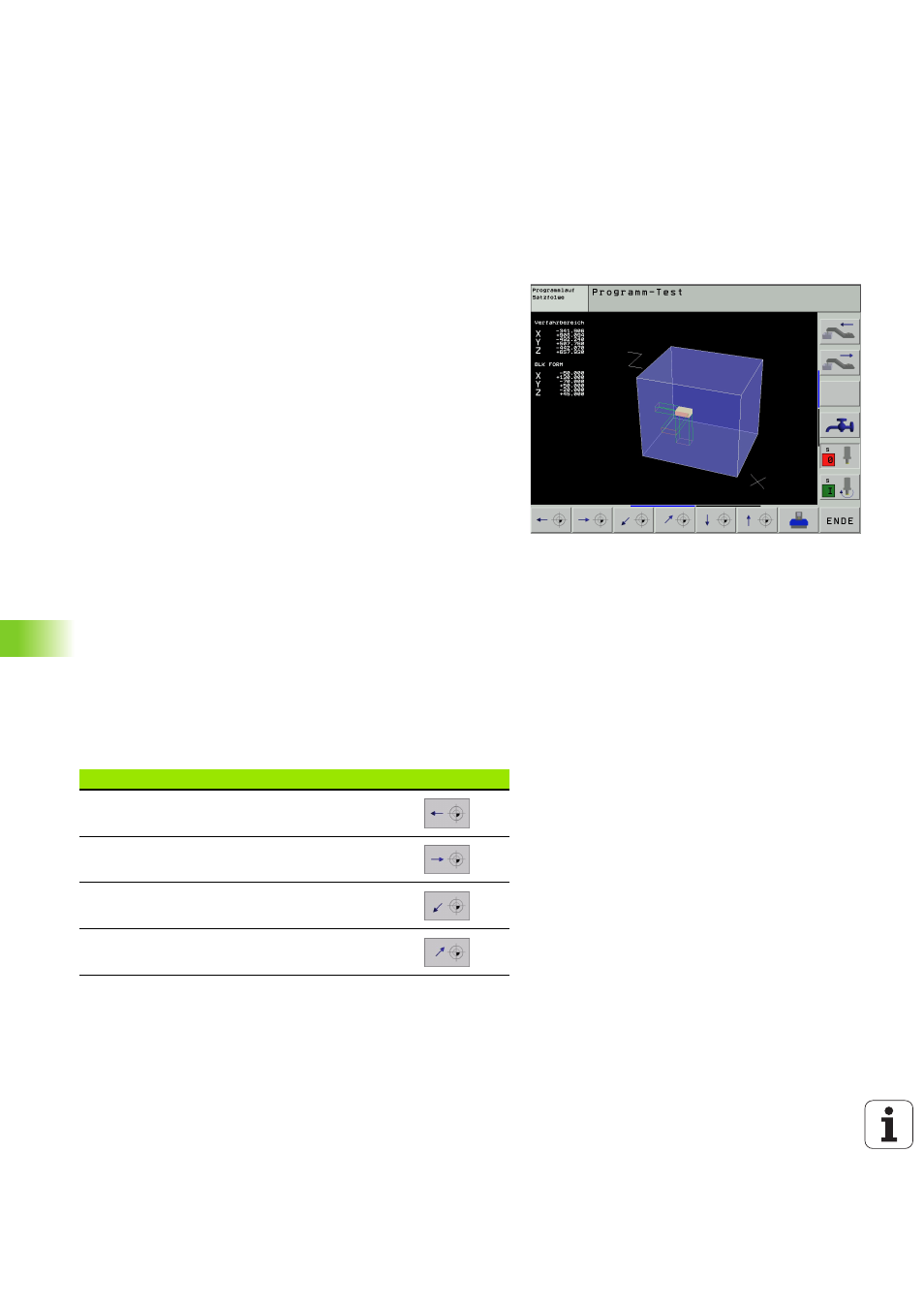

Die TNC stellt einen Quader für den Arbeitsraum dar, dessen Maße im
Fenster „Verfahrbereich“ aufgeführt sind. Die Maße für den Arbeits-
raum entnimmt die TNC aus den Maschinen-Parametern für den akti-
ven Verfahrbereich. Da der Verfahrbereich im Referenzsystem der
Maschine definiert ist, entspricht der Nullpunkt des Quaders dem
Maschinen-Nullpunkt. Die Lage des Maschinen-Nullpunkts im Quader
können Sie durch drücken des Softkeys M91 (2. Softkey-Leiste) sicht-
bar machen.
Ein weiterer Quader () stellt das Rohteil dar, dessen Abmaße () die
TNC aus der Rohteil-Definition des angewählten Programms ent-
nimmt. Der Rohteil-Quader definiert das Eingabe-Koordinatensystem,
dessen Nullpunkt innerhalb des Quaders liegt. Die Lage des Null-
punkts im Quader können Sie durch drücken des Softkeys „Werk-
stück-Nullpunkt anzeigen“ (2. Softkey-Leiste) sichtbar machen.
Wo sich das Rohteil innerhalb des Arbeitsraumes befindet ist im Nor-
malfall für den Programm-Test unerheblich. Wenn Sie jedoch Pro-
gramme testen, die Verfahrbewegungen mit M91 oder M92 enthal-
ten, müssen Sie das Rohteil „grafisch“ so verschieben, dass keine
Konturverletzungen auftreten. Benützen Sie dazu die in der Tabelle
rechts aufgeführten Softkeys.
Darüber hinaus können Sie auch die Arbeitsraum-Überwachung für die
Betriebsart Programm-Test aktivieren, um das Programm mit dem
aktuellen Bezugspunkt und den aktiven Verfahrbereichen zu testen
(siehe nachfolgende Tabelle, letzte Zeile).
Funktion Softkey
Rohteil nach links verschieben
Rohteil nach rechts verschieben
Rohteil nach vorne verschieben
Rohteil nach hinten verschieben
