486 12 MOD-Funktionen
12.5 Ether
n
et-Sc
hnit
tst
elle
12.5 Ethernet-Schnittstelle
Einführung
Die TNC ist standardmäßig mit einer Ethernet-Karte ausgerüstet, um
die Steuerung als Client in Ihr Netzwerk einzubinden. Die TNC über-
trägt Daten über die Ethernet-Karte gemäß der TCP/IP-Protokoll-Fami-
lie (Transmission Control Protocol/Internet Protocol) und mit Hilfe des
NFS (Network File System).
Anschluss-Möglichkeiten
Sie können die Ethernet-Karte der TNC über den RJ45-Anschluss
(X26,100BaseTX bzw. 10BaseT) in Ihr Netzwerk einbinden. Der
Anschluss ist galvanisch von der Steuerungselektronik getrennt.
RJ45-Anschluss X26 (100BaseTX bzw. 10BaseT)
Beim 100BaseTX bzw. 10BaseT-Anschluss verwenden Sie Twisted
Pair-Kabel, um die TNC an Ihr Netzwerk anzuschließen.
Die maximale Kabellänge zwischen TNC und einem Kno-
tenpunkt ist Abhängig von der Güteklasse des Kabels, von
der Ummantelung und von der Art des Netzwerks
(100BaseTX oder 10BaseT).

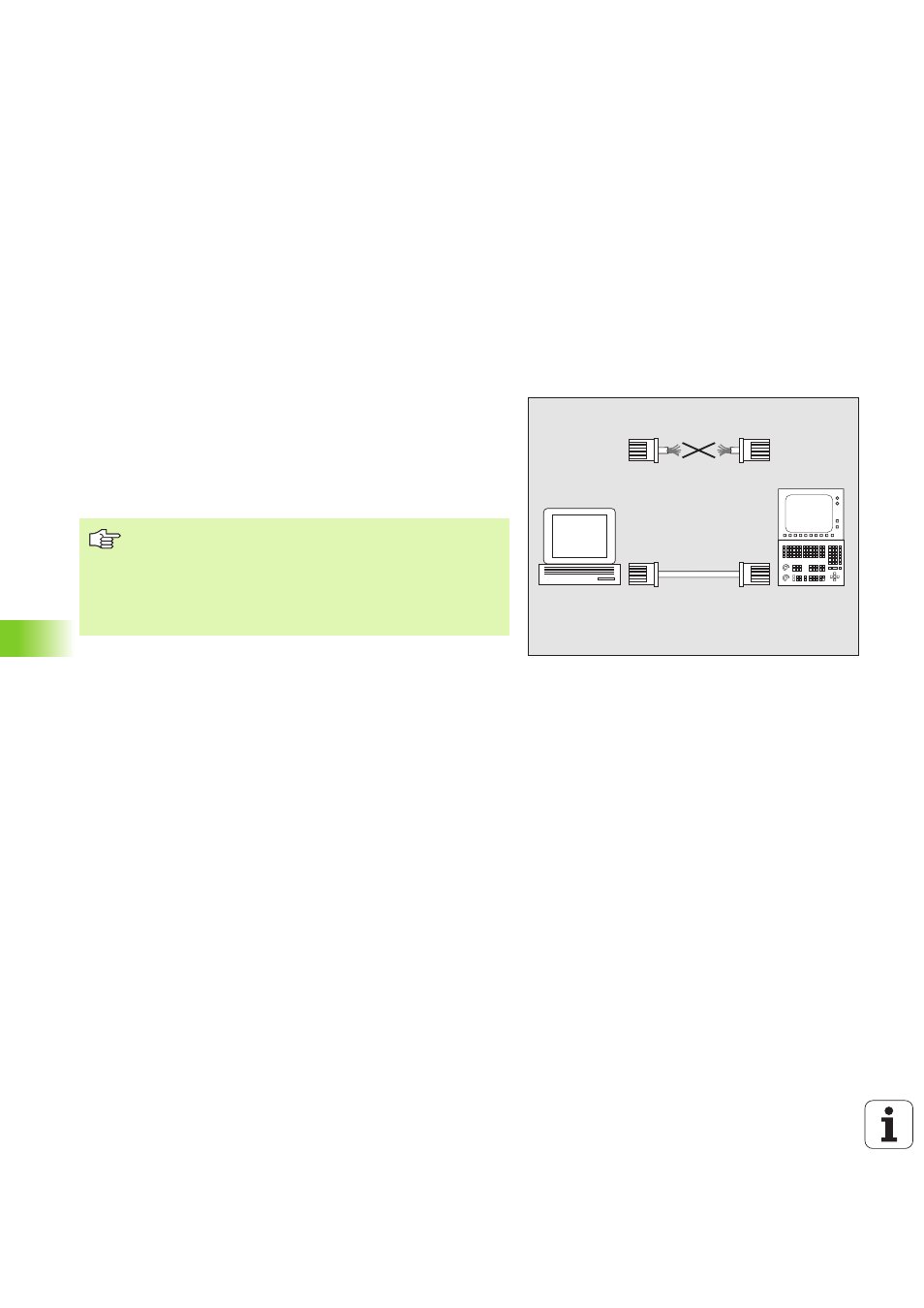

Wenn Sie die TNC direkt mit einem PC verbinden, müssen
Sie ein gekreuztes Kabel verwenden.
PC
TNC
10BaseT / 100BaseTx
