278
8 Programmieren: Zyklen
8.3 Zyklen zum Bohr
en, Gewindebohr
en und Gewindefräsen

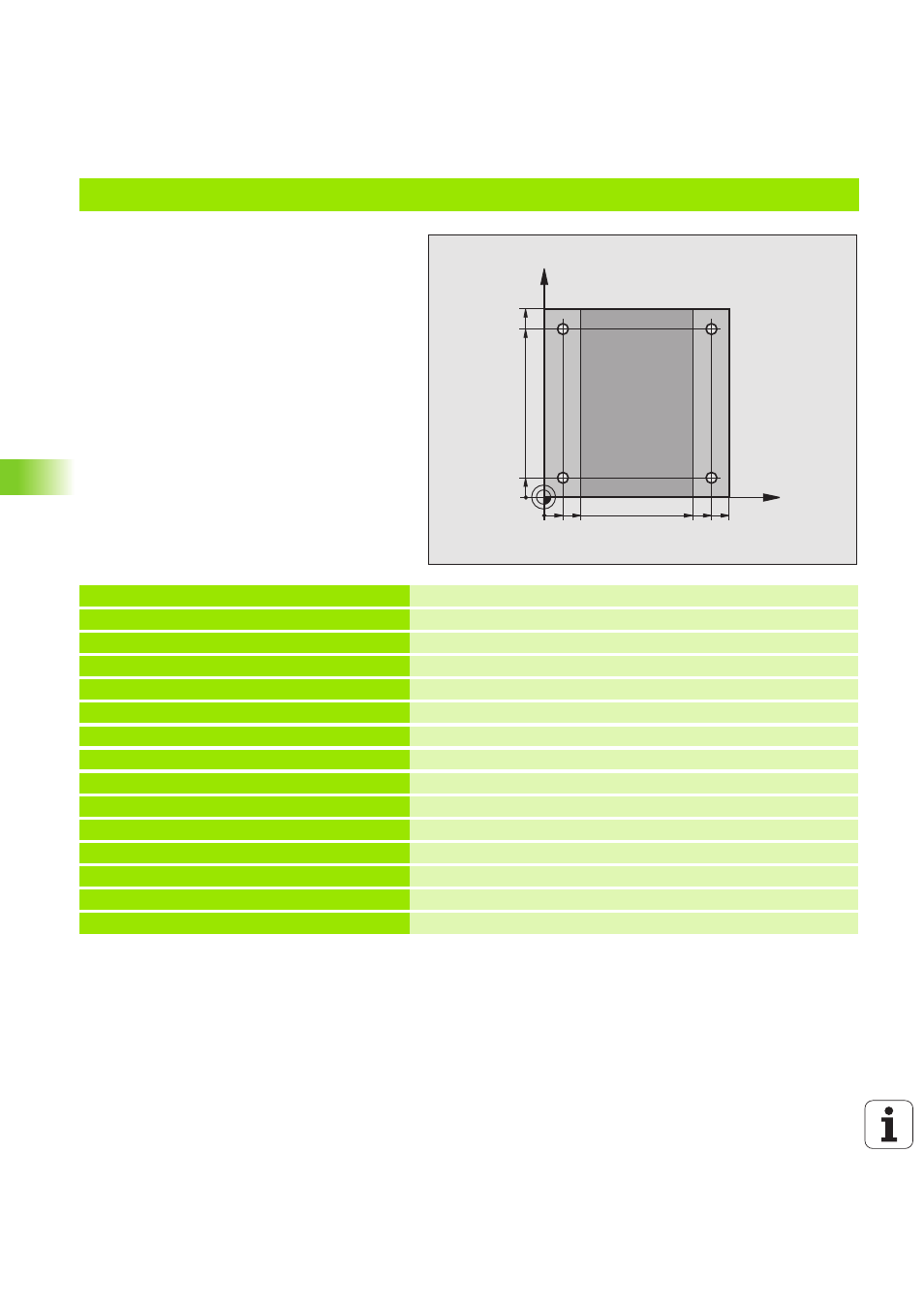

Beispiel: Bohrzyklen
%C200 G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Rohteil-Definition
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+3 *
Werkzeug-Definition
N40 T1 G17 S4500 *
Werkzeug-Aufruf
N50 G00 G40 G90 Z+250 *
Werkzeug freifahren
N60 G200 BOHREN
Zyklus-Definition
Q200=2
;SICHERHEITS-ABST.
Q201=-15
;TIEFE
Q206=250
;F TIEFENZUST.
Q202=5
;ZUSTELL-TIEFE
Q210=0
;F.-ZEIT OBEN
Q203=-10
;KOOR. OBERFL.
Q204=20
;2. S.-ABSTAND
Q211=0.2
;VERWEILZEIT UNTEN
X
Y
20
10
100
100
10
90
90
80
