204 7 Programmieren: Zusatz-Funktionen
7.
4 Zusatz-F
u
nktionen für das Bahn
v
e
rh
alt
e

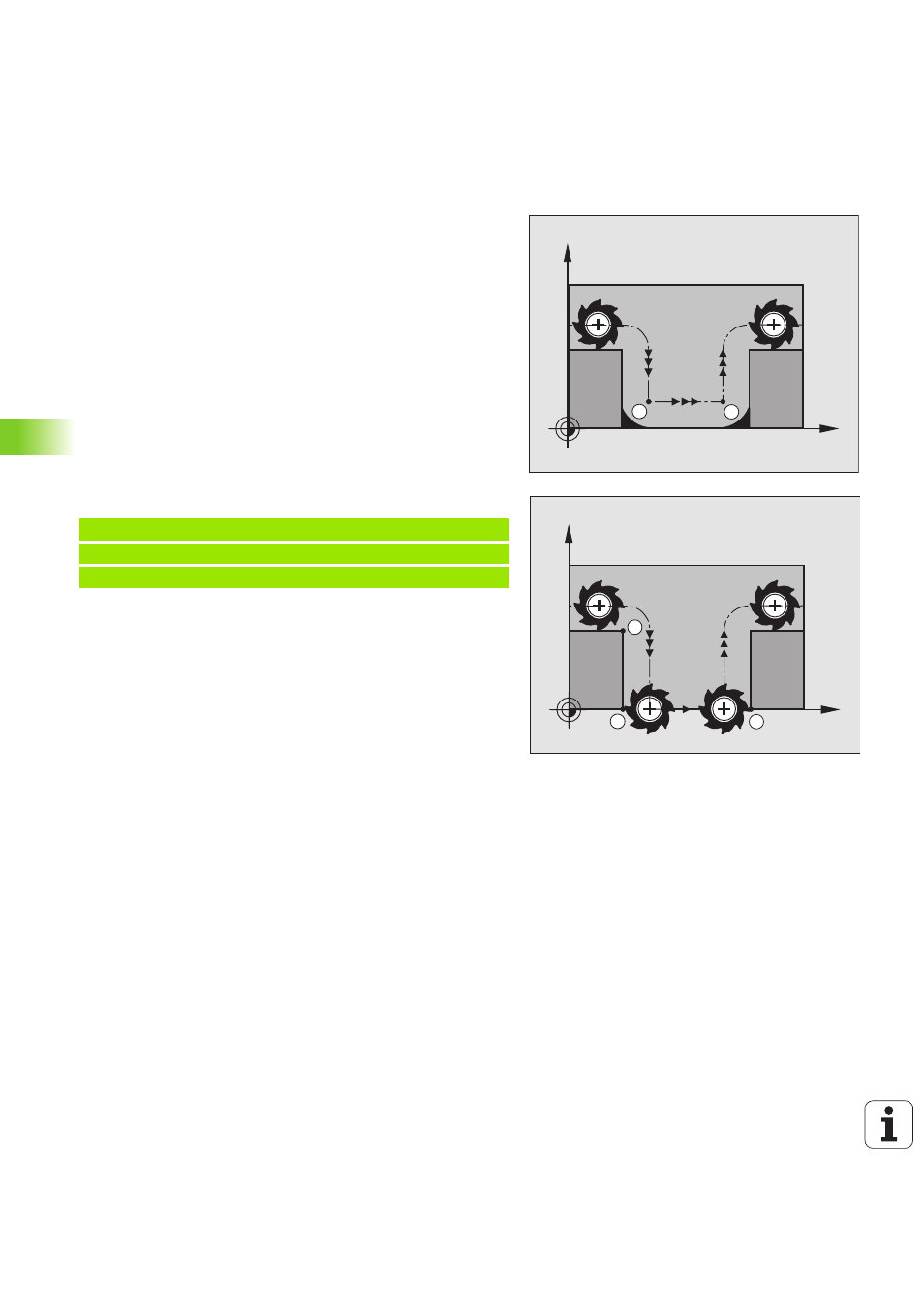

n Offene Konturecken vollständig bearbeiten: M98
Standardverhalten
Die TNC ermittelt an Innenecken den Schnittpunkt der Fräserbahnen
und fährt das Werkzeug ab diesem Punkt in die neue Richtung.
Wenn die Kontur an den Ecken offen ist, dann führt das zu einer unvoll-
ständigen Bearbeitung:
Verhalten mit M98
Mit der Zusatz-Funktion M98 fährt die TNC das Werkzeug so weit,
dass jeder Konturpunkt tatsächlich bearbeitet wird:
Wirkung
M98 wirkt nur in den Programmsätzen, in denen M98 programmiert
ist.
M98 wird wirksam am Satz-Ende.
NC-Beispielsätze
Nacheinander Konturpunkte 10, 11 und 12 anfahren:
Vorschubfaktor für Eintauchbewegungen: M103
Standardverhalten
Die TNC fährt das Werkzeug unabhängig von der Bewegungsrichtung
mit dem zuletzt programmierten Vorschub.
Verhalten mit M103
Die TNC reduziert den Bahnvorschub, wenn das Werkzeug in negati-
ver Richtung der Werkzeugachse fährt. Der Vorschub beim Eintau-
chen FZMAX wird errechnet aus dem zuletzt programmierten Vor-
schub FPROG und einem Faktor F%:
FZMAX = FPROG x F%
M103 eingeben
Wenn Sie in einem Positionier-Satz M103 eingeben, dann führt die
TNC den Dialog fort und erfragt den Faktor F.
Wirkung
M103 wird wirksam am Satz-Anfang.
M103 aufheben: M103 ohne Faktor erneut programmieren
N100 G01 G41 X ... Y... F ... *
N110 X... G91 Y... M98 *
N120 X+ ... *
X
Y
S S
X
Y
11 12
10
