190 6 Programmieren: Konturen programmieren
6.5 Bahnbew
e
gung
en – P
o
lar
k
oor
dinat
e

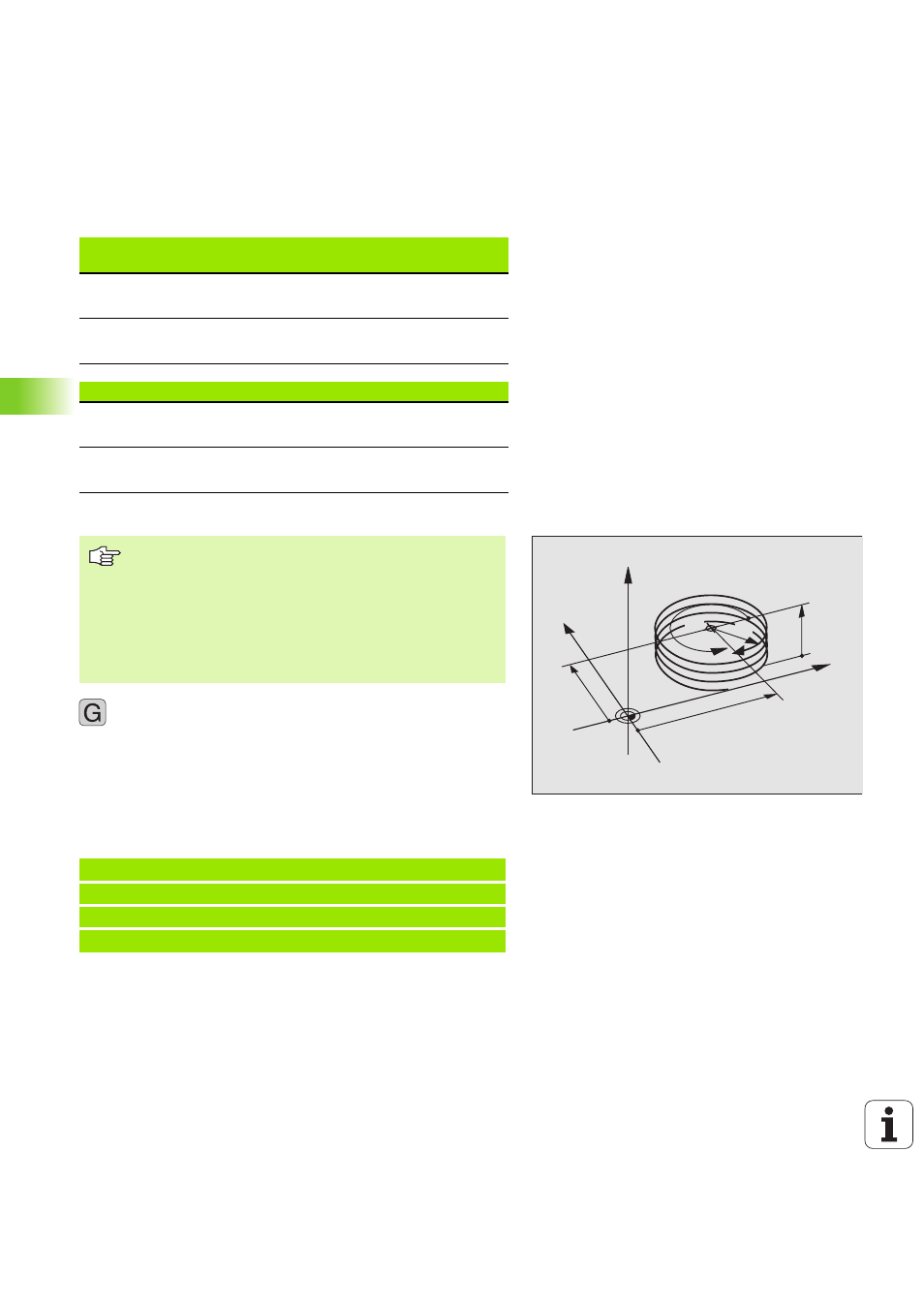

n Form der Schraubenlinie
Die Tabelle zeigt die Beziehung zwischen Arbeitsrichtung, Drehsinn
und Radiuskorrektur für bestimmte Bahnformen.
Schraubenlinie programmieren
U U U U Polarkoordinaten-Winkel H: Gesamtwinkel inkremen-
tal eingeben, den das Werkzeug auf der Schraubenli-
nie fährt. Nach der Eingabe des Winkels wählen
Sie die Werkzeug-Achse mit einer Achswahltaste.
U U U U Koordinate für die Höhe der Schraubenlinie inkremen-
tal eingeben
U U U U Radiuskorrektur G41/G42 gemäß Tabelle eingeben
NC-Beispielsätze: Gewinde M6 x 1 mm mit 5 Gängen
Innengewinde
Arbeits-
richtung
Drehsinn
Radius-
korrektur
rechtsgängig
linksgängig Z+
Z+ G13
G12 G41
G42
rechtsgängig
linksgängig Z–
Z– G12
G13
G42
G41
Außengewinde
rechtsgängig
linksgängig Z+
Z+ G13
G12 G42
G41
rechtsgängig
linksgängig Z–
Z– G12
G13
G41
G42
Geben Sie Drehsinn und den inkrementalen Gesamtwin-
kel G91 H mit gleichem Vorzeichen ein, sonst kann das
Werkzeug in einer falschen Bahn fahren.
Für den Gesamtwinkel G91 H können Sie einen Wert von
–5400° bis +5400° eingeben. Wenn das Gewinde mehr
als 15 Gänge hat, dann programmieren Sie die Schrauben-
linie in einer Programmteil-Wiederholung
(siehe „Programmteil-Wiederholungen”, Seite 408)
N120 I+40 J+25 *
N130 G01 Z+0 F100 M3 *
N140 G11 G41 R+3 H+270 *
N150 G12 G91 H-1800 Z+5 *
Y
X
Z
25
40
5
270°
R3
CC
12
