Bedienfeld

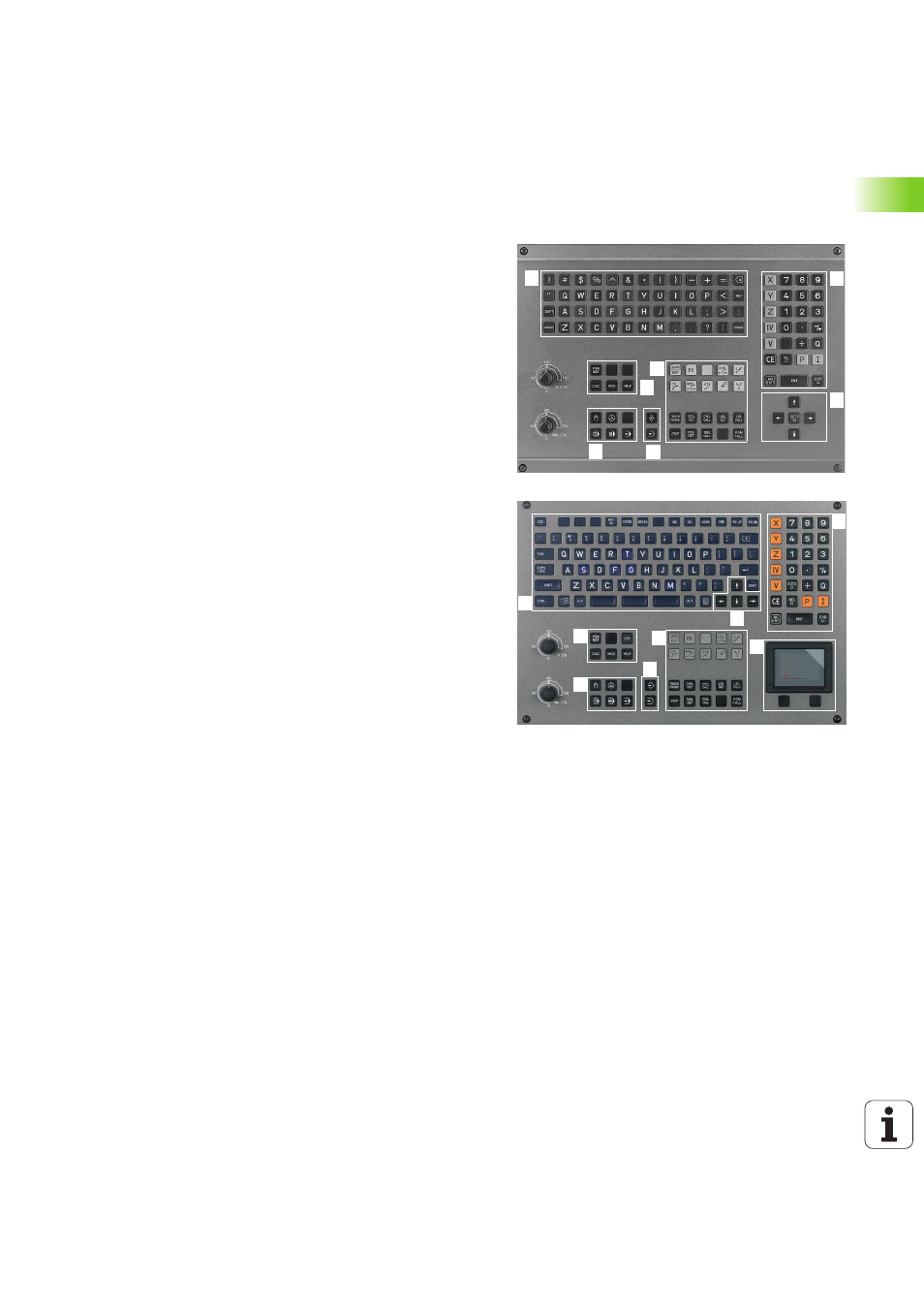

Die TNC ist wahlweise lieferbar mit dem Bedienfeld TE 420 oder dem
Bedienfeld TE 530. Die Abbildung rechts oben zeigt die Bedienele-
mente des Bedienfeldes TE 420, die Abbildung rechts Mitte zeigt die
Bedienelemente des Bedienfeldes TE 530:
Die Funktionen der einzelnen Tasten sind auf der ersten Umschlags-
seite zusammengefasst. Externe Tasten, wie z.B. NC-START, sind im
Maschinenhandbuch beschrieben.
1
Alpha-Tastatur für Texteingaben, Dateinamen und DIN/ISO-Pro-
grammierungen.
Zwei-Prozessor-Version: Zusätzliche Tasten zur Windows-Bedie-
nung
2
n
Datei-Verwaltung
n
Taschenrechner
n
MOD-Funktion
n
HELP-Funktion
3
Programmier-Betriebsarten
4
Maschinen-Betriebsarten
5
Eröffnen der Programmier-Dialoge
6
Pfeil-Tasten und Sprunganweisung GOTO
7
Zahleneingabe und Achswahl
8
Mausepad: Nur für die Bedienung der Zwei-Prozessor-Version
1
2
3
5
1
4
6
7
1
1
2
3
5
1
4
6
7
7
1
7
8
