436 10 Programmieren: Q-Parameter
1
0
.7 Zusätzlic
he F
unktionen
D15: PRINT: Texte oder Q-Parameter-
Werte ausgeben
Mit der Funktion D15: PRINT können Sie Werte von Q-Parametern
und Fehlermeldungen über die Datenschnittstelle ausgeben, zum Bei-
spiel an einen Drucker. Wenn Sie die Werte intern abspeichern oder
an einen Rechner ausgeben, speichert die TNC die Daten in der Datei
%FN 15RUN.A (Ausgabe während des Programmlaufs) oder in der
Datei %FN15SIM.A (Ausgabe während des Programm-Tests). Die
Ausgabe erfolgt gepuffert und wird spätestens am PGM-Ende, oder
wenn das PGM angehalten wird, ausgelöst. In der BA Einzelsatz star-
tet die Datenübertragung am Satzende.
Dialoge und Fehlermeldung ausgeben mit D15: PRINT „Zahlen-
wert“
Beispiel: Dialog-Nummer 20 ausgeben
Dialoge und Q-Parameter ausgeben mit D15: PRINT „Q-Parame-
ter“
Anwendungsbeispiel: Protokollieren einer Werkstück-Vermessung.
Sie können bis zu sechs Q-Parameter und Zahlenwerte gleichzeitig
ausgeben.
Beispiel: Dialog 1 und Zahlenwert Q1 ausgeben
D19: PLC: Werte an PLC übergeben
Mit der Funktion D19: PLC können Sie bis zu zwei Zahlenwerte oder
Q-Parameter an die PLC übergeben.
Schrittweiten und Einheiten: 0,1 µm bzw. 0,0001°
Beispiel: Zahlenwert 10 (entspricht 1µm bzw. 0,001°) an PLC überge-
ben

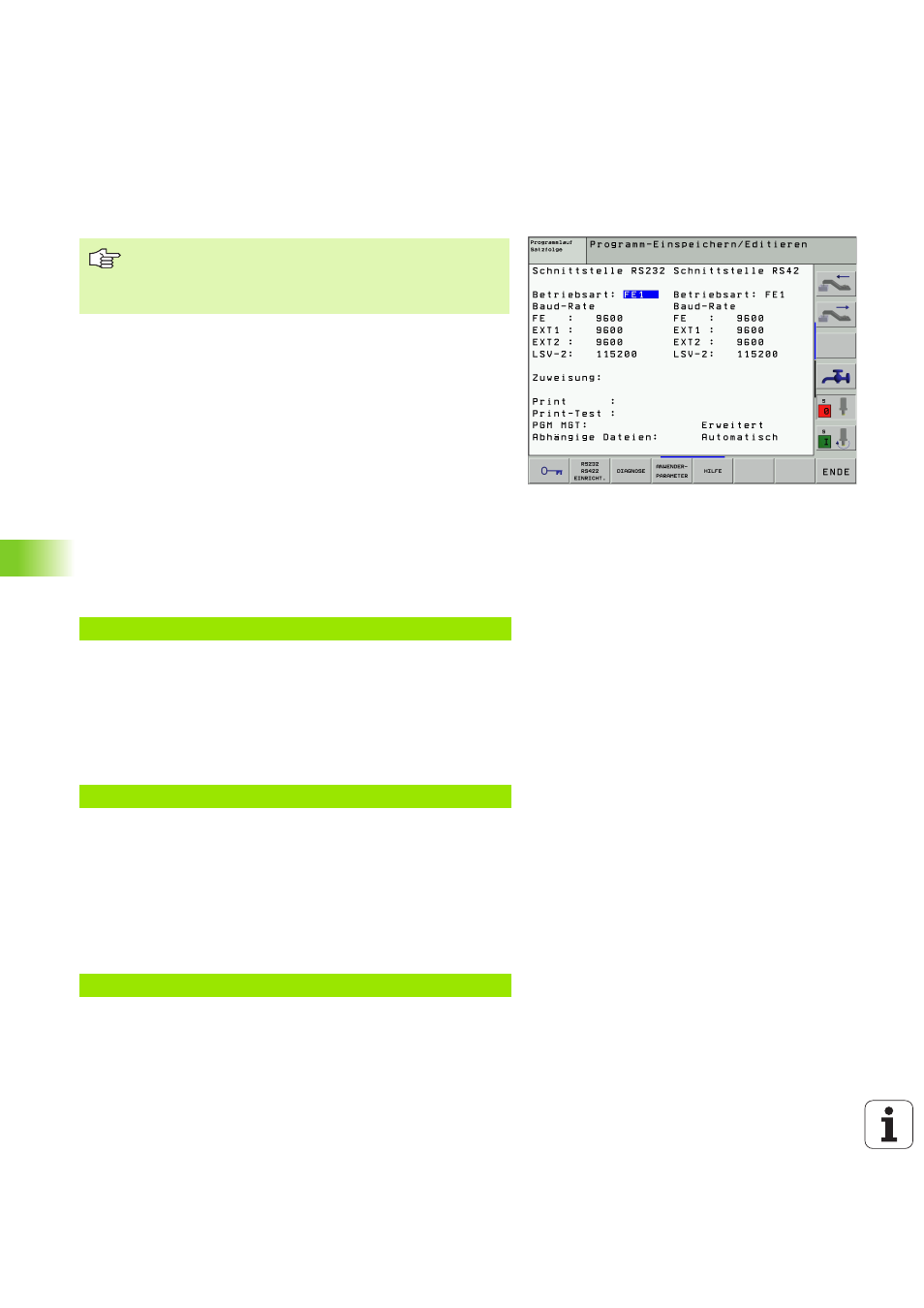

Datenschnittstelle einrichten: Im Menüpunkt PRINT bzw.
PRINT-TEST legen Sie den Pfad fest, auf dem die TNC die
Texte oder Q-Parameter-Werte speichern soll, siehe
„Zuweisung”, Seite 483.
Zahlenwert 0 bis 99: Dialoge für Hersteller-Zyklen
ab 100:
PLC-Fehlermeldungen
N67 D15 P01 20 *
N70 D15 P01 1 P02 Q1 *
N56 D19 P01 +10 P02 +Q3 *
