342 8 Programmieren: Zyklen
8.7 SL
-Zyklen Gr
uppe II
Die TNC berechnet die Schnittpunkte S1 und S2, sie müssen nicht pro-
grammiert werden.
Die Taschen sind als Vollkreise programmiert.
Unterprogramm 1: Tasche A
Unterprogramm 2: Tasche B

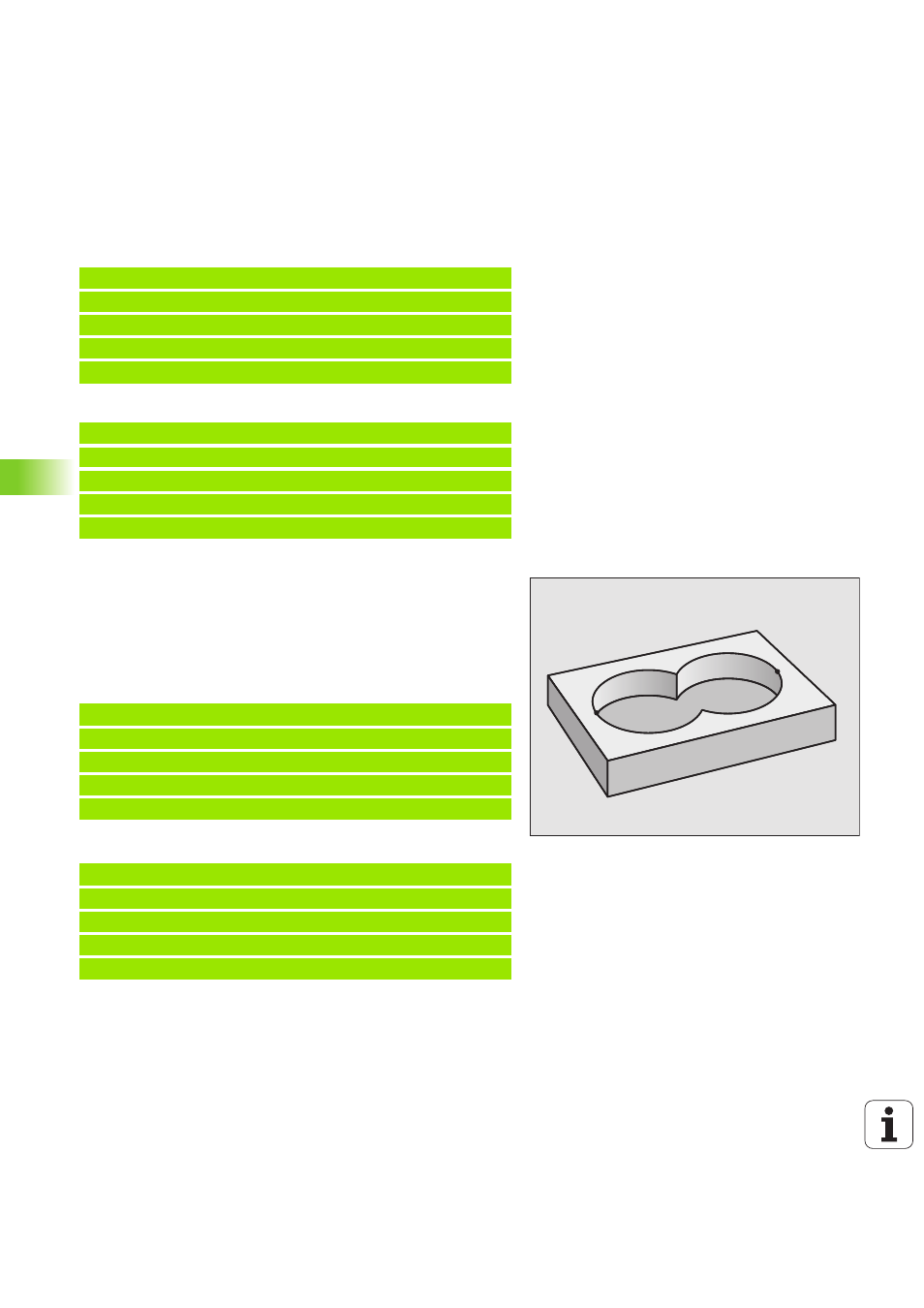

„Summen“-Fläche
Beide Teilflächen A und B inklusive der gemeinsam überdeckten Flä-
che sollen bearbeitet werden:
n
Die Flächen A und B müssen Taschen sein.
n
Die erste Tasche (in Zyklus G37) muss außerhalb der zweiten begin-
nen.
Fläche A:
Fläche B:
N510 G98 L1 *
N520 G01 G42 X+10 Y+50 *
N530 I+35 J+50 *
N540 G02 X+10 Y+50 *
N550 G98 L0 *
N560 G98 L2 *
N570 G01 G42 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
A
B
N510 G98 L1 *
N520 G01 G42 X+10 Y+50 *
N530 I+35 J+50 *
N540 G02 X+10 Y+50 *
N550 G98 L0 *
N560 G98 L2 *
N570 G01 G42 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
