120 Bearbeitungszyklen: Gewindebohren / Gewindefräsen
4.4
GEWINDEBOHREN
SP
ANBRUCH
(Zyklus
209,
DIN/ISO:
G209)
Zyklusparameter
 Sicherheits-Abstand
Q200 (inkremental): Abstand
Werkzeugspitze (Startposition) – Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
alternativ PREDEF
 Gewindetiefe Q201 (inkremental): Abstand
Werkstück-Oberfläche – Gewindeende.
Eingabebereich -99999,9999 bis 99999,9999
 Gewindesteigung
Q239
Steigung des Gewindes. Das Vorzeichen legt Rechts-
oder Linksgewinde fest:
+ = Rechtsgewinde
– = Linksgewinde
Eingabebereich -99,9999 bis 99,9999
 Koord. Werkstück-Oberfläche
Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
 2. Sicherheits-Abstand
Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
alternativ PREDEF
 Bohrtiefe bis Spanbruch Q257 (inkremental):
Zustellung, nachdem die TNC einen Spanbruch
durchführt. Eingabebereich 0 bis 99999,9999
 Rückzug bei Spanbruch
Q256: Die TNC multipliziert
die Steigung Q239 mit dem eingegebenen Wert und
fährt das Werkzeug beim Spanbrechen um diesen
errechneten Wert zurück. Wenn Sie Q256 = 0
eingeben, dann fährt die TNC zum Entspanen
vollständig aus der Bohrung heraus (auf Sicherheits-
Abstand). Eingabebereich 0,1000 bis 99999,9999
 Winkel für Spindel-Orientierung
Q336 (absolut):
Winkel, auf den die TNC das Werkzeug vor dem
Gewindeschneid-Vorgang positioniert. Dadurch
können Sie das Gewinde ggf. nachschneiden.
Eingabebereich -360,0000 bis 360,0000
 Faktor Drehzahländerung Rückzug
Q403: Faktor, um
den die TNC die Spindeldrehzahl - und damit auch den
Rückzugsvorschub - beim Herausfahren aus der
Bohrung erhöht. Eingabebereich 0,0001 bis 10,
Erhöhung maximal auf Maximaldrehzahl der aktiven
Getriebestufe
Freifahren bei Programm-Unterbrechung
Wenn Sie während des Gewindeschneid-Vorgangs die externe Stopp-
Taste drücken, zeigt die TNC den Softkey MANUELL FREIFAHREN
an. Wenn Sie MANUEL FREIFAHREN drücken, können Sie das
Werkzeug gesteuert freifahren. Drücken Sie dazu die positive
Achsrichtungs-Taste der aktiven Spindelachse.
Beispiel: NC-Sätze
26 CYCL DEF 209 GEW.-BOHREN SPANBR.
Q200=2 ;SICHERHEITS-ABST.
Q201=-20 ;TIEFE
Q239=+1 ;GEWINDESTEIGUNG
Q203=+25 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
Q257=5 ;BOHRTIEFE SPANBRUCH
Q256=+25 ;RZ BEI SPANBRUCH
Q336=50 ;WINKEL SPINDEL
Q403=1.5 ;FAKTOR DREHZAHL

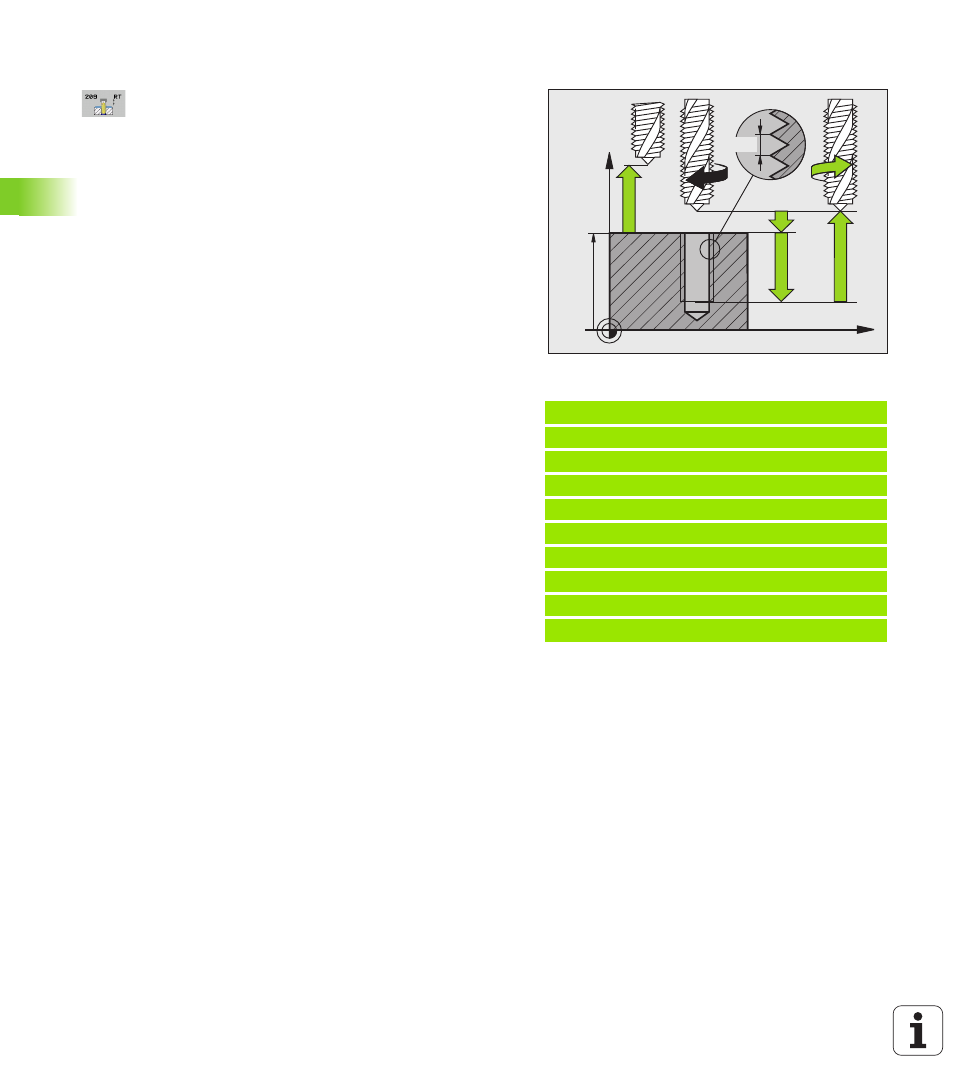

Z
X
Q203
Q204
Q200
Q201
Q239
