7.12 KONTUR-ZUG 3D (Zyklus 276,
DIN/ISO: G276)

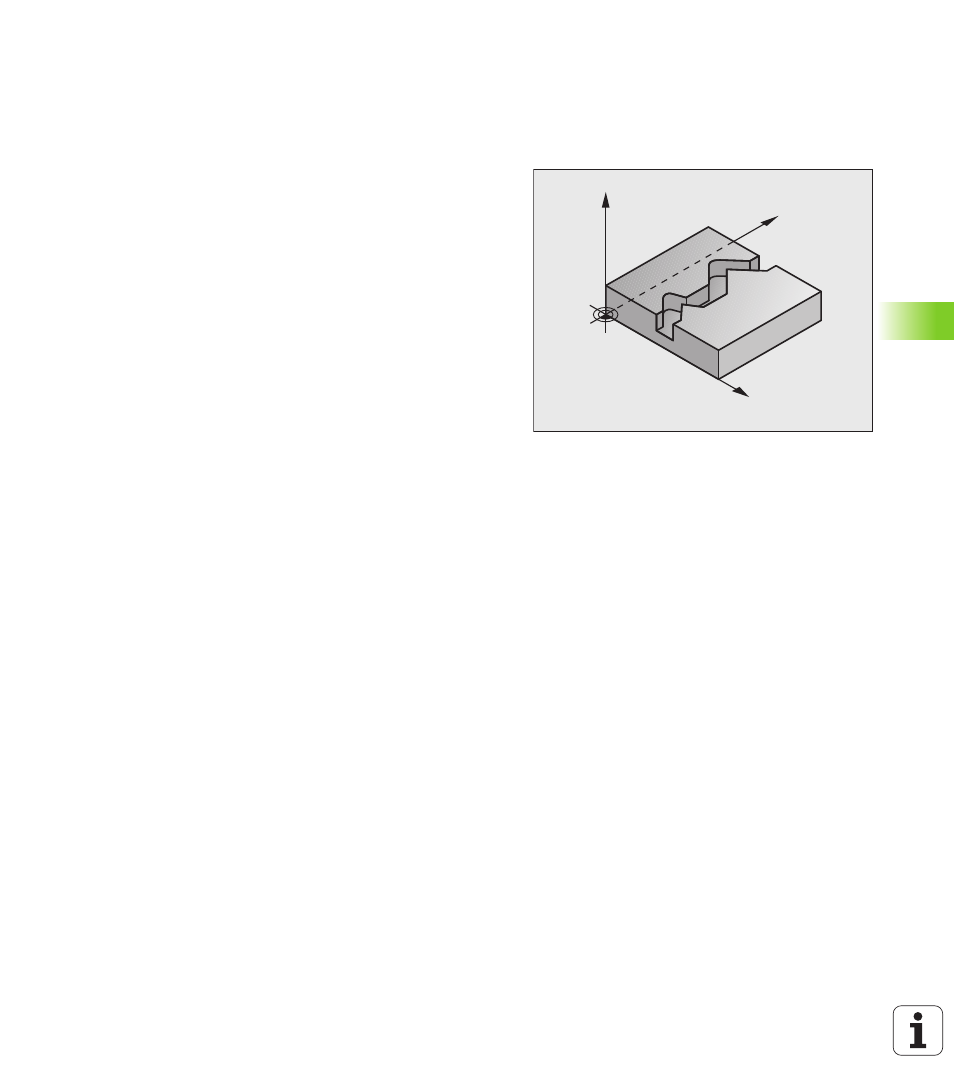

Zyklusablauf
Mit diesem Zyklus lassen sich zusammen mit Zyklus 14 KONTUR -
offene und geschlossene Konturen bearbeiten.
Der Zyklus 276 KONTUR-ZUG 3D interpretiert im Vergleich zum Zyklus 25
KONTUR-ZUG
auch Koordinaten in der Werkzeug-Achse (Z-Achse), die
im Kontur-Unterprogramm definiert sind. Dadurch lassen sich
beispeilsweise Umrisse, die im CAM-System erzeugt wurden, auf
einfache Weise bearbeiten.
Bearbeiten einer Kontur ohne Zustellung: Frästiefe Q1=0
1 Das Werkzeug fährt mit Positionierlogik auf den Startpunkt der
Bearbeitung, der sich durch den ersten Konturpunkt der gewählten
Bearbeitungsrichtung und der gewählten Anfahrfunktion ergibt
2 Die TNC fährt tangential an die Kontur an und bearbeitet diese bis
zum Konturende
3 Am Konturendpunkt fährt die TNC das Werkzeug tangential von
der Kontur weg. Die Wegfahrfunktion führt die TNC identisch zur
Anfahrfunktion aus
4 Abschließend positioniert die TNC das Werkzeug auf die sichere
Höhe
Bearbeiten einer Kontur mit Zustellung: Frästiefe Q1 ungleich 0
und Zustell-Tiefe Q10 definiert
1 Das Werkzeug fährt mit Positionierlogik auf den Startpunkt der
Bearbeitung, der sich durch den ersten Konturpunkt der gewählten
Bearbeitungsrichtung und der gewählten Anfahrfunktion ergibt
2 Die TNC fährt tangential an die Kontur an und bearbeitet diese bis
zum Konturende
3 Am Konturendpunkt fährt die TNC das Werkzeug tangential von
der Kontur weg. Die Wegfahrfunktion führt die TNC identisch zur
Anfahrfunktion aus
4 Wenn pendelnde Bearbeitung gewählt ist (Q15=0), fährt die TNC
auf die nächste Zustell-Tiefe und bearbeitet die Kontur zurück bis
zum ursprünglichen Startpunkt. Ansonsten fährt die TNC das
Werkzeug auf sicherer Höhe zurück zum Startpunkt der
Bearbeitung und dort auf die nächste Zustell-Tiefe. Die
Wegfahrfunktion führt die TNC identisch zur Anfahrfunktion aus
5 Dieser Vorgang wiederholt sich, bis die programmierte Tiefe
erreicht ist
6 Abschließend positioniert die TNC das Werkzeug auf die sichere
Höhe
