158 Bearbeitungszyklen: Taschenfräsen / Zapfenfräsen / Nutenfräsen
5.4 NUTENFRAESEN (Zyklus 253, DIN/ISO:
G253)
Zyklusparameter
 Bearbeitungs-Umfang (0/1/2)
Q215: Bearbeitungs-
Umfang festlegen:
0 : Schruppen und Schlichten
1 : Nur Schruppen
2 : Nur Schlichten
Schlichten Seite und Schlichten Tiefe werden nur
ausgeführt, wenn das jeweilige Schlichtaufmaß
(Q368, Q369) definiert ist

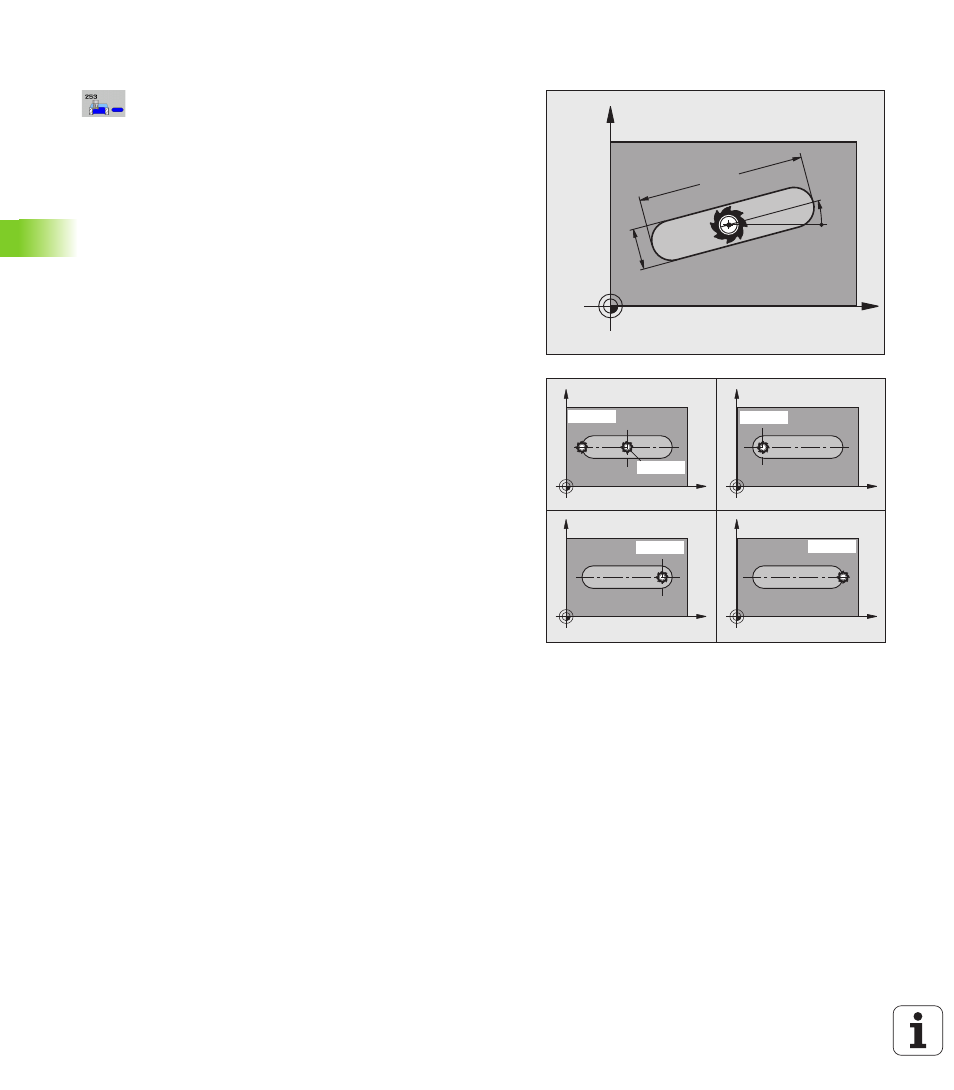

 Nutlänge Q218 (Wert parallel zur Hauptachse der
Bearbeitungsebene): Längere Seite der Nut
eingeben. Eingabebereich 0 bis 99999,9999
 Nutbreite Q219 (Wert parallel zur Nebenachse der
Bearbeitungsebene): Breite der Nut eingeben; wenn
Nutbreite gleich Werkzeug-Durchmesser
eingegeben, dann schruppt die TNC nur (Langloch
fräsen). Maximale Nutbreite beim Schruppen:
Doppelter Werkzeug-Durchmesser. Eingabebereich 0
bis 99999,9999
 Schlichtaufmaß Seite
Q368 (inkremental): Schlicht-
Aufmaß in der Bearbeitungsebene
 Drehlage
Q374 (absolut): Winkel, um den die gesamte
Nut gedreht wird. Das Drehzentrum liegt in der
Position, auf der das Werkzeug beim Zyklus-Aufruf
steht. Eingabebereich -360,000 bis 360,000
 Lage der Nut (0/1/2/3/4)
Q367: Lage der Nut
bezogen auf die Position des Werkzeuges beim
Zyklus-Aufruf:
0 : Werkzeugposition = Nutmitte
1 : Werkzeugposition = Linkes Ende der Nut
2 : Werkzeugposition = Zentrum linker Nutkreis
3 : Werkzeugposition = Zentrum rechter Nutkreis
4 : Werkzeugposition = Rechtes Ende der Nut
 Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min. Eingabebereich
0 bis 99999,999 alternativ FAUTO, FU, FZ
 Fräsart Q351: Art der Fräsbearbeitung bei M3:
+1 = Gleichlauffräsen
–1 = Gegenlauffräsen
alternativ PREDEF
X
Y
Q21
9
Q218
Q374
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1 Q367=2
Q367=3 Q367=4
