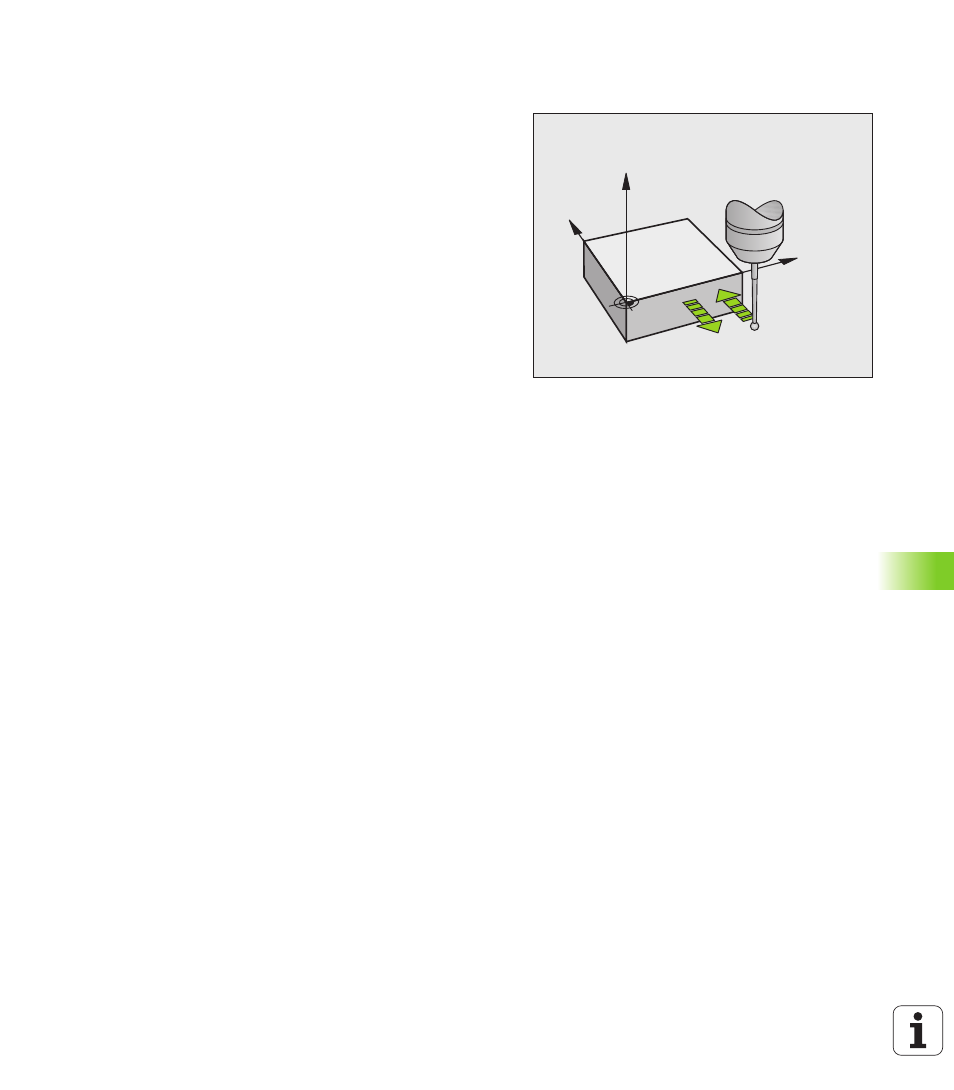

Schaltendes Tastsystem, Antastvorschub:
MP6120
In MP6120 legen Sie den Vorschub fest, mit dem die TNC das
Werkstück antasten soll.
Schaltendes Tastsystem, Vorschub für
Positionierbewegungen: MP6150
In MP6150 legen Sie den Vorschub fest, mit dem die TNC das
Tastsystem vorpositioniert, bzw. zwischen Messpunkten positioniert.
Schaltendes Tastsystem, Eilgang für
Positionierbewegungen: MP6151
In MP6151 legen Sie fest, ob die TNC das Tastsystem mit dem in
MP6150 definierten Vorschub positionieren soll, oder im Maschinen-
Eilgang.
 Eingabewert = 0: Mit Vorschub aus MP6150 positionieren
 Eingabewert = 1: Mit Eilgang vorpositionieren
KinematicsOpt, Toleranzgrenze für Modus
Optimieren: MP6600
In MP6600 legen Sie die Toleranzgrenze fest, ab der die TNC im Modus
Optimieren einen Hinweis anzeigen soll, wenn die ermittelten
Kinematikdaten über diesem Grenzwert liegen. Voreinstellung: 0.05.
Je größer die Maschine, desto größere Werte wählen
 Eingabebereich: 0.001 bis 0.999
KinematicsOpt, erlaubte Abweichung
Kalibrierkugelradius: MP6601
In MP6601 legen Sie die maximal erlaubte Abweichung des von den
Zyklen automatisch gemessenen Kalibrierkugelradius vom
eingegebenen Zyklusparameter fest.
 Eingabebereich: 0.01 bis 0.1
Die TNC berechnet den Kalibirierkugelradius bei jedem Messpunkt
zweimal über alle 5 Antastpunkte. Ist der Radius größer als Q407 +
MP6601 so erfolgt eine Fehlermeldung, weil dann von einer
Verschmutzung ausgegangen wird.
Ist der von der TNC ermittelte Radius kleiner als 5 * (Q407 - MP6601),
dann gibt die TNC ebenfalls eine Fehlermeldung aus.
Y
X
Z
MP6120
MP6360
MP6150
MP6361
