5.4 NUTENFRAESEN (Zyklus 253, DIN/ISO:
G253)
 Sicherheits-Abstand
Q200 (inkremental): Abstand
zwischen Werkzeug-Stirnfläche und Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
alternativ PREDEF
 Koordinate Werkstück-Oberfläche Q203 (absolut):
Absolute Koordinate der Werkstück-Oberfläche.
Eingabebereich -99999,9999 bis 99999,9999
 2. Sicherheits-Abstand
Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
alternativ PREDEF
 Eintauchstrategie
Q366: Art der Eintauchstrategie:
 0 = senkrecht eintauchen. Unabhängig vom in der
Werkzeug-Tabelle definierten Eintauchwinkel
ANGLE
taucht die TNC senkrecht ein
 1 = helixförmig eintauchen. In der Werkzeug-
Tabelle muss für das aktive Werkzeug der
Eintauchwinkel ANGLE ungleich 0 definiert sein.
Ansonsten gibt die TNC eine Fehlermeldung aus.
Nur helixförmig eintauchen, wenn genügend Platz
vorhanden ist
 2 = pendelnd eintauchen. In der Werkzeug-Tabelle
muss für das aktive Werkzeug der Eintauchwinkel
ANGLE
ungleich 0 definiert sein. Ansonsten gibt die
TNC eine Fehlermeldung aus
 Alternativ PREDEF
 Vorschub Schlichten
Q385: Verfahrgeschwindigkeit
des Werkzeugs beim Seiten- und Tiefenschlichten in
mm/min. Eingabebereich 0 bis 99999,9999 alternativ
FAUTO
, FU, FZ
 Bezug Vorschub (0 bis 3)
Q439: Auswahl, auf was
sich der der programmierte Vorschub bezieht:
 0 = Vorschub bezieht sich auf die Mittelpunktsbahn
des Werkzeugs
 1 = Vorschub bezieht sich nur beim Schlichten
Seite auf die Werkzeugschneide, ansonsten auf die
Mittelpunktsbahn
 2 = Vorschub bezieht sich beim Schlichten Seite
und
Schlichten Seite auf die Werkzeugschneide,
ansonsten auf die Mittelpunktsbahn
 3 = Vorschub bezieht sich grundsätzlich immer auf
die Werkzeug-Schneide, ansonsten auf die
Mittelpunktsbahn
Beispiel: NC-Sätze
8 CYCL DEF 253 NUTENFRAESEN
Q215=0 ;BEARBEITUNGS-UMFANG
Q218=80 ;NUTLAENGE
Q219=12 ;NUTBREITE
Q368=0.2 ;AUFMASS SEITE
Q374=+0 ;DREHLAGE
Q367=0 ;NUTLAGE
Q207=500 ;VORSCHUB FRAESEN
Q351=+1 ;FRAESART
Q201=-20 ;TIEFE
Q202=5 ;ZUSTELL-TIEFE
Q369=0.1 ;AUFMASS TIEFE
Q206=150 ;VORSCHUB TIEFENZ.
Q338=5 ;ZUST. SCHLICHTEN
Q200=2 ;SICHERHEITS-ABST.
Q203=+0 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
Q366=1 ;EINTAUCHEN
Q385=500 ;VORSCHUB SCHLICHTEN
Q439=0 ;BEZUG VORSCHUB
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3

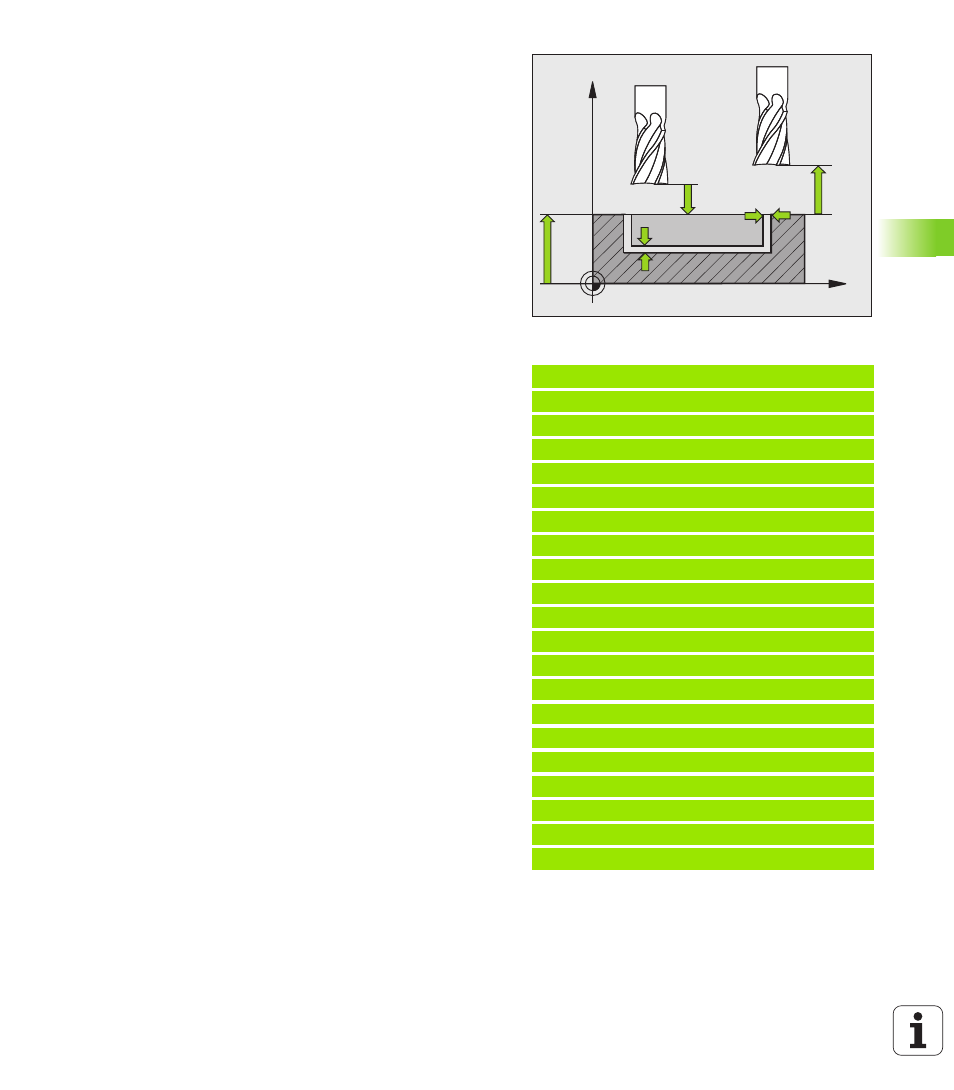

X
Z
Q200
Q204
Q203
Q369
Q368
