Bearbeitungszyklen: Taschenfräsen / Zapfenfräsen / Nutenfräsen
5.5 RUNDE NUT (Zyklus
254, DIN/ISO:
G254)
Mitte 2. Achse
Q217 (absolut): Mitte des Teilkreises
in der Nebenachse der Bearbeitungsebene. Nur
wirksam, wenn Q367 = 0
. Eingabebereich
-99999,9999 bis 99999,9999
Startwinkel
Q376 (absolut): Polarwinkel des
Startpunkts eingeben. Eingabebereich -360,000 bis
360,000
Öffnungs-Winkel der Nut
Q248 (inkremental):
Öffnungs-Winkel der Nut eingeben. Eingabebereich
0 bis 360,000
Winkelschritt
Q378 (inkremental): Winkel, um den
die gesamte Nut gedreht wird. Das Drehzentrum liegt
in der Teilkreis-Mitte. Eingabebereich -360,000 bis
360,000
Anzahl Bearbeitungen
Q377: Anzahl der
Bearbeitungen auf dem Teilkreis. Eingabebereich
1 bis 99999
Vorschub Fräsen
Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min. Eingabebereich
0 bis 99999,999 alternativ FAUTO, FU, FZ
Fräsart
Q351: Art der Fräsbearbeitung bei M3:
+1
= Gleichlauffräsen
–1
= Gegenlauffräsen
+0
= Gleichlauffräsen, bei aktiver Spiegelung behält
die TNC jedoch die Fräsart Gleichlauf bei
alternativ PREDEF
Tiefe
Q201 (inkremental): Abstand Werkstück-
Oberfläche – Nutgrund. Eingabebereich -99999,9999
bis 99999,9999
Zustell-Tiefe
Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird; Wert größer 0
eingeben. Eingabebereich 0 bis 99999,9999
Schlichtaufmaß Tiefe
Q369 (inkremental): Schlicht-
Aufmaß für die Tiefe. Eingabebereich 0 bis
99999,9999
Vorschub Tiefenzustellung
Q206:
Verfahrgeschwindigkeit des Werkzeugs beim Fahren
auf Tiefe in mm/min. Eingabebereich 0 bis 99999,999
alternativ FAUTO, FU, FZ
Zustellung Schlichten
Q338 (inkremental): Maß, um
welches das Werkzeug in der Spindelachse beim
Schlichten zugestellt wird. Q338=0: Schlichten in
einer Zustellung. Eingabebereich 0 bis 99999,9999

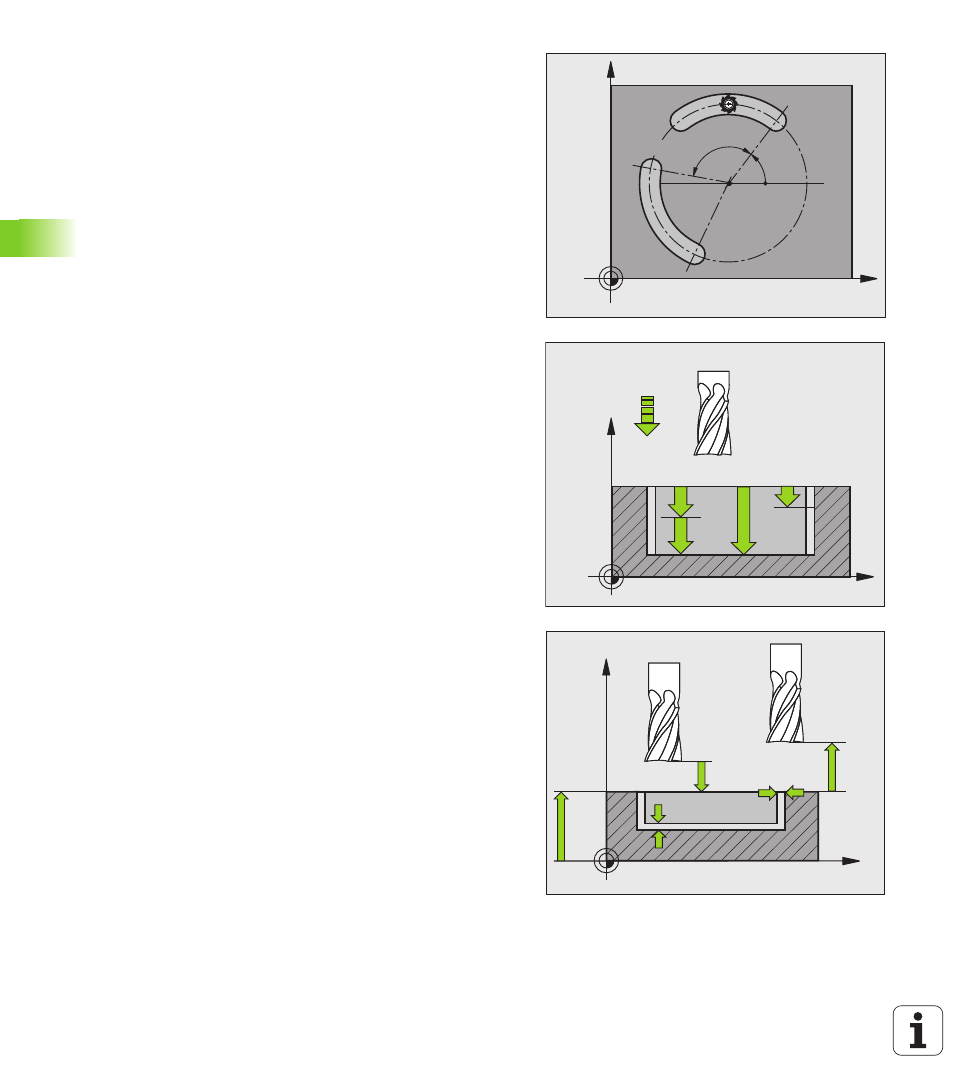

X
