Bearbeitungszyklen: Konturtasche mit Konturformel
9.1 SL
-Zyklen mit k
o
mplex
e
r K
ont
urf
or
m
el
Komplexe Konturformel eingeben

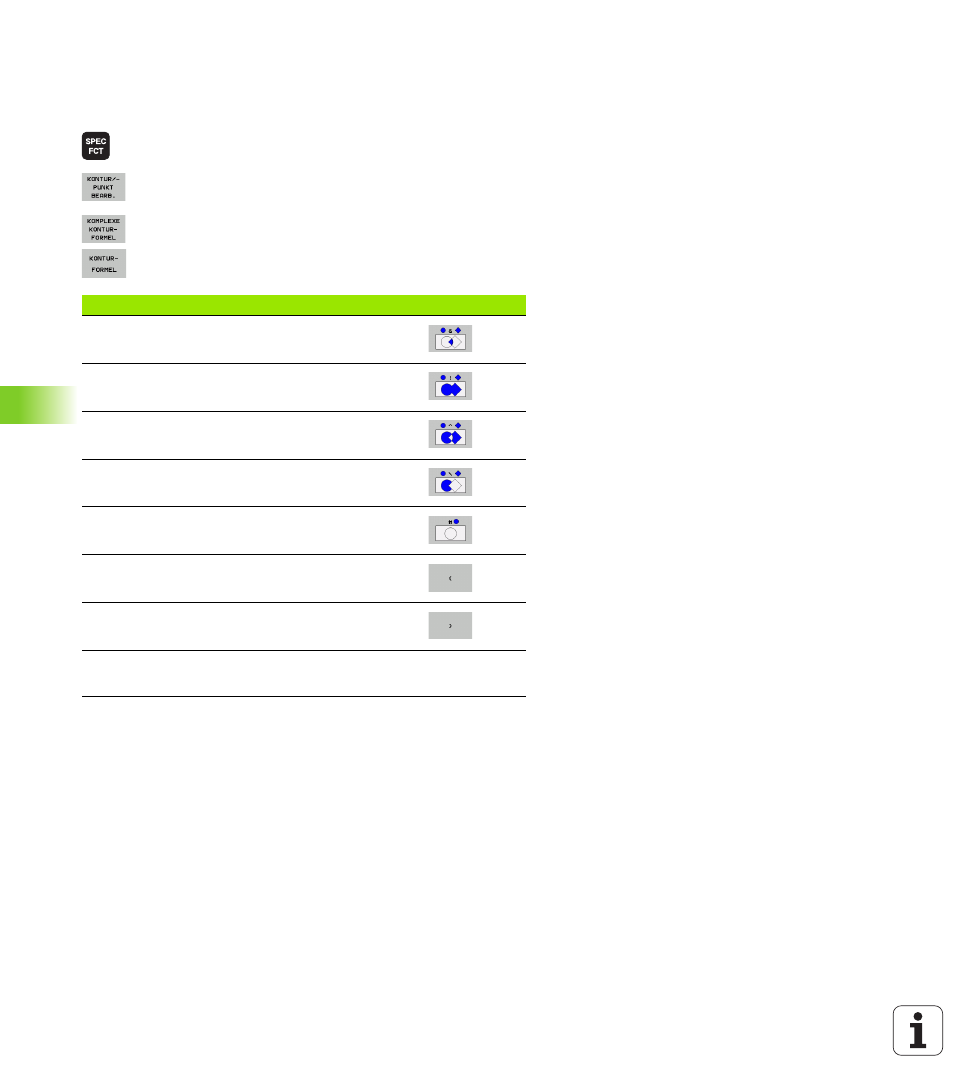

Über Softkeys können Sie verschiedene Konturen in einer
mathematischen Formel miteinander verknüpfen:
Softkey-Leiste mit Sonderfunktionen einblenden
Menü für Funktionen zur Kontur- und
Punktbearbeitung wählen
Menü für komplexe Konturformel wählen
Softkey KONTUR FORMEL drücken: Die TNC zeigt
folgende Softkeys an:
Verknüpfungs-Funktion
Softkey
geschnitten mit
z.B. QC10 = QC1 & QC5
vereinigt mit
z.B. QC25 = QC7 | QC18
vereinigt mit, aber ohne Schnitt
z.B. QC12 = QC5 ^ QC25
geschnitten mit Komplement von
z.B. QC25 = QC1 \ QC2
Komplement des Konturgebietes
z.B. QC12 = #QC11
Klammer auf
z.B. QC12 = QC1 * (QC2 + QC3)
Klammer zu
z.B. QC12 = QC1 * (QC2 + QC3)
Einzelne Kontur definieren
z.B. QC12 = QC1
