8.2 ZYLINDER-MANTEL (Zyklus 27
,
DIN/ISO:
G127
, Sof
tw
a
re
-Option 1)
8.2 ZYLINDER-MANTEL (Zyklus 27,
DIN/ISO: G127, Software-
Option 1)
Zyklus-Ablauf

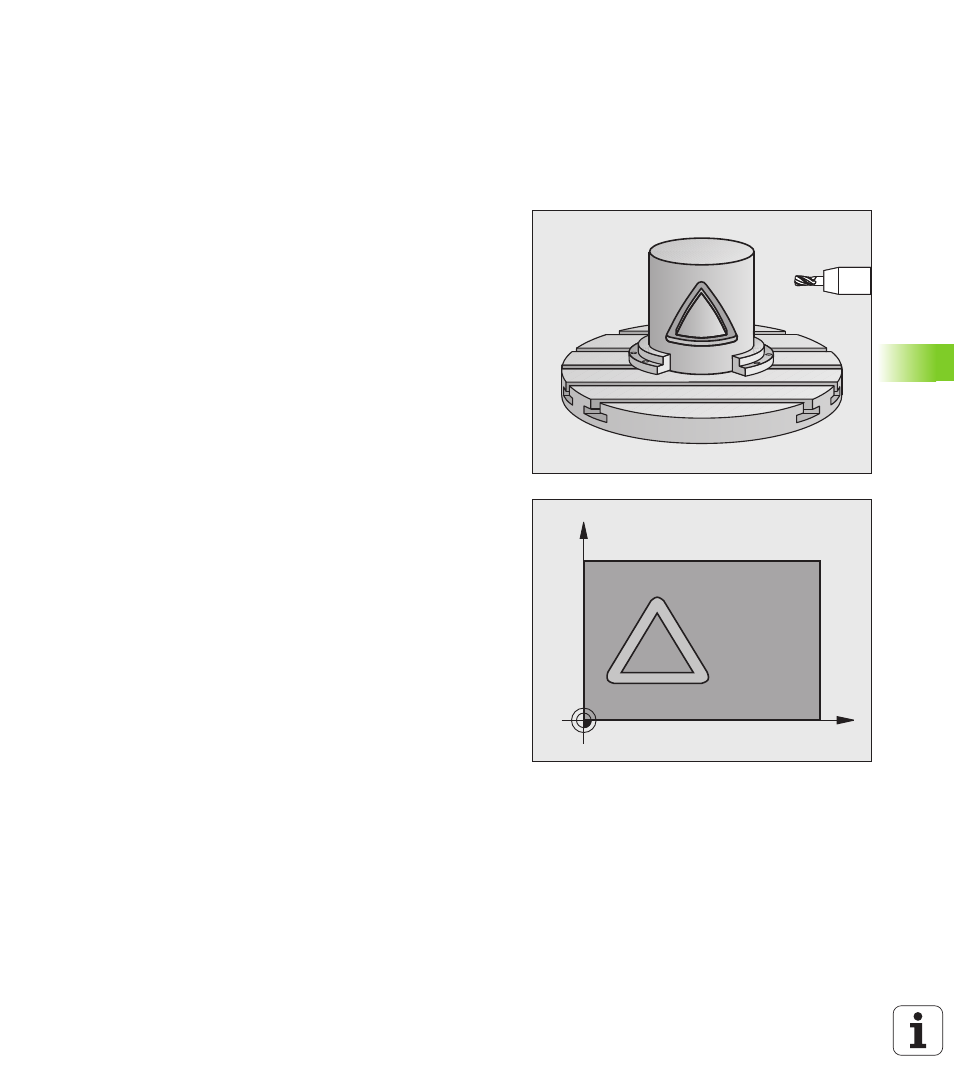

Mit diesem Zyklus können Sie eine auf der Abwicklung definierte
Kontur auf den Mantel eines Zylinders übertragen. Verwenden Sie den
Zyklus 28, wenn Sie Führungsnuten auf dem Zylinder fräsen wollen.
Die Kontur beschreiben Sie in einem Unterprogramm, das Sie über
Zyklus 14 (KONTUR) festlegen.
Das Unterprogramm enthält Koordinaten in einer Winkelachse (z.B. C-
Achse) und der Achse, die dazu parallel verläuft (z.B. Spindelachse).
Als Bahnfunktionen stehen L, CHF, CR, RND, APPR (außer APPR LCT) und
DEP
zur Verfügung.
Die Angaben in der Winkelachse können Sie wahlweise in Grad oder
in mm (Inch) eingeben (bei der Zyklus-Definition festlegen).
1
Die TNC positioniert das Werkzeug über den Einstichpunkt; dabei
wird das Schlichtaufmaß Seite berücksichtigt
2
In der ersten Zustell-Tiefe fräst das Werkzeug mit dem
Fräsvorschub Q12 entlang der programmierten Kontur
3
Am Konturende fährt die TNC das Werkzeug auf
Sicherheitsabstand und zurück zum Einstichpunkt
4
Die Schritte 1 bis 3 wiederholen sich, bis die programmierte
Frästiefe Q1 erreicht ist
5
Anschließend fährt das Werkzeug auf Sicherheitsabstand
C
Z
