MCZ Hydrotherm 70 - Handbuch (Seite 11)

INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 2
S.
11
Theoretische Grundlagen für die Installation Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten - - Vervielfältigung verboten
30°
2.4. ANSCHLUSS AN DEN RAUCHFANG
Der Anschluss an den Rauchfang ist ein äußerst wichtiges Element, das mit
höchster Sorgfalt und Vorsicht auszuführen ist, da bei Abweichungen oder
Baufehlern eine Korrektur sehr schwierig ist, ohne dabei die Gegenabdeckung
zu beschädigen. Der Anschluss befindet sich zudem in einem Bereich des
Kamins, in dem sehr hohe Temperaturen auftreten. Deshalb ist der Einsatz von
geeigneten Materialien von Wichtigkeit, die sowohl gegenüber Hitze als der
durch die bei der Verbrennung entstehenden Säure des Rauchs
widerstandsfähig sind.
Vor dem Beginn der Arbeiten ist es notwendig, auf die folgenden Punkte zu
achten:
 Der Anschluss kann eine maximale Neigung von 45° aufweisen, damit
eine Ablagerung von übermäßigen Kondensatablagerungen, die in den
Anfangsphasen der Zündung des Heizkamins entstehen, und / oder
das starke Anhaften von Kreosot sowie die Verlangsamung der
Rauchableitung vermieden werden.
 Die Verbindungsstücke müssen aus Metall sein, sich für
die spezifischen Betriebsbedingungen des Produkts
eignen und die CE-Markierung aufweisen (EN 1856-2).
Die Verwendung von biegsamen oder dehnbaren
Metallrohren ist nicht zugelassen.
 Die Anschlusselemente müssen vollkommen versiegelt sein.
 Der Anschluss an den Rauchfang darf, um Verstopfungen zu
vermeiden, weder zu lang, bzw. um das Austreten von Rauch zu
verhindern, noch zu kurz sein.
Bei Verwendung von Metallanschlüssen ist es unerlässlich,
dass diese mit geeignetem Material isoliert werden, wie
Keramikfasermatten, um eine Beschädigung des
Mauerwerks und der Zierverkleidung zu vermeiden.
WICHTIG!
Eventuelle Vergrößerungen des Anschlussquerschnitts
müssen direkt oberhalb der Kappe des Kamins und nicht
entlang des Rauchfangs ausgeführt werden.
2.4.1.
Rauchventil (Option)
Ein zu starker Zug im Rauchfang kann durch eine ungleichmäßige
Verbrennung entstehen, die nur wenig Wirkung zeigt. In diesem
empfiehlt sich zur Verbesserung der Verbrennungsleistung die
Installation des Rauchventils (optional) direkt am Austritt des
Heizkamins. Falls man den Regler (B in der Abbildung) im vorderen
Teil das Artikels haben möchte, muss zwischen Heizkamin und Ventil
eine Verlängerung Rauchgasableitung mit 25 cm eingesetzt werden.
2.5. RAUCHFANG
Der Rauchfang ist das wichtigste Element für die Rauchentsorgung und
muss folgende Anforderungen erfüllen:
 Er muss wasserdicht und thermisch isoliert sein.
 Er muss aus Material bestehen, das hitzefest ist und widerstandsfähig
gegen die Wirkung der Verbrennungsprodukte und des Kondensats
ist.
 muss sich für die spezifischen Betriebsbedingungen des
Produkts eignen und die CE-Markierung aufweisen (EN 1856-1,
EN 1443).
 muss die korrekten Abmessungen aufweisen, um die
Anforderungen hinsichtlich Zug/Rauchabführung zu erfüllen,

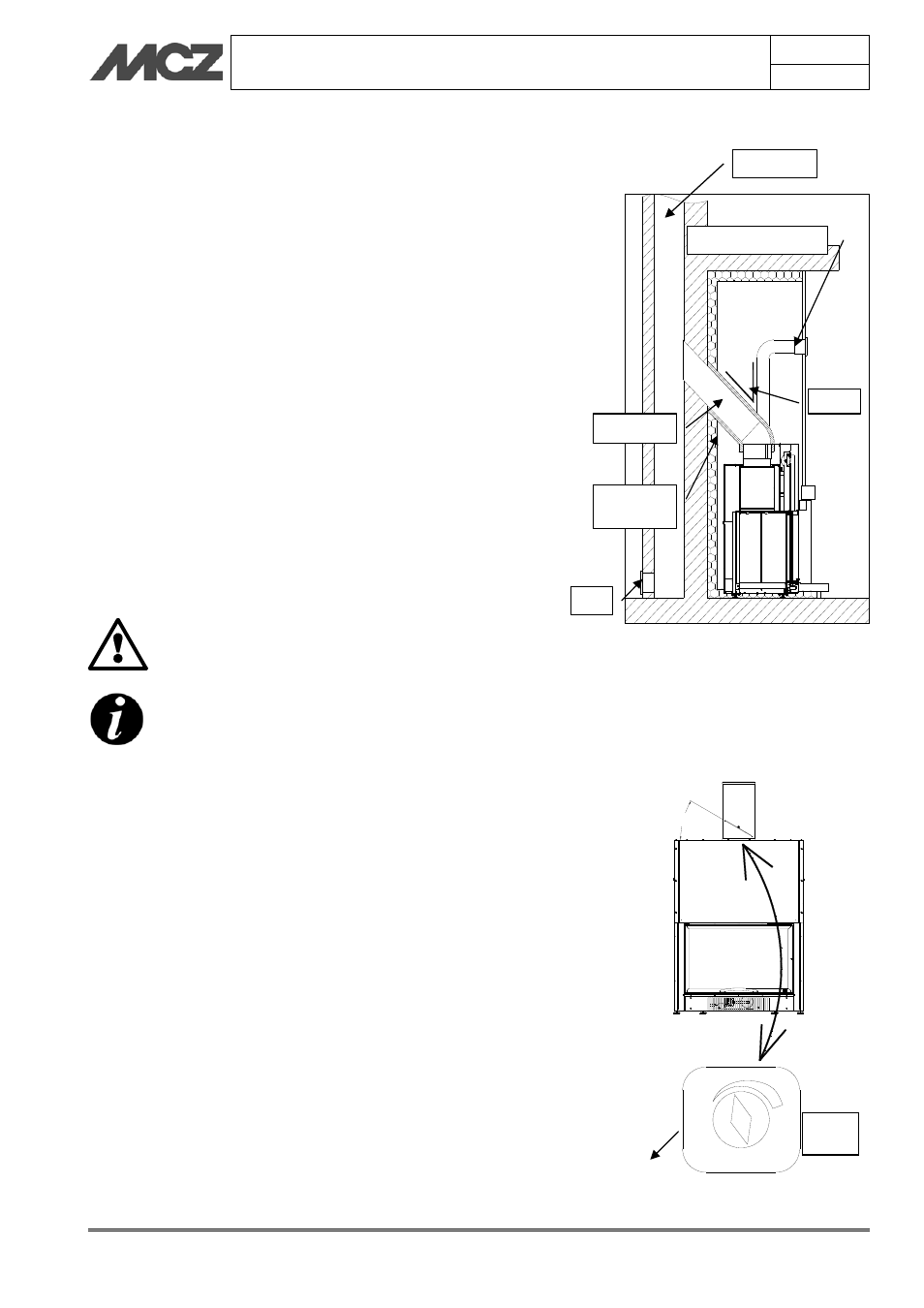

Anschlussbeispiel eines Heizkamins an
den Rauchfang
Typische Darstellung eines korrekt
ausgeführten Rauchfangs mit einer am
Beginn des aufsteigenden Außenabschnitts
angelegten Kammer mit abgedichteter
Klappe (A) zur Aufnahme und Ableitung
festen, bei der Verbrennung entstandenen
Materials.
Rauchabzug
Dämmung aus
Keramikfaser
Rauchfang
Gitter der Abzugshaube
45° max.
A
Rauchventil
B
