INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 4
S.
32
Installation und montage
Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten - - Vervielfältigung verboten
sollte ein Trichter mit Luftklappen, die den Rücklauf verhindern,
installiert werden. Der Durchmesser der Anschlussleitung zwischen
Trichter und Ablaufleitung muss mindestens den zweifachen
Ventildurchmesser haben.

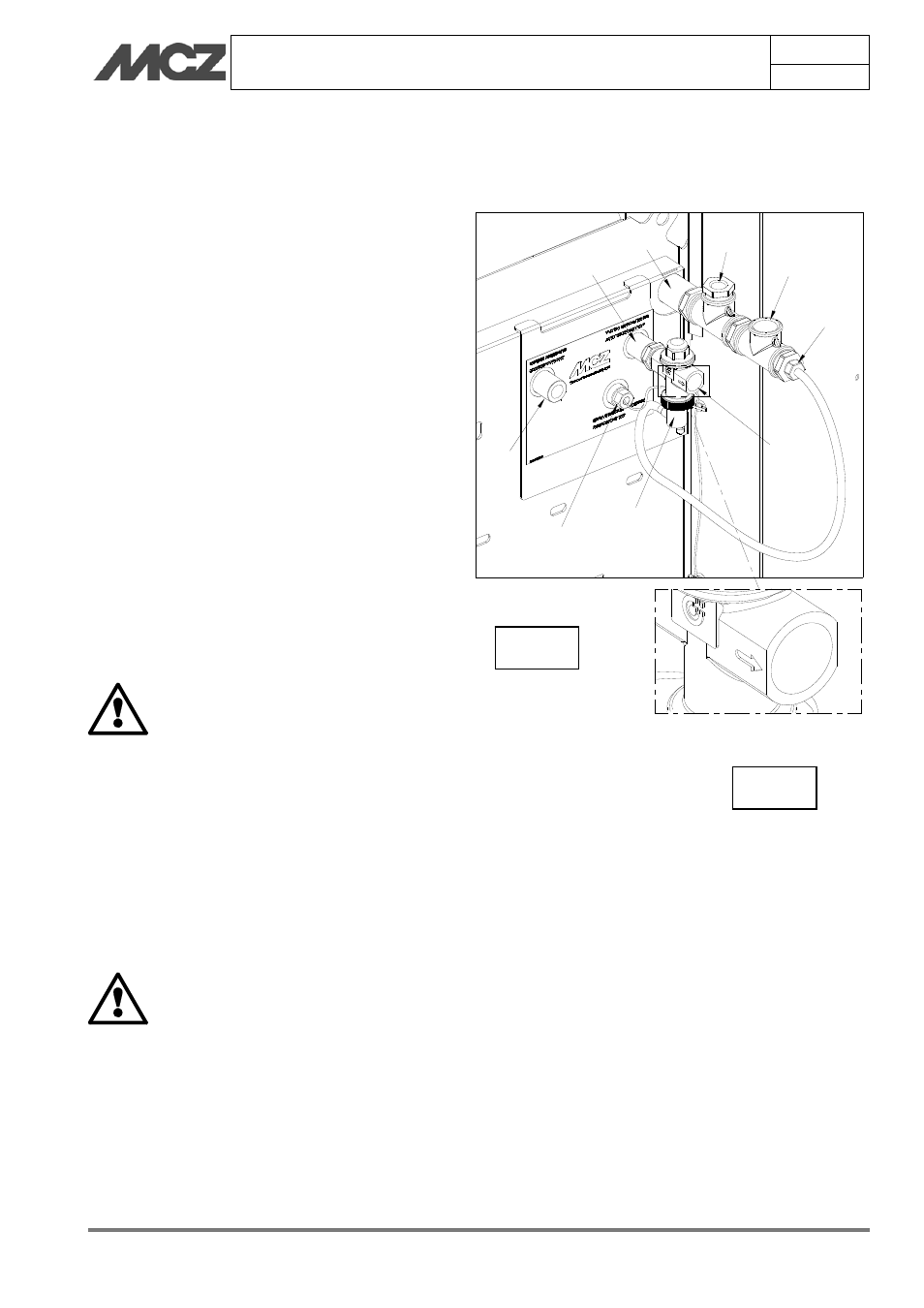

1. Wasserleitungseintritt Innengewinde 1/2”
2. Anschluss Sicherheits-Wärmeableitventil
Innengewinde 1/2”
3. Sicherheits-Wärmeableitventil Innengewinde 3/4"
4. Anschluss für Ablaufleitung Innengewinde 3/4”
5. Wasseraustritt des Kessels Innengewinde 3/4”
6. Fühlerschacht Steuereinheit Innengewinde 1/2"
7. Anlagenvorlauf Innengewinde 3/4"
8. Fühler Sicherheits-Wärmeableitventil Außengewinde
1/2"
9. Verbrennungsreglerkugel
4.8.4. Instandhaltung
Im unteren Teil des Ventils befindet sich eine rote Taste, mit der die
Spülung und der Funktionstest durchgeführt werden kann. Mindestens
einmal pro Jahr muss der Betrieb des Ventils von einem Techniker
geprüft werden.
4.8.5. Sicherheit
MCZ ÜBERNIMMT KEINE HAFTUNG FÜR SCHÄDEN DIE
DURCH FALSCHE ANSCHLÜSSE SEITENS NICHT
QUALIFIZIERTEM PERSONAL, DURCH DIE
INSTALLATION EINES VENTILS DAS NICHT DEM
EMPFOHLENEN MODELL ENTSPRICHT UND DURCH
DEN UNSACHGEMÄSSEN GEBRAUCH DER
VORRICHTUNG ENTSTEHEN.
Das Sicherheits-Wärmeableitventil muss von qualifiziertem technischem
Personal nach den Angaben dieser Gebrauchsanleitung und den
geltenden Bestimmungen entsprechend installiert werden.
ACHTUNG: beim Montieren des Sicherheits-
Wärmeableitventils auf die Pfeilrichtung achten,
siehe seitliche Abbildung.
1
2
3
4
5
6
7
8
9
Fig.d
Fig.e
