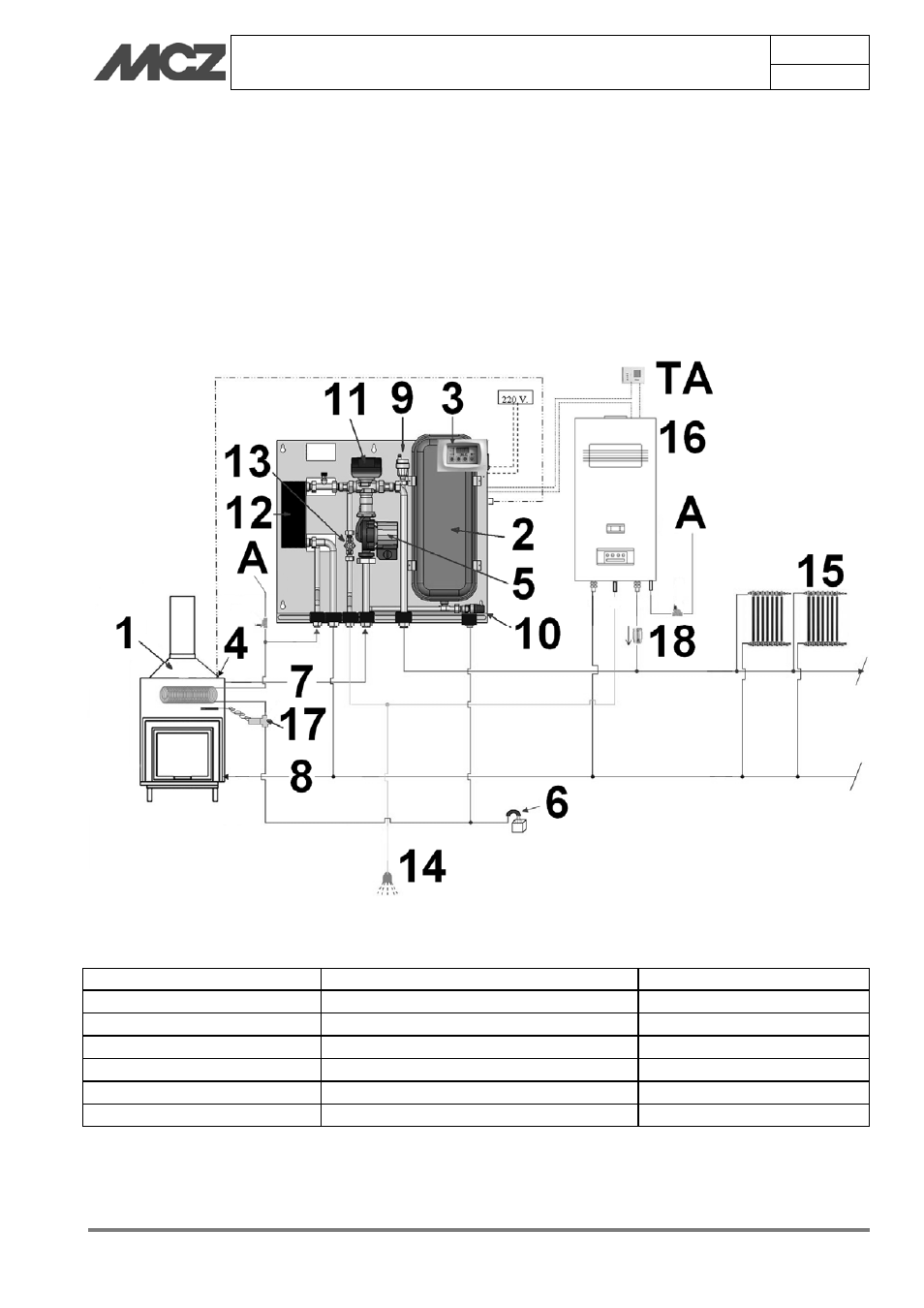

4.7.5. Schema 2 GESCHLOSSENES EXPANSIONSGEFÄSS
BESCHREIBUNG: Heizkamin mit Brauchwarmwassererzeugung (ACS).
ABLÄUFE:
- Heizen mit Kessel;
- Heizen mit Heizkamin;
- Brauchwarmwasser mit Kessel und Heizung mit Heizkamin.
- Brauchwarmwasser mit Heizkamin und Kesselheizung.
1-Heizkamin Hydrotherm
8- Rücklaufkreis
15- Heizkörper
2-Expansionsgefäß
9- Automatisches Entlüftungsventil
16- Kessel
3-Steuereinheit 10-
Sicherheitsventil 17-
Wärmeableitventil
4-Sammelleiter 11-
Dreiwegeventil 18-
Rückschlagventil
5-Temperaturfühler
12- Wärmetauscher Brauchwarmwasser (ACS)
A- Wasserleitung
6-Umwälzpumpe 13-Strömungswächter
TA-Raumthermostat
7- Vorlaufkreis
14- Brauchwasser
