4.7. HYDRAULIKPLÄNE
Der Abstand des Hydraulikbausatzes, der in den
nachfolgenden Plänen im punktierten Bereich
erkennbar ist, zum Heizkamin darf nicht mehr als 1
Meter betragen.
Die nachfolgenden Schaltpläne sind nur Hinweise. Für den
richtigen Anschluss den Hinweisen und Vorschriften des
Heizungsbauers entsprechend den geltenden Bestimmungen
folgen.

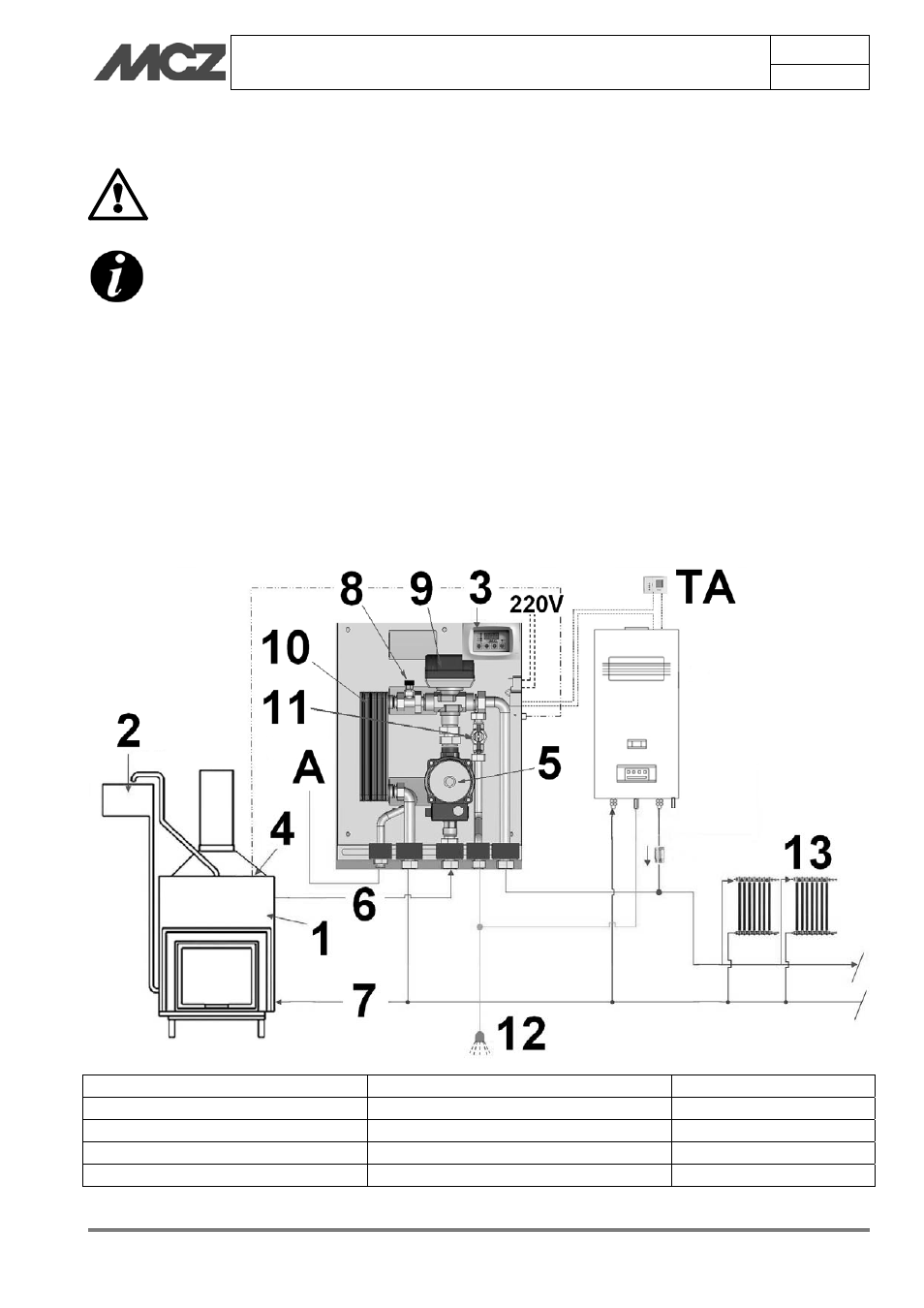

4.7.1. Schema 1 OFFENES EXPANSIONSGEFÄSS (BAUSATZ 1 OFFENES
EXPANSIONSGEFÄSS)
BESCHREIBUNG: Heizkamin als einzige Wärmequelle mit Brauchwarmwasser-Erzeugung (ACS).
ABLÄUFE:
- Heizen mit Heizkamin;
- Brauchwarmwasser mit Kamin.
1-Heizkamin 6-Vorkreislauf
11-Strömungswächter
2-Offenes Expansionsgefäß mit Schwimmer 7-Rückkreislauf
12-Brauchwasser
3-Steuereinheit
8- Automatisches Entlüftungsventil
13-Heizkörper
4-Temperaturfühler
9- Dreiwegeventil
A- Wasserleitung
5- Umwälzpumpe
10- Wärmetauscher Brauchwarmwasser (ACS) TA-Raumthermostat
