INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 4
S.
27
Installation und montage
Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten - - Vervielfältigung verboten

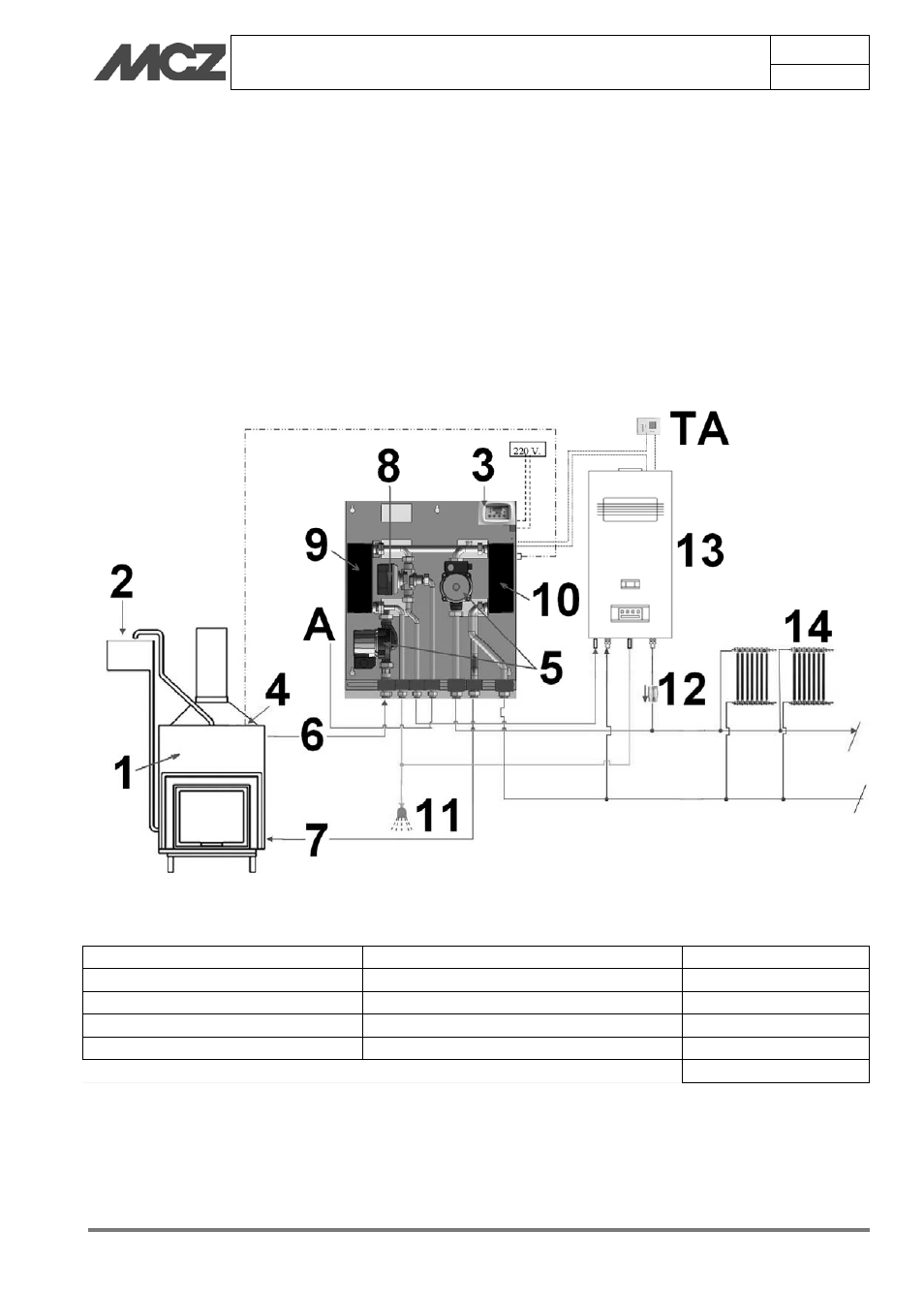

4.7.3. Schema 3 OFFENES EXPANSIONSGEFÄSS (BAUSATZ 3 OFFENES
EXPANSIONSGEFÄSS)
BESCHREIBUNG: Heizkamin mit Gaskessel mit Erzeugung von Brauchwarmwasser (ACS). Bestehend aus einem
Primärkreislauf (Wärmequelle mit offenem Expansionsgefäß) und zwei Sekundärkreisläufen (Heizungs- und
Brauchwasseranlage). Dadurch kann das Expansionsgefäß in nur 30 cm Abstand über dem Kamin angebracht
werden. Der Gaskessel wird durch die Steuereinheit ausgeschalten, sobald der Heizkamin seine
Betriebstemperatur erreicht hat. Erzeugt sofort Brauchwarmwasser.
ABLÄUFE:
- Heizen mit Kessel;
- Heizen mit Heizkamin;
- Brauchwarmwasser mit Heizkamin.
1-Heizkamin 6-Vorkreislauf
11-Brauchwasser
2-Offenes Expansionsgefäß mit Schwimmer 7-Rückkreislauf
12-Rückschlagventil
3-Steuereinheit 8-
Dreiwegeventil
13-Kessel
4-Temperaturfühler 9-
Wärmetauscher
Brauchwarmwasser (ACS)
14-Heizkörper
5- Umwälzpumpe
10-Trennwärmetauscher
A- Wasserleitung
TA-Raumthermostat
