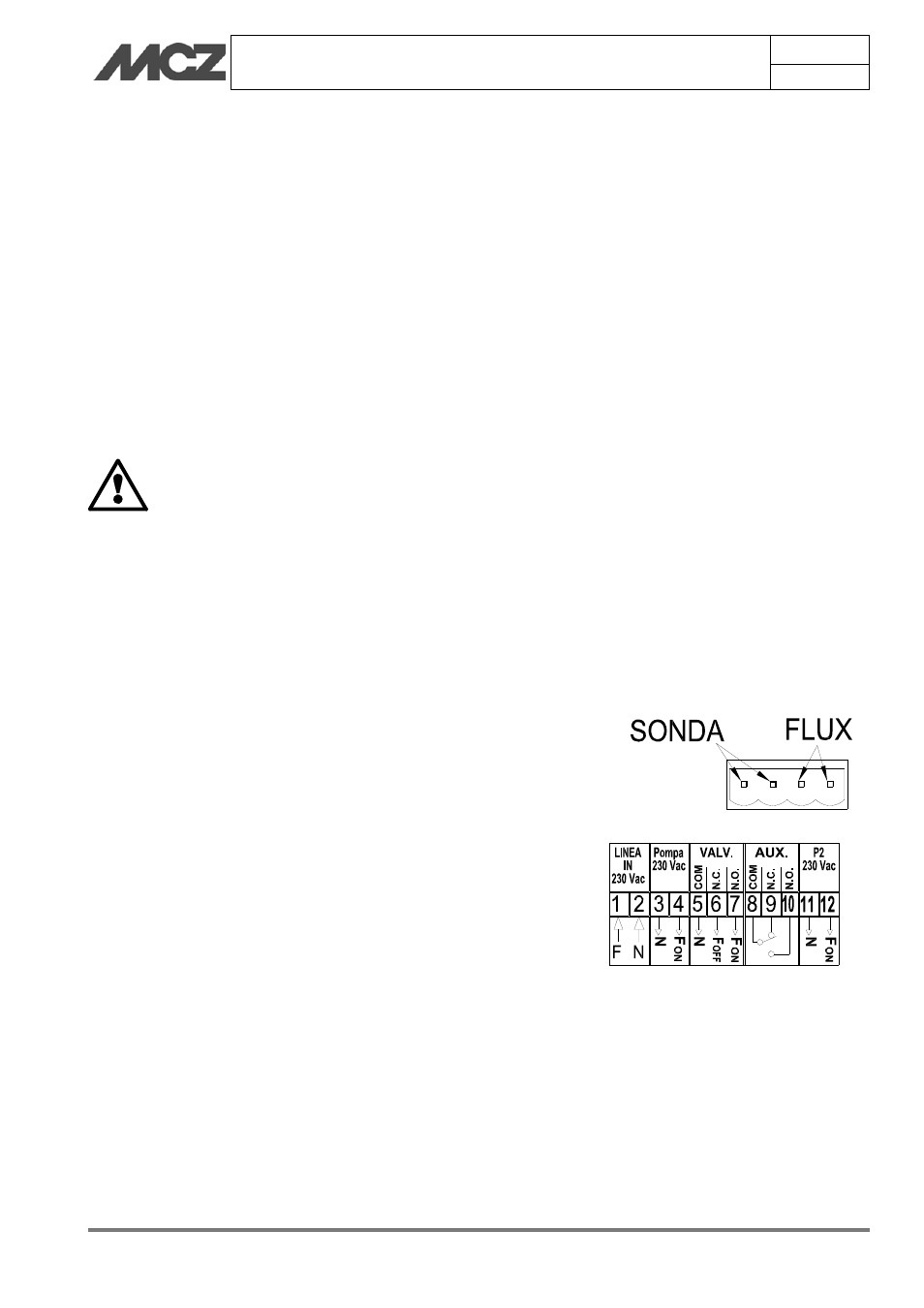

4.5.2. Stromanschluss der Steuereinheit MCZ
Der Wärmeregler setzt sich wie folgt zusammen:
 Steuereinheit zum Einbau.
 Steckdosengehäuse.
 Wärmefühler und Schacht (gehören zum Lieferumfang)
Für den störungsfreien Betrieb und um Beschädigungen der
elektrischen/elektronischen Teile zu vermeiden.
 Die Vorrichtung an einer trockene Stelle fern von direkten
Wärmequellen anbringen.
 Mit dem betreffenden Kollektor (optional)den FÜHLER so
anbringen, dass er die Kesseltemperatur genau messen kann
ohne direkt oder indirekt mit der Flamme in Berührung zu
kommen.
 Das Gehäuse- den Behälter ohne den Korpus der Steuereinheit
anbringen.
Die Installation und die elektrischen Anschlüsse
müssen durch Personal erfolgen, das als Elektriker
qualifiziert ist und über eine geeignete Ausrüstung
verfügt.
Der Anschluss an das Versorgungsnetz darf erst nach
dem Anschluss der Drähte an die Klemmleiste
durchgeführt werden.
LEITUNG
Um der Steuereinheit Spannung zu geben, die elektrische Leitung mit
230 Vac
10% -~50 an die Klemmleisten [1] und [2] anschließen.
Schutzsicherung T3,15 A
EINGÄNGE (I)
Fühler: Anschluss an den Fühler des Heizkamins, der die Temperatur
in der Anlage misst.
Temperaturbereich 0 – 100 °C
Flux: Freigabe ON/OFF wo ein Strömungswächter oder das
Thermostat eines Boilers für Brauchwasser angeschlossen
wird
AUSGÄNGE (U)
Pumpe: Anschluss der Umwälzpumpe des Wasser in der
Heizungsanlage. Klemmen [3] und [4]
Valv: Möglicher Anschluss eines Magnetventils 2/3 Drähte mit der
Funktion eines Brauchwasserventils. Klemmen [5] [6] und [7]
Hilf: Hilfsanschluss für einen eventuellen Gaskessel zur Steuerung
der Ausschaltung. Klemmen [8] [9] und [10]
P2: Anschluss der Umwälzpumpe des Brauchwassers. Klemmen
[11] und [12]
