INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 4
S.
26
Installation und montage
Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten - - Vervielfältigung verboten

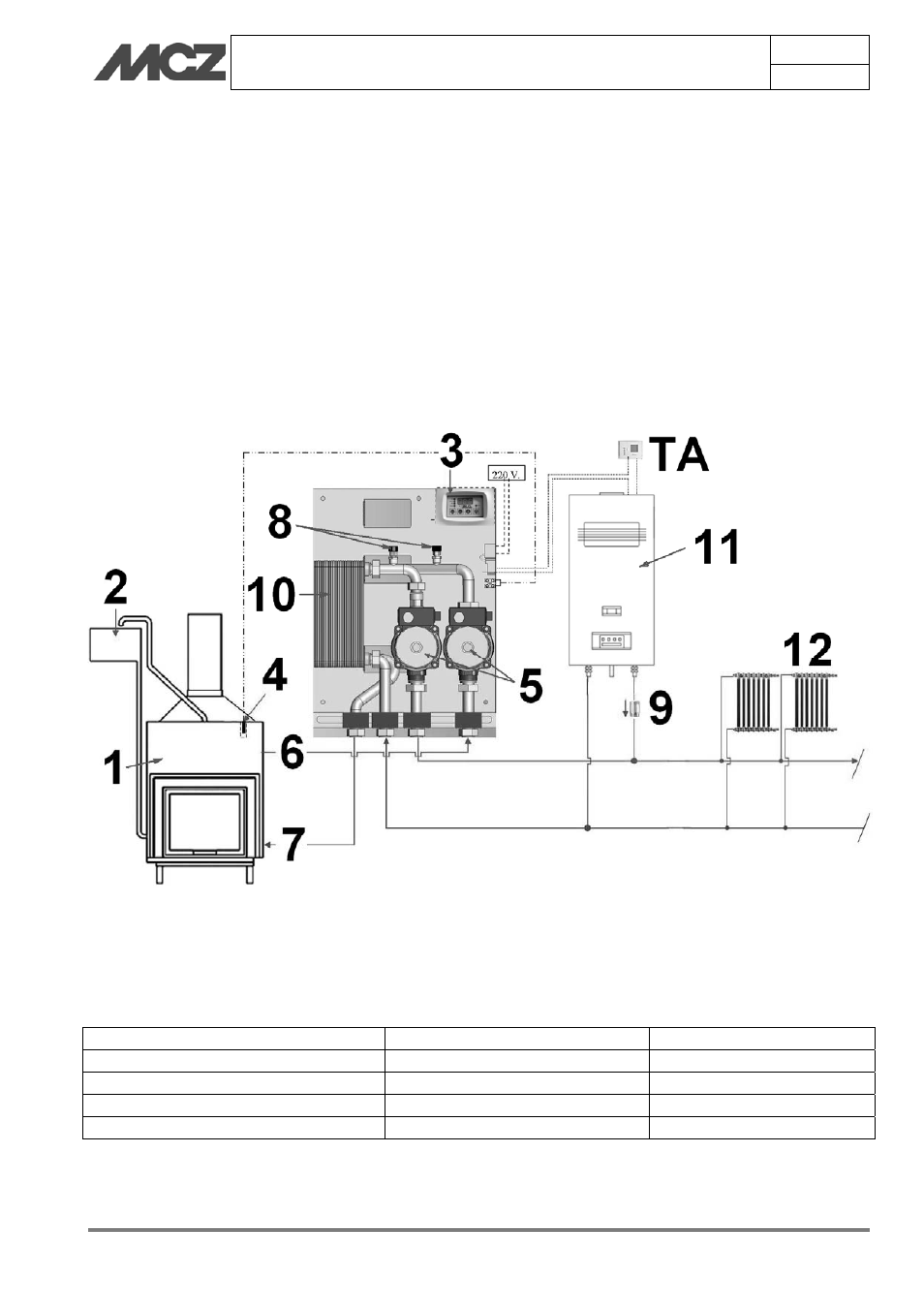

4.7.2. Schema 2 OFFENES EXPANSIONSGEFÄSS (BAUSATZ 2 OFFENES
EXPANSIONSGEFÄSS)
BESCHREIBUNG: Heizkamin mit Gaskessel ohne Erzeugung von Brauchwarmwasser (ACS). Bestehend aus
einem Primärkreislauf (Wärmequelle mit offenem Expansionsgefäß) und einem Sekundärkreislauf (Wärmequelle
mit geschlossenem Expansionsgefäß). Dadurch kann das Expansionsgefäß in nur 30 cm Abstand über dem Kamin
angebracht werden. Der Gaskessel wird durch die Steuereinheit ausgeschalten, sobald der Heizkamin seine
Betriebstemperatur erreicht hat.
ABLÄUFE:
- Heizen mit Heizkamin;
- Heizen mit Kessel;
1-Heizkamin 5-
Umwälzpumpe
9-Rückschlagventil
2- Offenes Expansionsgefäß mit Schwimmer
6-Vorkreislauf
10-Trennwärmetauscher
3-Steuereinheit 7-Rückkreislauf 11-Kessel
4-Temperaturfühler
8- Automatisches Entlüftungsventil
12-Heizkörper
TA-Raumthermostat
