INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 4
S.
28
Installation und montage
Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten - - Vervielfältigung verboten

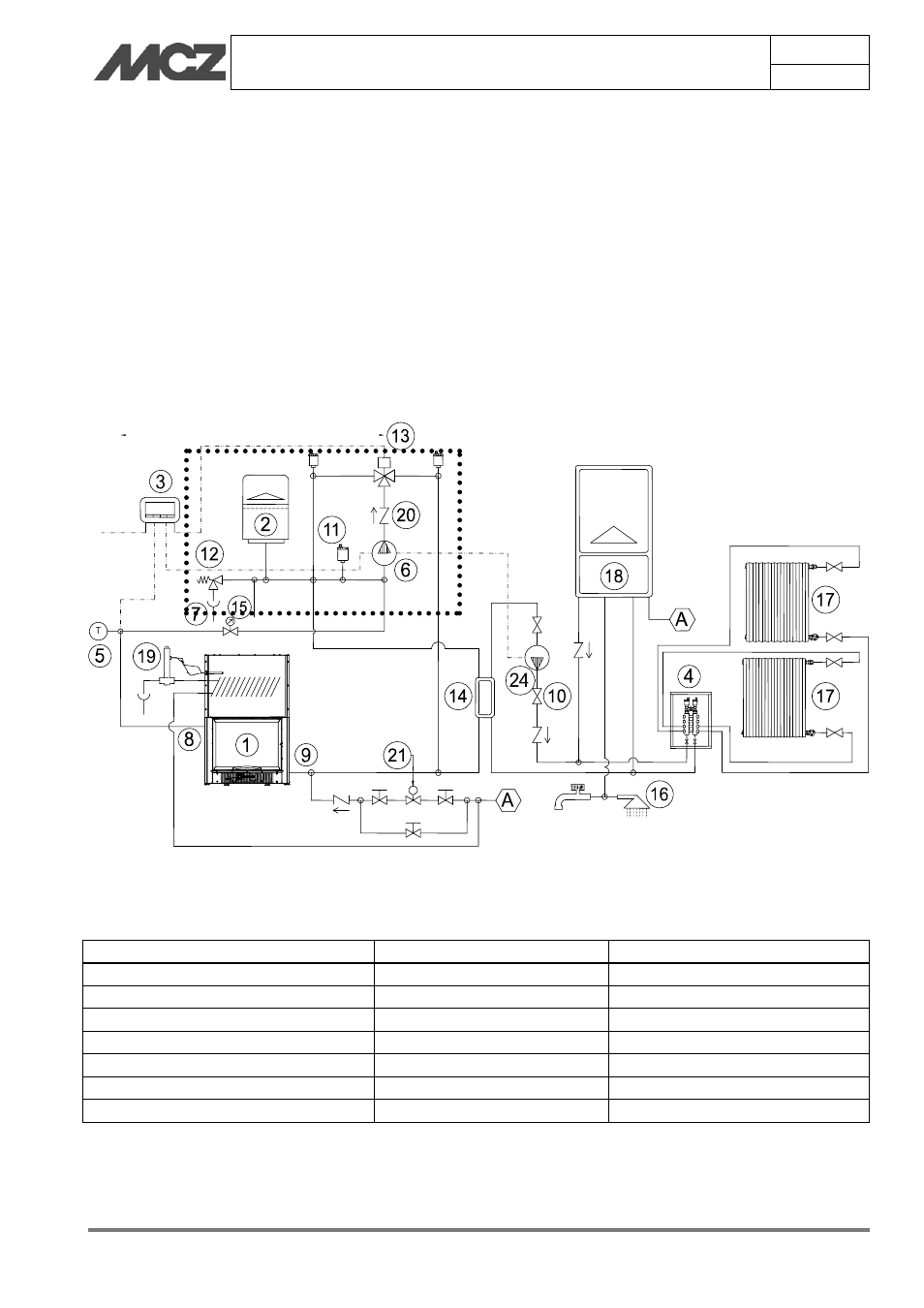

4.7.4. Schema 1 GESCHLOSSENES EXPANSIONSGEFÄSS (BAUSATZ 1
GESCHLOSSENES EXPANSIONSGEFÄSS)
BESCHREIBUNG: Heizkamin ohne Brauchwassererzeugung.
ABLÄUFE:
- Heizen mit Kessel;
- Heizen mit Heizkamin;
- Brauchwarmwasser mit Kessel und Kaminheizung.
1-Heizkamin Hydrotherm
9-Rücklaufkreis Ø min. 1”
17-Heizkörper
2-Expansionsgefäß 10-Ventil 18-Kessel
3-Steuereinheit
11- Automatisches Entlüftungsventil 19-Wärmeableitventil
4-Sammelleiter 12-Sicherheitsventil 20-Rückschlagventil
5-Temperaturfühler 13-3-Wegeventil 21-Füllgruppe
6-Umwälzpumpe 14-Trennwärmetauscher
* 24—Umwälzpumpe
Heizkörperanlage
*
7-Überlaufventil 15-Manometer
8-Vorlaufkreis Ø min. 1”
16-Brauchwasser A-
Wasserleitung
* Nicht im Bausatz vorgesehen. Muss extra vorgesehen werden.
