INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 4
S.
18
Installation und montage Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten - - Vervielfältigung verboten
25
80
100 80
100
80
10
0

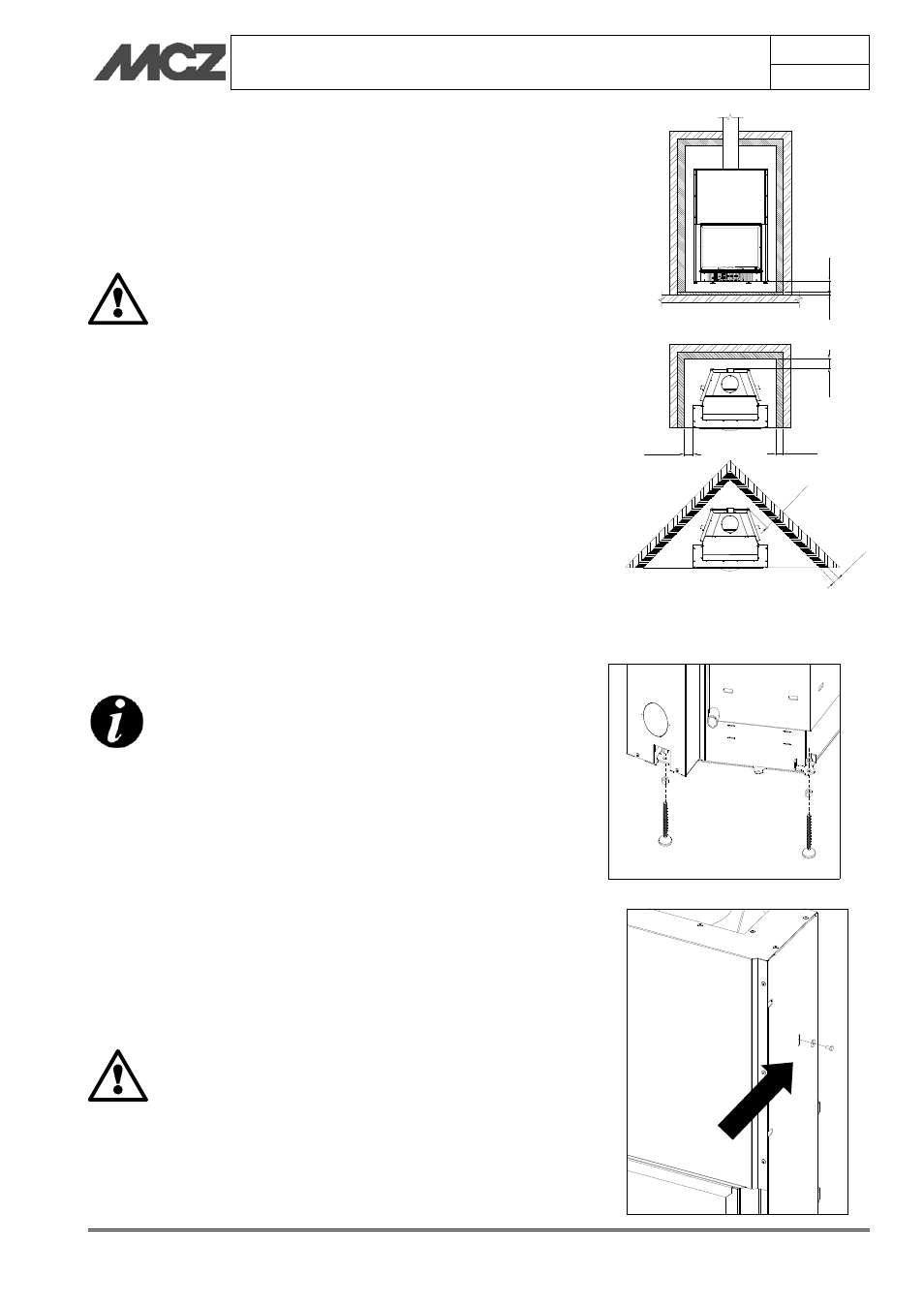

Wird der Heizkamin in der Nähe von brennbarem Material aufgestellt,
müssen einige Mindestsicherheitsabstände eingehalten werden:
 Abstand zu den seitlichen und rückseitigen Wänden = 100 mm
 Höhe vom Fußboden = 80 mm
 Isolierendes Material an den seitlichen und rückseitigen
Wänden = 80 mm
 Isolierendes Material auf dem Fußboden = 25 mm
Sollte der Heizkamin auf einem brennbaren
Fußboden oder in der Nähe von brennbaren Wänden
aufgestellt werden, wird zu einer angemessenen
Isolierung geraten.
Die Warmluftauslässe müssen mit einem
Mindestabstand von 300 mm zu anderen Materialien
(z.B. Vorhänge) angebracht werden.
4.3. EINSTELLUNG DER HÖHE
Der Heizkamin Hydrotherm wird mit Einstellfüßen geliefert, die zu einer
leichten Nivellierung der Brennebene des Heizkamins dienen. Die Füße
lassen sich um etwa 6-7 cm verstellen und müssen in den
vorgerüsteten Bügeln montiert werden (siehe Abbildung)
Soll der Heizkamin um mehr als 6-7 cm angehoben werden, muss ein
Unterteil aus Mauerwerk hergestellt werden, auf das das Produkt
aufgelegt wird. Entfernen Sie in keinem Fall die zur Nivellierung
unerlässlichen Füße.
Wenn der Heizkamin nicht “nivelliert” wird, besteht
die Gefahr, dass die Tür nicht richtig schließt und die
im Inneren befindlichen Gegengewichte gegen den
Aufbau stoßen, wodurch bei jedem Heben und
Senken der Tür ein Geräusch verursacht wird.
Die Nivellierung des Heizkamins kann auch mit dem
Gleiten der Tür erfolgen, dass kein Geräusch
verursachen darf.
4.4. LÖSEN DER GEGENGEWICHTE
Der Heizkamin wird mit befestigten Gleitgegengewichten ausgeliefert,
um zu vermeiden, dass es bei Transport und Positionierung zu
gefährlichen Stößen kommt, die sowohl die Gleitbauteile als die Tür und
das Keramikglas beschädigen können.
Zum Lösen der Gegengewichte und somit des Türflügels die Schrauben
gemäß Abbildung 2 auf beiden Seiten des Heizkamins entfernen.
Entfernen Sie die Befestigungsschrauben der
Gegengewichte erst nach Positionierung des Heizkamins
und um zu prüfen, ob die Scheibe unbeschädigt ist.
BEWEGEN ODER VERSETZEN SIE DEN HEIZKAMIN
NICHT OHNE DIE BEFESTIGUNGSSCHRAUBEN DER
GEGENGEWICHTE.
Die durch die Nichteinhaltung dieser Regel
verursachten Schäden gehen zu Lasten des Kunden
oder dessen Vertreter.
