INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 4
S.
33
Installation und montage
Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten - - Vervielfältigung verboten
Wenn die Ventile nicht nach den Angaben dieser Gebrauchsanleitung
installiert, in Betrieb genommen und gewartet wurden, können sie nicht
einwandfrei funktionieren und den Benutzer in Gefahr bringen. Sicher
stellen das alle Anschlüsse wasserdicht sind. Bei der Ausführung der
Wasseranschlüsse darauf achten, dass das Gewinde des Ventilkörpers
mechanisch nicht überdreht wird. Mit der Zeit können Brüche mit
Wasseraustritten entstehen, die zu Personen- und Sachschäden führen
können. Wassertemperaturen über 50°C können schwere
Verbrennungen verursachen. Während der Installation, der
Inbetriebnahme und Wartung der Sicherheits-Wärmeableitventile die
erforderlichen Schutzmaßnahmen ergreifen, damit diese Temperaturen
keine Personen gefährden können.
4.9. INSTALLATIONSBAUSATZ
Die betreffenden Bausätze sollen die Aufgabe der Installateure bei der
Montage der Heizkamine erleichtern, sie enthalten alle für die richtige
Installation des Produkts notwendigen Teile.
Die Geräte einschließlich der Bausätze müssen mit
isolierenden Matten vor der Wärmestrahlung des
Kompaktofens geschützt werden.
Die Bausätze müssen für die korrekte Funktion der
Entlüftungen, wie in den nachfolgenden Abbildungen
gezeigt, in vertikaler Stellung montiert werden.

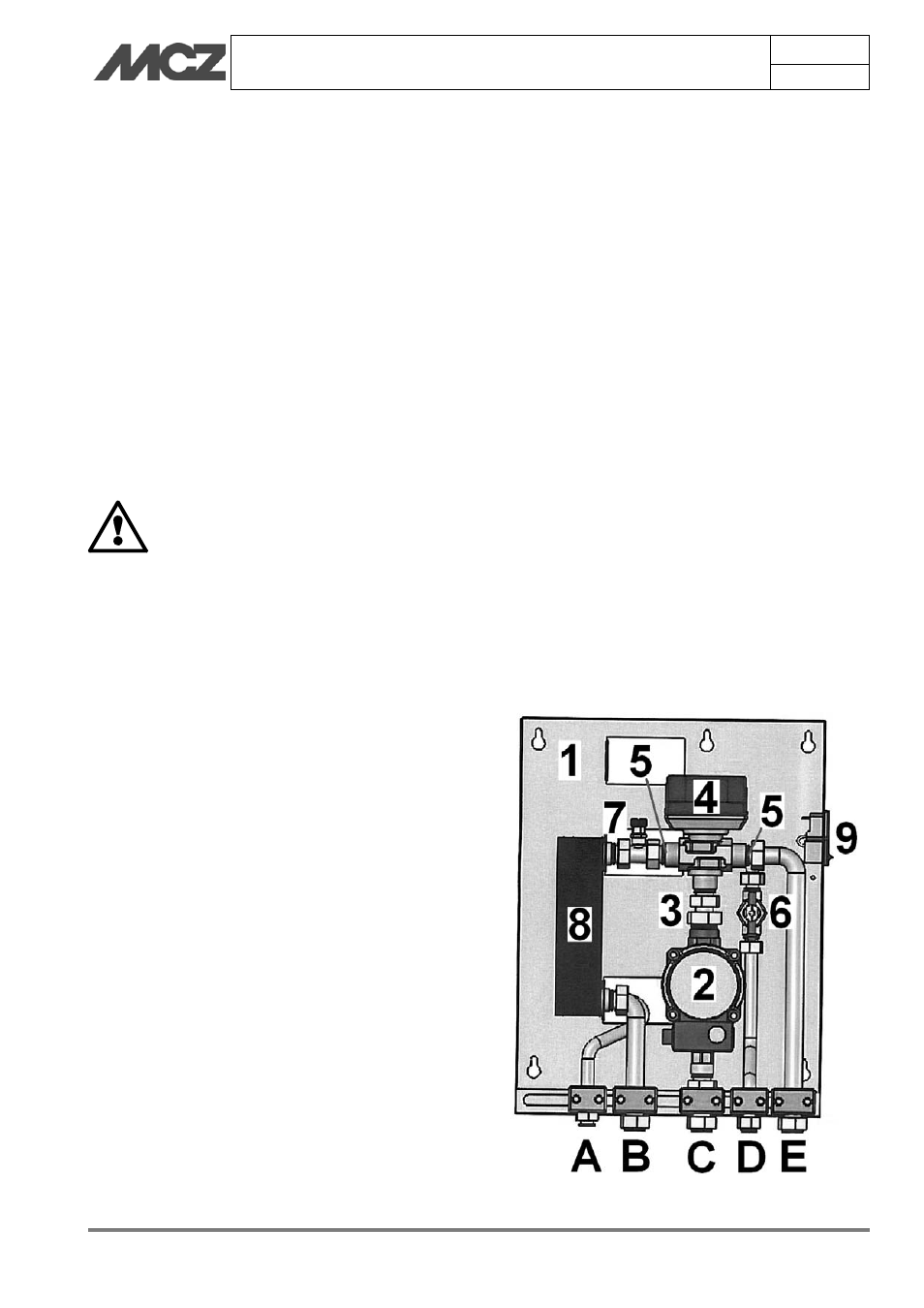

4.9.1. Bausatz 1 OFFENES EXPANSIONSGEFÄSS
(Art. MCZ 4015008022C)
1) Blechhalterung
2) Umwälzpumpe
3) Rückschlagventil 1,5”
4) Dreiwegeventil
5) Rückschlagventil ¾”
6) Strömungswächter
7) Entlüftungsventil
8) Wärmetauscher Brauchwarmwasser (ACS)
9) Abzweigkasten
A) Vorlauf Wasserleitung ½”
B) Rücklauf Heizkamin ¾”
C) Austritt ACS Heizkamin ½”
D) Vorlauf Heizkamin ¾”
E) Anlagenvorlauf ¾”
