Multi-Contact MA253 - Handbuch (Seite 6)

Advanced Contact Technology
6 / 12 www.multi-contact.com
14
15
2 Schrauben M5X25 mit Feder-
scheiben und Muttern
2 screws M5x25 with spring
washer and nuts.
16

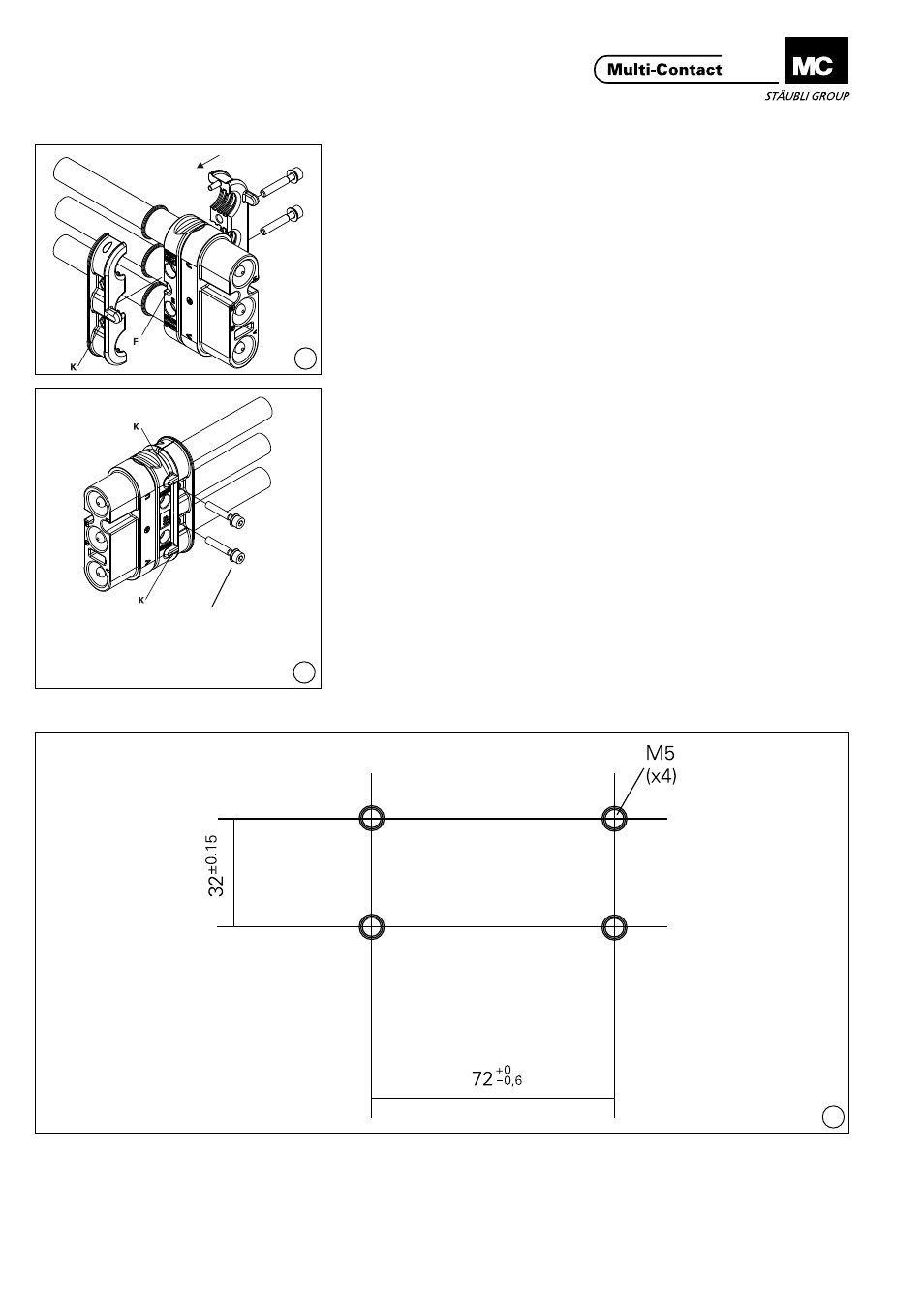

Kabelzugentlastung Montage Mounting the cable strain
relief
Der Montageablauf ist für Stift- und
Buchsenkontaktträger identisch�
Procedure is identical for the pin and
the socket housings�
(ill. 14)
Eine Hälfte der Kabelzugentlastung
am Kontaktträger im Bereich der Ka-
beltüllen seitlich anlegen�
Die Kodierzunge (K) an der Kabelzug-
entlastung muss dabei in die Führung
(F) passen�
(ill. 14)
Place one half of the strain relief on
the cable bushes�
The strain relief is coded on one side
with a coding tongue (K) to fit in
the corresponding cut-out (F) of the
insulation�
(ill. 15)
Die zweite Hälfte mit 2 Kodierzungen
(K) der Kabelzugentlastung von der
gegeüberliegenden Seite über die
Leitungen legen und beide Hälften bis
zum spürbaren Einrasten zusammen-
pressen�
Mit 2 Schrauben zusammenschrauben
und mit einem Drehmomentschlüssel
anziehen. Anzugsdrehmoment 5 Nm.
(ill. 15)
Place the second half with 2 coding
tongues (K) of the strain relief on the
opposite side of the cable bushes and
press the two halves together until
they perceptibly engage�
Screw together the 2 screws and 2
nuts. Tightening torque: 5 Nm
Bohrplan der Montagebohrung Drilling plan for mounting
holes
