Wichtige sicherheitshinWeise
VOrSICHT
Die Verdrahtungsverfahren in dieser Betriebs-
anleitung sollen eine ordnungsgemäße Funktion
des Geräts unter normalen Bedingungen ge-
währleisten. wegen der vielen unterschiedlichen
nationalen und internationalen Verdrahtungs-
bestimmungen und -vorschriften kann eine voll-
ständige einhaltung dieser Verordnungen nicht
garantiert werden. Die gesamte Verdrahtung
muss den nationalen Bestimmungen sowie allen
lokalen Vorschriften entsprechen. im Zweifelsfall
ist vor der Verdrahtung des systems die zustän-
dige Behörde zu konsultieren. Die installation
muss von ordnungsgemäß geschulten Personen
durchgeführt werden.
VOrSICHT
Dieses Produkt wurde für die Verwendung in
explosionsgefährdeten Bereichen geprüft und
genehmigt. Allerdings muss es richtig montiert
werden und darf nur unter den Bedingungen
verwendet werden, die in diesem Handbuch
und den jeweiligen Zulassungsscheinen
beschrieben werden. Jede Änderung am Gerät,
unsachgemäße Montage oder Verwendung
in einer fehlerhaften oder unvollständigen
Konfiguration macht die Gewährleistung und die
Zertifizierungen des Produkts ungültig.
VOrSICHT
Das Gerät enthält keine durch den Benutzer
zu wartenden Komponenten. wartungs- und
Reparaturarbeiten dürfen nicht selbst durchgeführt
werden. Die Gerätereparatur darf nur durch den
Hersteller erfolgen.
garanTIen
Die Herstellergewährleistung für dieses Produkt
wird ungültig, und sämtliche Pflichten hinsichtlich
der ordnungsgemäßen Funktion des Detektors
werden unwiderruflich auf den eigentümer
oder Bediener übertragen, wenn das Gerät von
Personal gewartet oder repariert wird, das nicht
bei Detector electronics Corporation beschäftigt
oder von Detector electronics Corporation
autorisiert ist, oder wenn das Gerät auf eine
Art und weise verwendet wird, die nicht seiner
bestimmungsgemäßen Verwendung entspricht.
VOrSICHT
Beim Umgang mit elektrostatisch
empfindlichen Geräten sind entsprechende
Vorsichtsmaßnahmen einzuhalten.
VOrSICHT
nicht verwendete Kabeleinführungen müssen
bei der installation mit geeigneten zertifizierten
feuerfesten Abdeckelementen verschlossen
werden.
instaLLation
Hinweis
Das Gehäuse muss elektrisch am erdpotenzi-
al angeschlossen sein. eine spezielle erdungs-
klemme ist vorhanden.
Hinweis
Der AC100 verfügt über eine eigensicherheits-
barriere (is). eine ordnungsgemäße neC/CeC ei-
gensicherheits-erdung muss sichergestellt sein.
Hinweis
Der Melder muss immer gemäß den lokalen
elektroinstallationsvorschriften montiert werden.
Hinweis
Die Verwendung eines Gewindeadapters zum
Anschließen des AC100 an den sTB oder ATX10
ist verboten.
Hinweis
Das Transmitter-Modul ATX10 wird mit der
sD-Karte ausgeliefert, die im speichermodul
installiert wurde. Die Karte wurde mit einem
stück Klebeband fixiert, damit sie sich während
des Versands nicht lösen kann. siehe Abbildung
6. Vor der inbetriebnahme des schalldetektors
sollte das Klebeband entfernt werden.
SENSoR-ANSCHLUSSKASTEN
Ein Det-Tronics Sensoranschlusskasten (Model STB)
ist für Installationen erforderlich, bei denen der AC100
nicht direkt an das Gehäuse des Transmitters ATX10
angeschlossen ist. Wenn der AC100 dezentral vom
Transmitter installiert wird, ist ein geschirmtes Kabel
mit verdrillten Adern für das Signal erforderlich, um
mögliche EMI/RFI-Störungen zu vermeiden. Die
maximale Kabellänge zwischen dem AC100 und dem
ATX10 beträgt 150 m.
DAS BAND WURDE NUR ZUM
VERSAND ANGEBRACHT.
DAS BAND VOR DER ENDGÜLTIGEN
INSTALLATION ENTFERNEN.
A2622

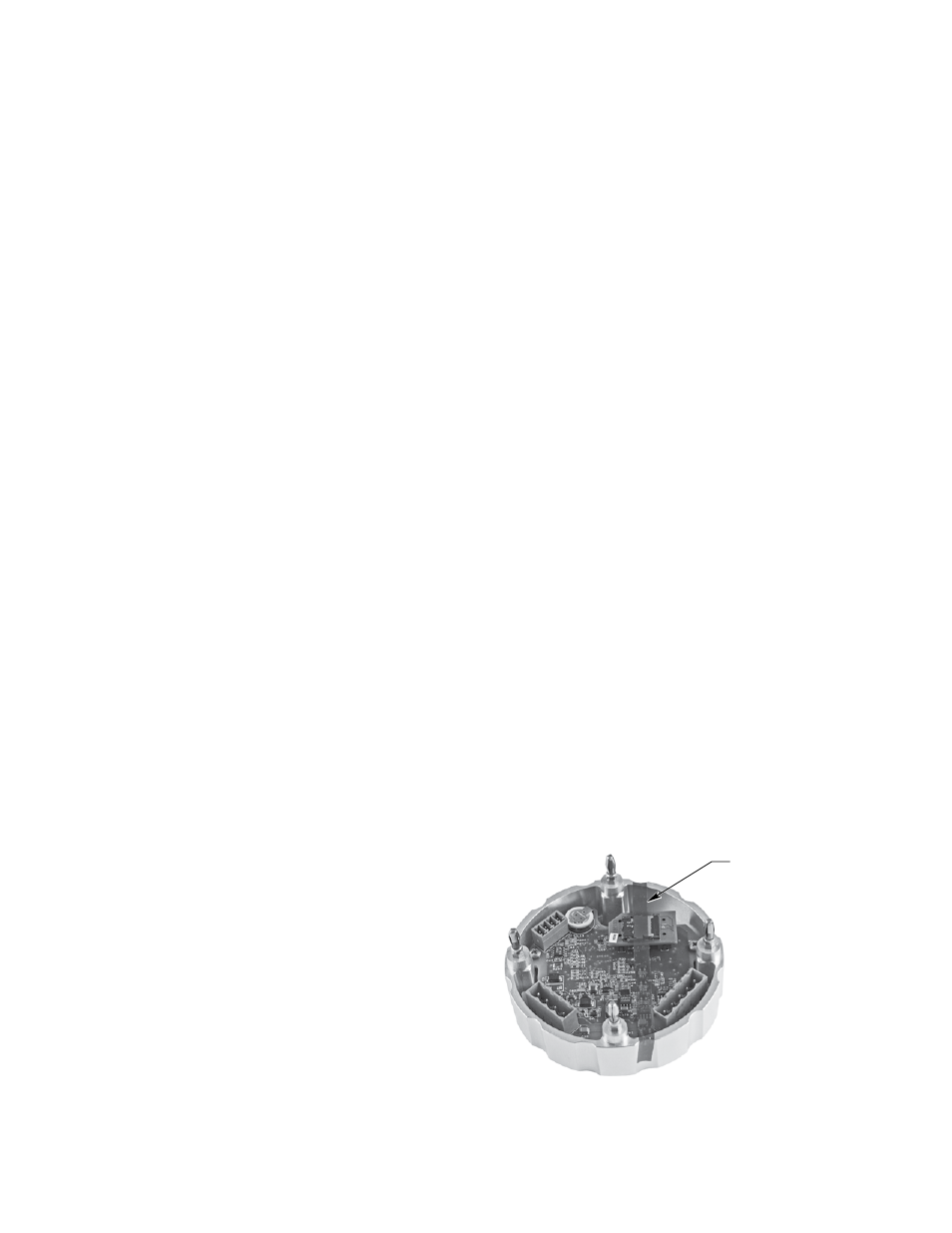

Abbildung 6: entfernen des klebebandes vom Transmittermodul
