4. Installation
4.6 Montage des Staubsaugers
Der entstehende Frässtaub wird über eine direkt im Fräsbereich fest mon-
tierte Düse (1) abgesaugt.
Staubsauger der Spezifikation 230 V/50 Hz / max. Leistungs-
aufnahme 4 A können mit einem der mitgelieferten Adapterkabel
direkt über das Steuergerät mit Strom versorgt werden und sind
dadurch über die Staubsaugertaste am Steuergerät bedienbar.
Montage Staubsauger 230 V/50 Hz, Leistungsaufnahme max. 4 A
Stutzen des Staubsaugerschlauchs in die Anschlussöffnung (2) der Düse
hinten an der Fräse einsetzen.
Ein beliebiges der beiden Adapterkabel (Kabel sind identisch) aus dem
Standardlieferumfang des Leica SM2500 an der Staubsaugerbuchse am
Steuergerät anschließen (s. Kapitel 4.5.2, Seite 18 der BA Leica SM2500).
Netzkabel des Staubsaugers in die Adapterbuchse stecken.
Ein-/Ausschalter des Staubsaugers einschalten.
Der Staubsauger kann nun über die Staubsaugertaste (Taste (35), Kap.
5.4.11, S. 34 der BA Leica SM2500) am Steuergerät ein- bzw. ausgeschal-
tet werden.
Achtung:
Die Möglichkeit der Installation des Staubsaugers für den Betrieb
über die Staubsaugertaste besteht nur für den von Leica angebote-
nen Staubsauger bzw. für andere Staubsauger identischer Spezifi-
kation (230 V/50 Hz sowie max. Leistungsaufnahme von 4 A!)
Staubsauger mit anderen Anschlusswerten müssen getrennt direkt
an das Stromnetz angeschlossen und direkt über den Ein-/Aus-
schalter des jeweiligen Staubsaugers betrieben werden.
Montage andere Staubsauger:
Stutzen des Staubsaugerschlauchs in den Anschluss (2) hinten an der
Fräse einsetzen.
Staubsaugerkabel in die Steckdose stecken.
Staubsauger über den Aus-/Einschalter am Staubsauger bedienen.

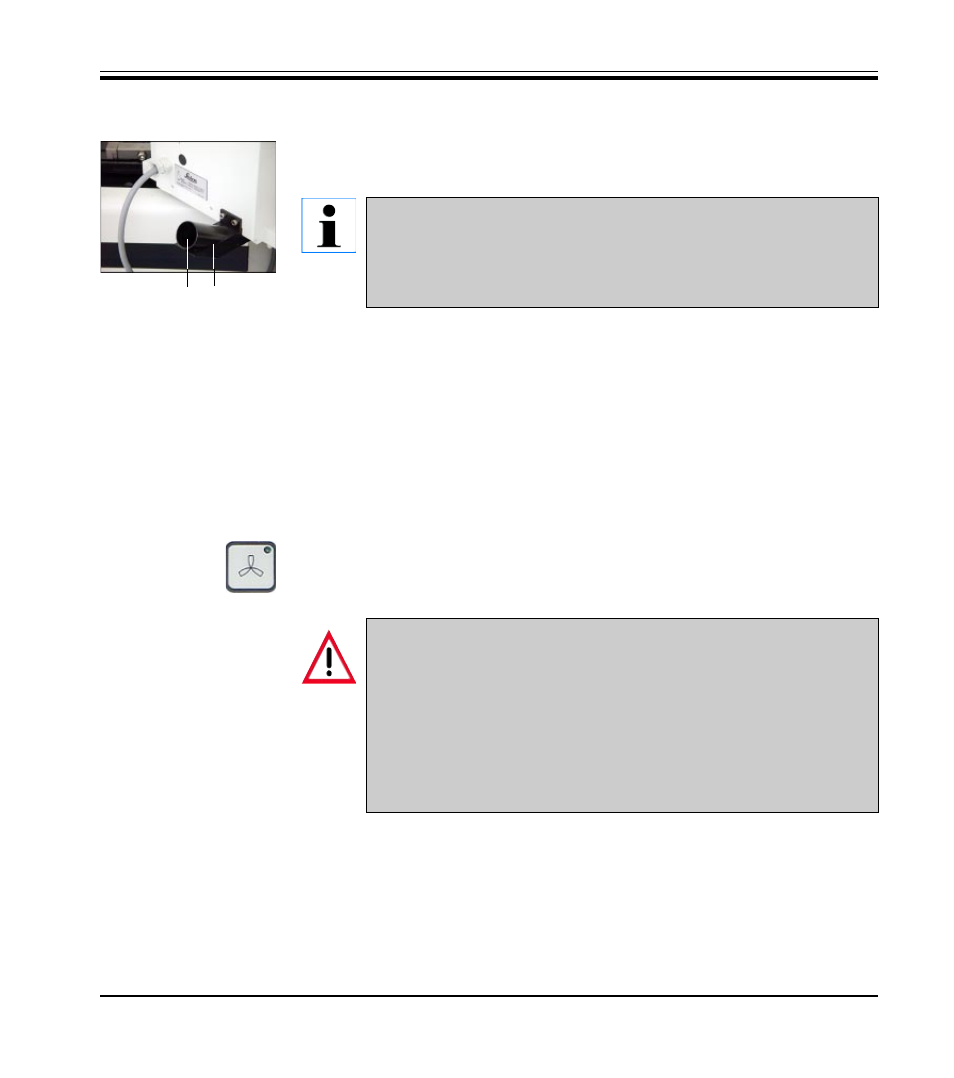

Abb. 4.4
1
2
17
Leica SP 2600 Ultrafräse
