Seite 20
20
Ergänzungsbedienungsanleitung V 1.2 07/2002
5.2 Justage der Vorfräser im
Voreinstellgerät
Vorbereitungsschritte
Netzteil (20) an Voreinstellgerät (18) für Fräs-
einsätze anschließen.
Voreinstellgerät (18) an die Stromversorgung
anschließen: die Lampe wird eingeschaltet.
Lupe (16) auf das Voreinstellgerät aufsetzen.
Stellschrauben (6), (7) und (11) im Einsatzhalter
(2) soweit lösen, dass sie innen bündig mit der
sie umgebenden Fläche sind.
Nur so lassen sich Feder (1) und Fräseinsatz
(3) leicht und in der korrekten Position in den
Einsatzhalter (2) einsetzen.
Deformierte oder in sich verbogene Fe-
dern müssen ausgetauscht werden!
Fräseinsatz in den Einsatzhalter einsetzen
Feder (1) gerade von oben in den Einsatzhalter
(2) einsetzen - die beiden Oberkanten der Fe-
der müssen bündig sein mit der Oberfläche des
Einsatzhalters.
Fräseinsatz (3) vorsichtig von vorne so einset-
zen, dass die Winkelangabe und der Buchsta-
be V sichtbar sind.
Fräseinsatz unbedingt so einsetzen,
dass Buchstabe V sichtbar ist - nur so
ist die Fräserspitze korrekt orientiert.
Fräseinsatz (3) ganz in die Aussparung drük-
ken, so dass er mit der Unterkante des Ein-
satzhalters (2) und mit der Feder (1) bündig ist.
Fräseinsatz (3) mit Schraube (4) und Unterleg-
scheibe (5) leicht fixieren.

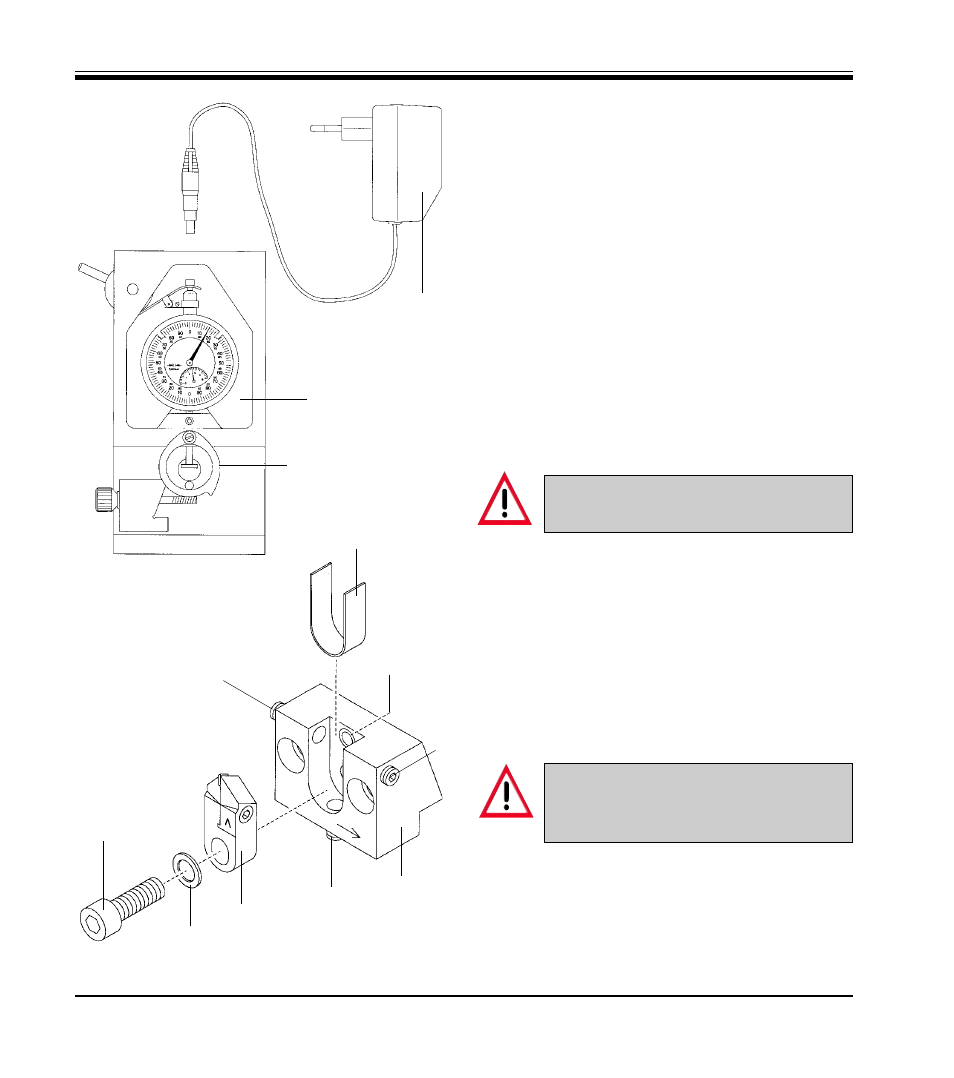

Abb. 5.1
20
18
16
Abb. 5.2
6
6
11
7
1
3
2
5
4
5. Bedienung
