Leica SP2600 Ultrafräse

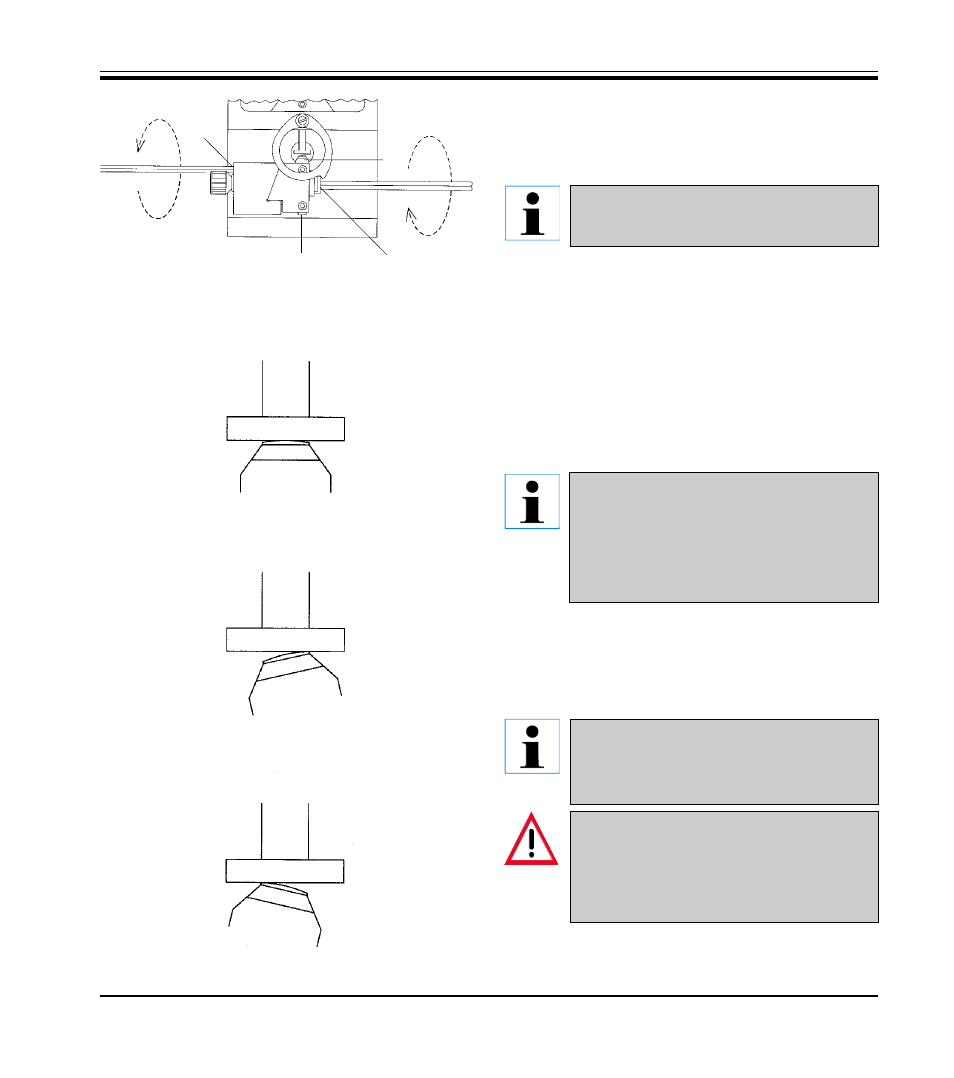

Abb. 5.12
4
11
3
7
6 Innensechskantschlüssel SW 5 in Stellschrau-
be (4) einsetzen, Innensechskantschlüssel SW
2,5 in Stellschraube (11) einsetzen (Abb. 5.12).
Die Pfeile in Abb. 5.12 geben jeweils
die Drehrichtung im Uhrzeigersinn an.
7 Durch wechselseitiges Öffnen/Festziehen der
Schrauben (11) bzw. (4) den Fräseinsatz (3)
entlang der Z-Achse so justieren, dass Win-
kel a gleich Winkel b, d.h. der Lichtspalt an
beiden Fräserenden gleich breit ist: Abb. 5.13a
zeigt die korrekte Justierung.
Die Fräsereinstellung darf nicht so aussehen,
wie in Abb. 5.13b bzw. 5.13c gezeigt!
Drehen der Stellschrauben (4, 11) in
Pfeilrichtung (= im Uhrzeigersinn)
zieht die jeweilige Schraube an und
kippt den Fräser auf der jeweiligen
Seite in Richtung des Messplättchens.
8. Ist bei einer der beiden Schrauben der
Gewindeanschlag erreicht, die Gegen-
schraube leicht lösen, um wieder etwas Spiel
zu erhalten.
Schrauben (4, 11) anziehen, jedoch
nicht so fest, dass sich Schraube (7)
nicht mehr einstellen lässt.
Achtung:
Immer mit der Lupe arbeiten!
Vorsichtig annähern! - Nicht in das
Messplättchen hineinfahren!
Abb. 5.13 a - RICHTIG: Winkel a = Winkel b
Abb. 5.13 b - FALSCH
Abb. 5.13 c - FALSCH
a
b
5. Bedienung
