Justage entlang der Y-Achse
1. Justage-Referenzwert 1 einstellen.
Der gewählte Wert wird später als Re-
ferenz gebraucht, um den Fertigfräser
auf die gleiche Fräshöhe zu justieren.
Der Referenzwert ist frei wählbar.
Bei neuen (d.h. noch nicht nach-
geschliffenen) Fräsern, ist der Wert 1
erfahrungsgemäß der beste Wert.
2. Dazu über Hebel (12) den Zeiger der kleinen,
inneren Skala (13) auf knapp 1 und den Zei-
ger der äußeren Skala (14) auf einen Wert von
ca. 70 (linke Hälfte der Messuhr, d.h. ca. 22 Uhr)
einstellen (Abb. 5.9a).
3. Über Stellschraube (7) den Fräseinsatz (3) an
das Messplättchen (17) annähern.
4. Schraube (7) im Uhrzeigersinn drehen, bis der
große Zeiger (14) beginnt, sich zu bewegen
(d.h. bis der Fräser am Messplättchen anliegt).
5. Vorsichtig weiterdrehen, bis der große Zeiger
(14) auf der oberen Null und der kleine Zeiger
(13) auf der 1 steht (Abb. 5.9b).
Achtung:
Messplättchen und Fräser dürfen nicht
kollidieren!
Vorsichtig annähern!
Lupe nutzen!

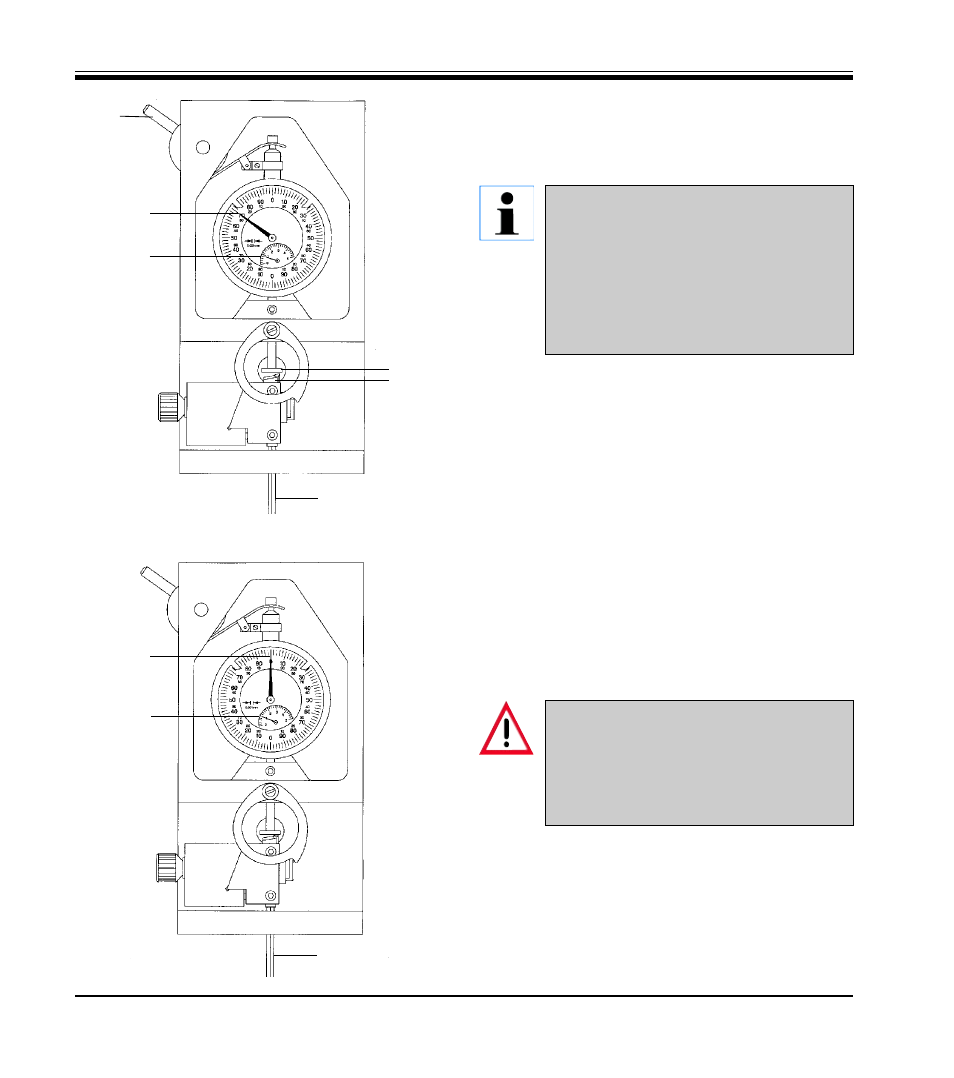

Abb. 5.9 a
Abb. 5.9 b
