6. Innensechskantschlüssel SW 5 in Stell-
schraube (4) einsetzen, Innensechskant-
schlüssel SW 2,5 in Stellschraube (11) einset-
zen (Abb. 5.7).

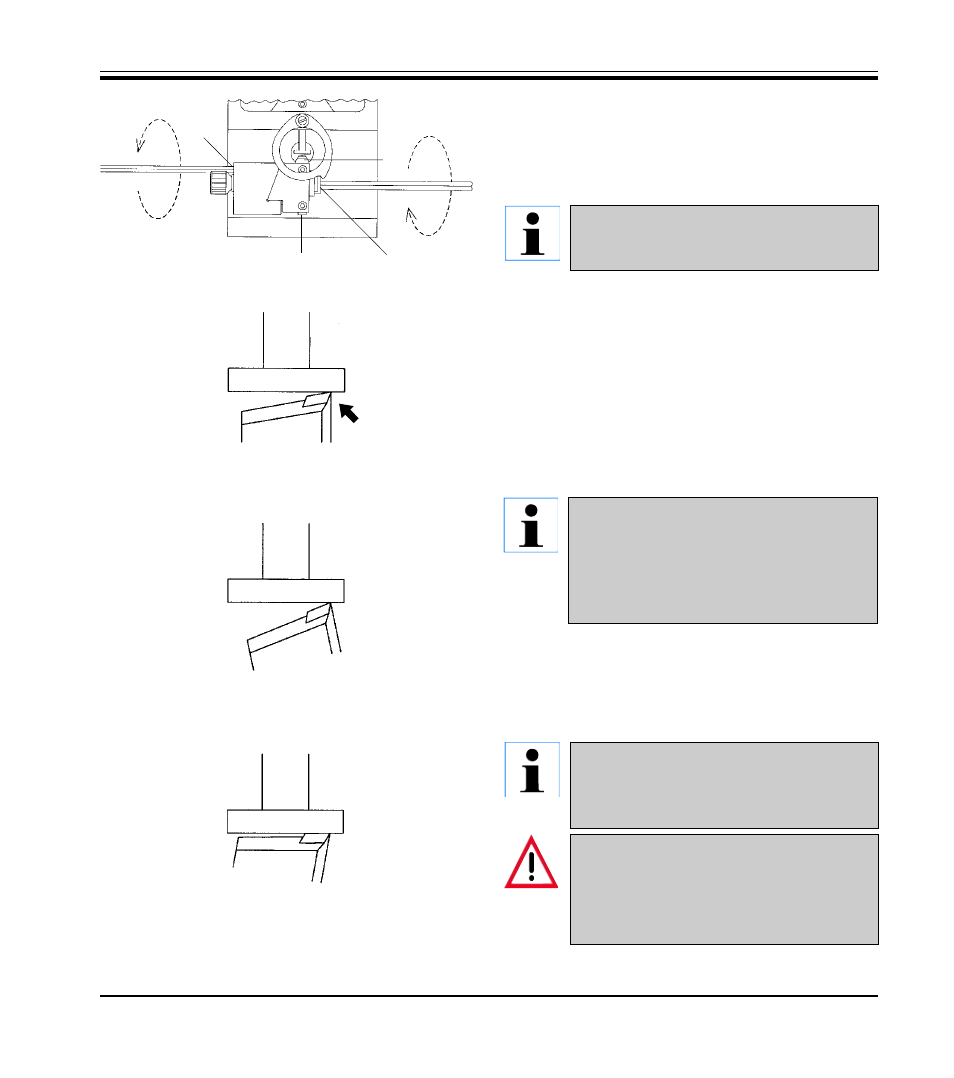

Die Pfeile in Abb. 5.7 geben jeweils
die Drehrichtung im Uhrzeigersinn an.
7. Durch wechselseitiges Öffnen/Festziehen der
Schrauben (11) bzw. (4) den Fräseinsatz (3)
entlang der Z-Achse so justieren, dass die
Außenkante des Fräsers einen rechten Win-
kel zur Vorderfläche des Messplättchens bil-
det (Abb. 5.8a zeigt die korrekte Einstellung).
Die Fräsereinstellung darf nicht so aussehen,
wie in Abb. 5.8b bzw. 5.8c gezeigt!
Drehen der Stellschrauben (4, 11) in
Pfeilrichtung (= im Uhrzeigersinn)
zieht die jeweilige Schraube an und
kippt den Fräser auf der jeweiligen
Seite in Richtung des Messplättchens.
8. Ist bei einer der beiden Schrauben der
Gewindeanschlag erreicht, die Gegen-
schraube leicht lösen, um wieder etwas Spiel
zu erhalten.
Schrauben (4, 11) anziehen, jedoch
nicht so fest, dass sich Schraube (7)
nicht mehr einstellen lässt.
Achtung:
Immer mit der Lupe arbeiten!
Vorsichtig annähern! - Nicht in das
Messplättchen hineinfahren!
Abb. 5.8 b - FALSCH
Abb. 5.8 a - RICHTIG
5. Bedienung
Abb. 5.7
4
11
3
7
Abb. 5.8 c - FALSCH
90°
