31 Leica SP2600 – Ultrafräse
5.5.3 Klemmen der Vakuumtische
in den Basisplatten
Klemmen der Vakuumtische in der Basisplatte
mit Schraubstock (Abb. 5.15)
• Vakuumtisch mit 4 Inbusschrauben (1)/Inbus-
schlüssel SW 4 auf dem Vakuumtischadapter
für die Basisplatte mit Schraubstock befesti-
gen. (Die 4 Schrauben SW 4 sind Teil des Lie-
ferumfangs ‘Vakuumtischadapter’, der Inbus-
schlüssel SW 4 gehört zum Lieferumfang
Leica SP2600).
• Den Vakuumtisch in der Basisplatte mit
Schraubstock klemmen.
Detaillierte Hinweise hierzu entnehmen Sie
bitte der Bedienungsanleitung Leica SM2500,
Kap. 5.5.2, Seite 41 ‘Klemmen von Objekt-
platten’. Der Vakuumtisch wird auf die glei-
che Weise geklemmt die Objektplatten.
Klemmen der Vakuumtische in der Basisplatte
mit Schwalbenschwanzführung (Abb. 5.16)
• Vakuumtisch mit 4 Inbusschrauben/Inbus-
schlüssel SW 3 auf dem Vakuumtischadapter
für die Basisplatte mit Schwalbenschwanz-
führung befestigen. (Die 4 Schrauben SW 3
sind Teil des Lieferumfangs ‘Vakuumtisch-
adapter’, der Inbusschlüssel SW 3 gehört zum
Lieferumfang Leica SM2500).
• Den Vakuumtisch auf der Basisplatte mit
Schwalbenschwanzführung klemmen. -
Detaillierte Hinweise hierzu entnehmen Sie
der Bedienungsanleitung Leica SM2500, Kap.
5.5.4, Seite 44 ‘Aufsetzen des Rundproben-
halters’. - Der Vakuumtischadapter wird auf
die gleiche Weise geklemmt wie der Rund-
probenhalter.

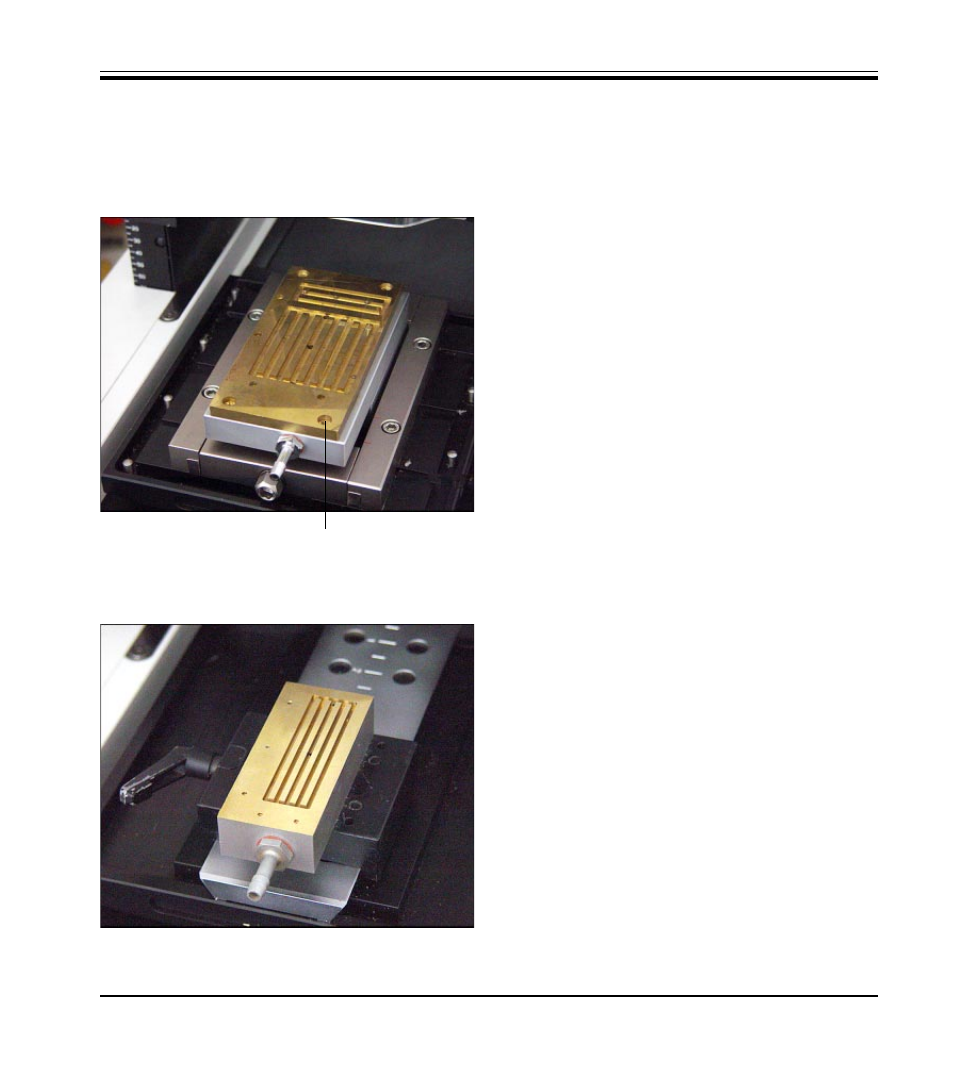

Abb. 5.15
Abb. 5.16
5. Bedienung
1
