Ergänzungsbedienungsanleitung V 1.2 07/2002
Justage entlang der Y-Achse
1 Den gleichen Justage-Referenzwert wählen,
der für den Vorfräser gewählt wurde.
Vor- und Fertigfräser, mit denen eine
Probe bearbeitet wird, müssen entlang
der Y-Achse mit dem gleichen Justa-
ge-Referenzwert justiert werden, damit
die Fräserspitze bzw. -schneide beim
Einspannen in die SP2600 Ultrafräse
auf gleicher Höhe sind.
Minimale Abweichungen in der Höhe
können später noch über die Höhen-
verstellung der Fräse nachkorrigiert
werden (s. Kap. 5.4.13, S. 36 der Bedie-
nungsanleitung Leica SM2500).
2 Dazu über Hebel (12) den Zeiger der kleinen,
inneren Skala (13) auf knapp 1 und den Zei-
ger der äußeren Skala (14) auf einen Wert von
ca. 70 (linke Hälfte der Messuhr, d.h. ca. 22 Uhr)
einstellen (Abb. 5.14a).
3 Über Stellschraube (7) den Fräseinsatz (3) an
das Messplättchen (17) annähern.
4 Schraube (7) im Uhrzeigersinn drehen, bis der
große Zeiger (14) beginnt, sich zu bewegen
(d.h. bis der Fräser am Messplättchen anliegt).
5 Vorsichtig weiterdrehen, bis der große Zeiger
(14) auf der oberen Null und der kleine Zeiger
(13) auf der 1 steht (Abb. 5.14b).
Achtung:
Messplättchen und Fräser dürfen nicht
kollidieren!
Vorsichtig annähern!
Lupe nutzen!
12
14
13
17
3
7
14
13

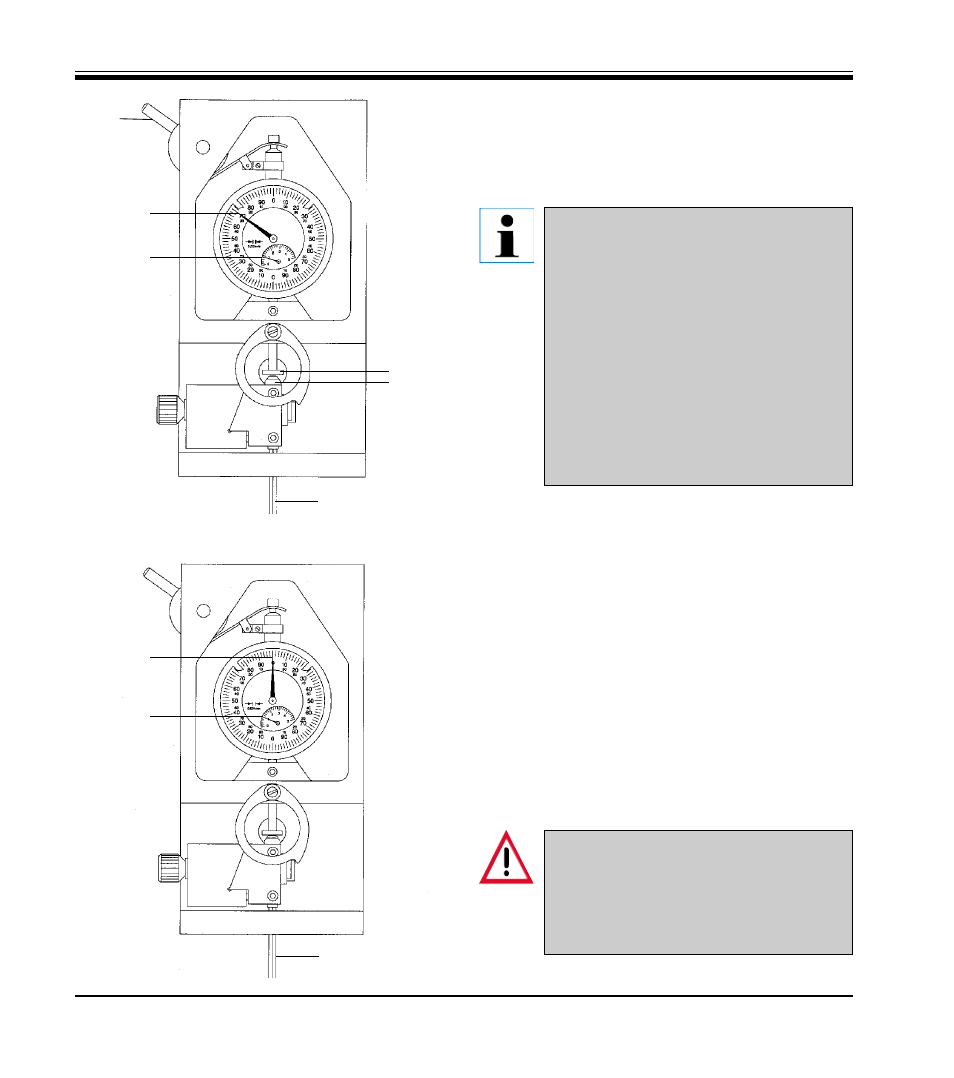

Abb. 5.14 a
Abb. 5.14 b
5. Bedienung
