Leica SP2600 Ultrafräse
Justage des Fräseinsatzes

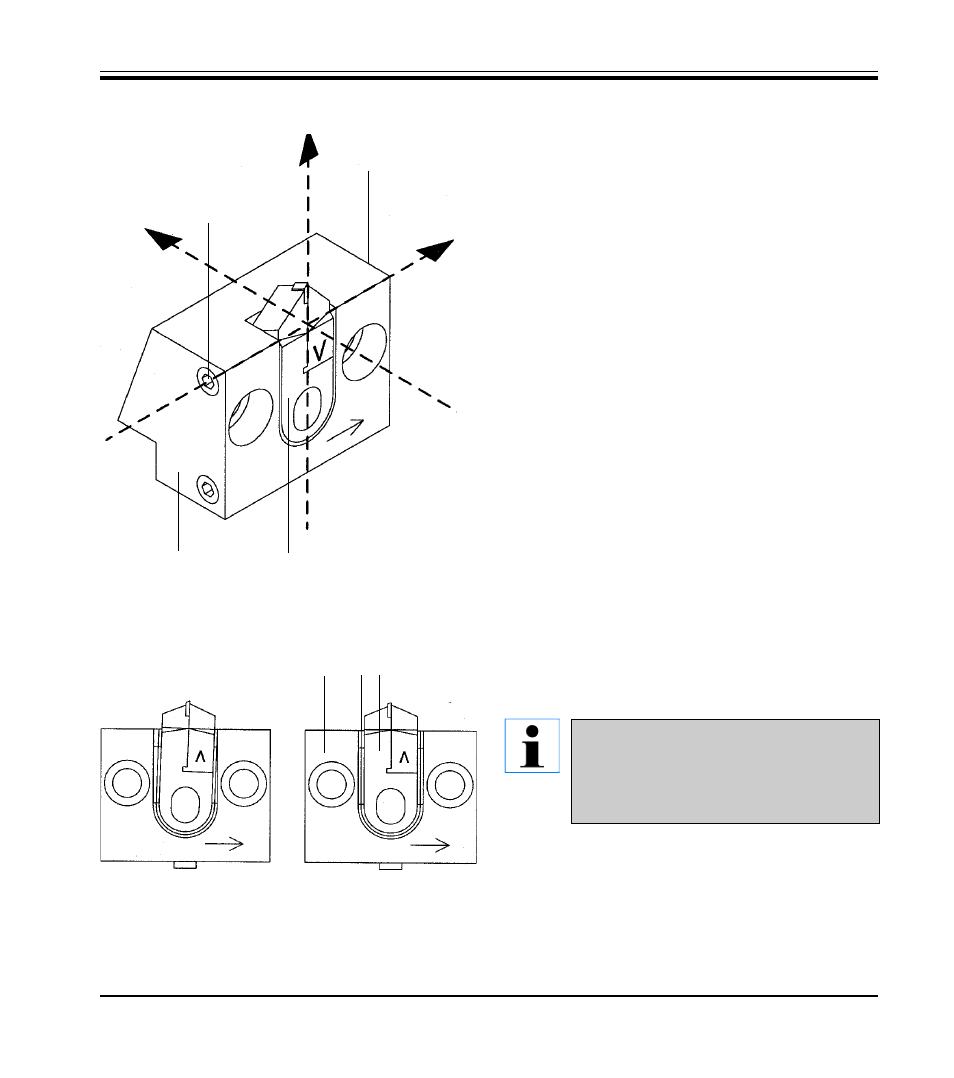

Der Fräseinsatz (3) wird im Einsatzhalter (2) an
drei verschiedenen Achsen X, Y und Z justiert
(Abb. 5.3, links).
Die Justage entlang der X-Achse erfolgt außer-
halb des Voreinstellgerätes (18, Abb. 5.1).
Zur Justage entlang der Z-, und anschließend
entlang der Y-Achse muss der Einsatzhalter (2)
mit dem Fräseinsatz (3) im Voreinstellgerät einge-
spannt sein.
Justage entlang der X-Achse
Fräseinsatz (3) so justieren, wie in Abb. (5.4a
bzw. 5.4b) dargestellt.
Der Abstand zwischen Fräseinsatz (3) und Ein-
satzhalter (2) bzw. Feder (1) muss beidseitig
überall gleich sein (s. Abb. 5.4b).
Die Justage entlang der X-Achse erfolgt über
die beiden Stellschrauben (6) (Innen-
sechskantschlüssel SW 2,5).
Schrauben (6, Abb. 5.3) wechselseitig festzie-
hen (im Uhrzeigersinn) bzw. lösen (gegen den
Uhrzeigersinn), bis der Fräseinsatz parallel im
Einsatzhalter sitzt.
Schrauben (6) festziehen, jedoch nicht
zu fest, weil sich ansonsten Schraube
(7, Abb. 5.2) (Y-Justage) nicht mehr ver-
stellen lässt.
Abb. 5.3
5. Bedienung
X
2
3
6
6
Z
Y
Abb. 5.4a: FALSCH
Abb. 5.4b: RICHTIG
1 3
2
