Ergänzungsbedienungsanleitung V 1.2 07/2002
Justage entlang der Z-Achse
1. Hebel (12) am Voreinstellgerät (18) in vordere
Stellung bringen (Messplättchen (17) wird so
ganz zurückgefahren, um eine Kollision mit der
Fräserschneide zu vermeiden.
2. Einsatzhalter (2) mit entlang der X-Achse ju-
stiertem Fräseinsatz (3) an den Aufnahmeklotz
(8) des Voreinstellgerätes ansetzen.
3. Spannplatte (9) (der ausgesparte Bogen zeigt
in Richtung des Benutzers) von rechts dage-
gensetzen und mit den beiden Rändelschrau-
ben (10) befestigen (Drehen im Uhrzeigersinn).
4. Lupe (16) nach vorn über den Fräser drehen.
5. Messplättchen (17) mit Hebel (12) an Fräser
annähern (dazu den Hebel nach hinten bewe-
gen), bis nur noch ein schmaler Lichtspalt
sichtbar ist (s. Abb. 5.6).
Achtung:
Messplättchen und Fräser dürfen nicht
kollidieren!
Dies könnte die Oberfläche des Mess-
plättchens beschädigen, was wieder-
um zu Messungenauigkeiten führt.
Stets vorsichtig annähern!
Lupe nutzen!

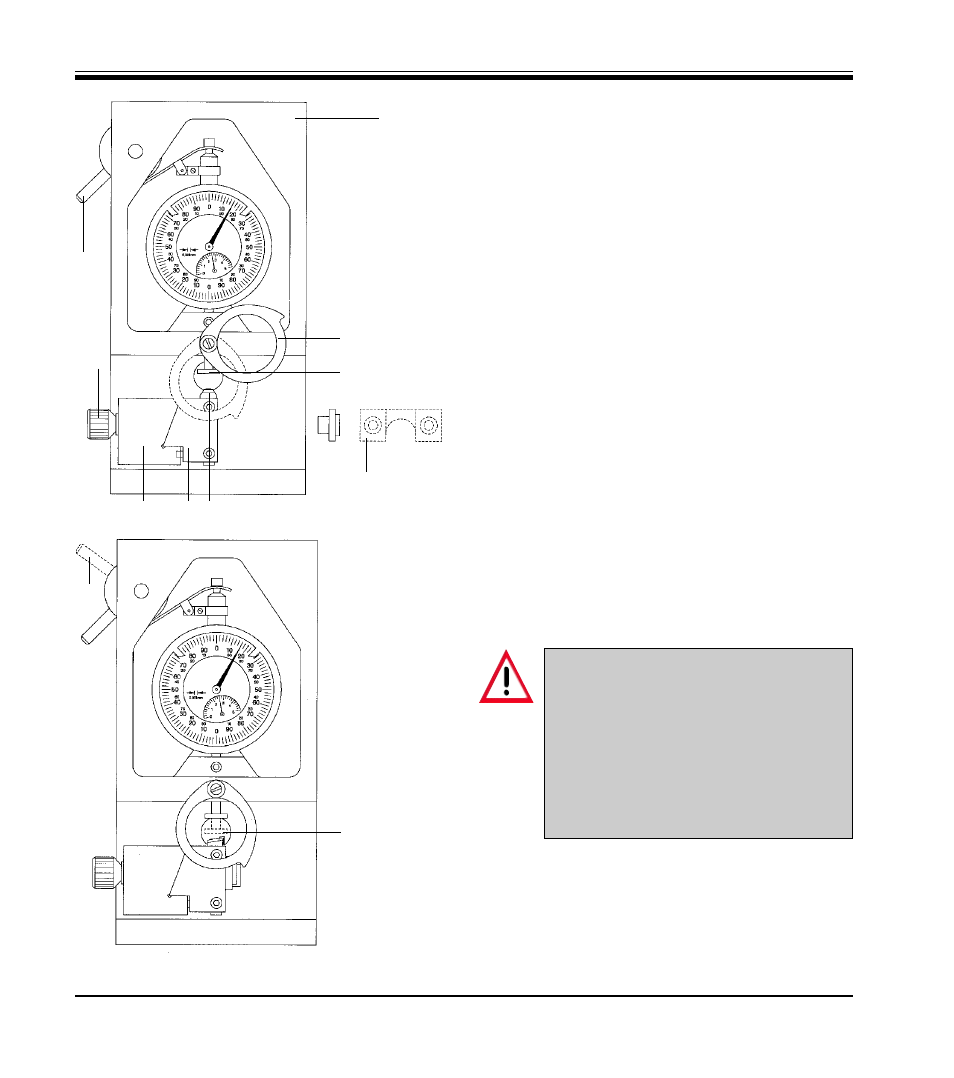

Abb. 5.5
18
12
2 3
8
9
10
16
17
Abb. 5.6
(12)
17
5. Bedienung
