Prüfaufbau mit flexiblen Membranen
Drehzylinder der Serie 215 – Produkthandbuch Betrieb 55
Berechnen der
lateralen Steifigkeit

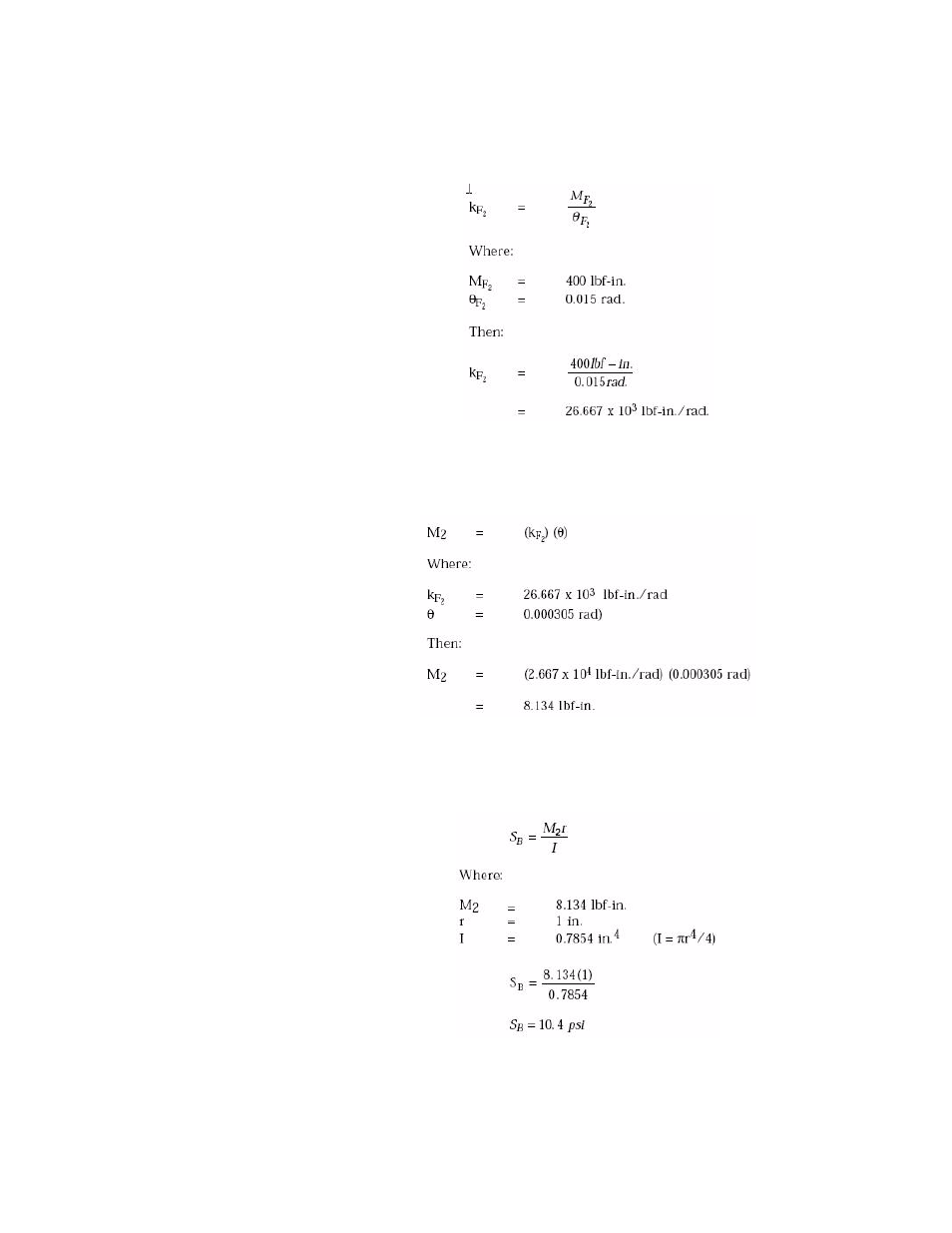

Berechnen Sie die laterale Steifigkeit (k F 1
) der flexiblen Membranen anhand der
folgenden Formel:
Berechnen des
Biegemoments (M2)
Berechnen Sie das Biegemoment (M 2 ), das mit flexiblen Membranen auf den
Prüfling einwirkt, anhand der folgenden Formel:
Berechnen der
Prüflingsbelastung
Berechnen Sie die zusätzliche Belastung (SB), die aufgrund der Verdrehung der
Grundplatte auf den Prüfling einwirkt, anhand der folgenden Formel:
