Verpackung, Transport und Aufstellung
23

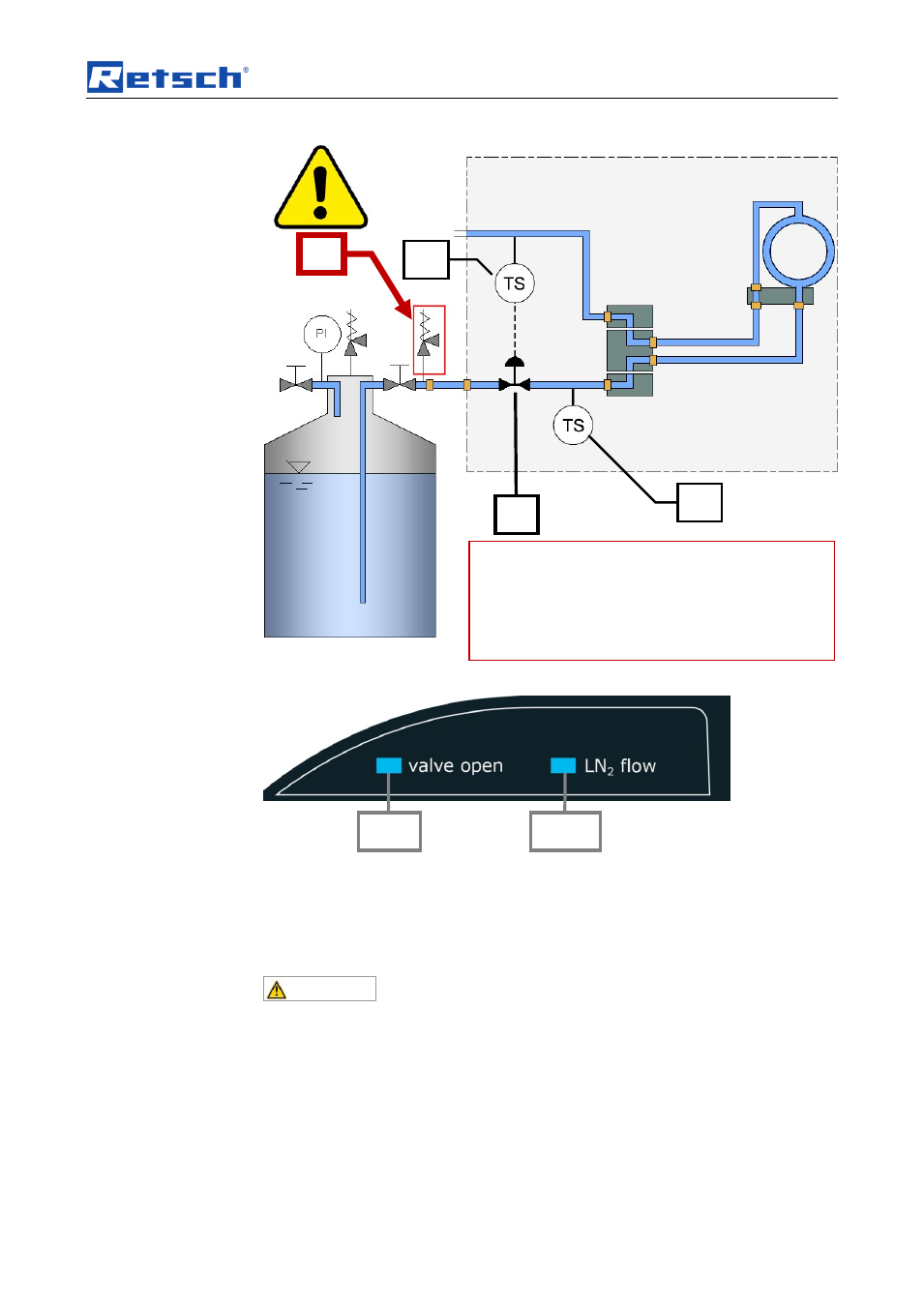

Abb. 11: Schematische Darstellung des Kühlsystems
Abb. 12: LED Anzeigen
Der Temperatursensor (TSD) im LN
2
-Ausgang steuert das Magnetventil (MV). Die
LED (B1) leuchtet auf, wenn das Magnetventil (MV) geöffnet ist.
Der Temperatursensor (TSM), der dem Magnetventil nachgeschaltet ist, registriert,
ob Flüssigstickstoff in die CryoMill fließt. Die LED (B2) leuchtet auf, wenn
Flüssigstickstoff in das Kühlsystem strömt.
VORSICHT
Das Gerät darf im tiefkalten Zustand nicht bewegt werden und es dürfen keine
zusätzlichen Kräfte am Kühlmittelanschluss (N) einwirken. Der Schlauch der
Kühlmittelzuleitung darf nicht bewegt werden so lange sich das Gerät im tiefkalten
Zustand befindet.
Der Maximaldruck in der externen
Flüssigstickstoff Zuleitung darf maximal 1,5bar
betragen.
Die Verwendung eines
Sicherheitsventils (SV)
ist zwingend erforderlich!
B1 (MV)
B2 (TSM)
TSD
TSM
MV
SV
