7. Produktbeschreibung
KBox A-101 – Benutzerhandbuch (Version 1.00)
7.1.2.1.
Power-Taster
Drücken Sie diese Taste (Abb. 10, Pos. 1), um das System ein- oder auszuschalten.
Voraussetzung:
Die KBox A-101 muss an +einen entsprechenden DC-Versorgungsstromkreis angeschlossen sein.
Auch wenn Sie das System mit dem Power-Taster ausschalten, liegt weiterhin eine Standbyspannung von
5 VSb auf dem SBC an.
DC-Stromversorgung:
Es muss sichergestellt sein, dass der DC-Versorgungsstromkreis über einen Trennschalter ein- und
ausgeschaltet werden kann. Achten Sie daher auf die freie Zugänglichkeit der Spannungsanschlüsse.
7.1.2.2.
Power- und HDD-LED
Die Power-LED (Abb. 10, Pos. 2) und die HDD-LED (Abb. 10, Pos. 3) befinden sich an der Frontseite der KBox A-101 und
zeigen den Status des Systems an. Wenn ein Fehler auftritt, wird das System angehalten und die Power-LED blinkt rot.

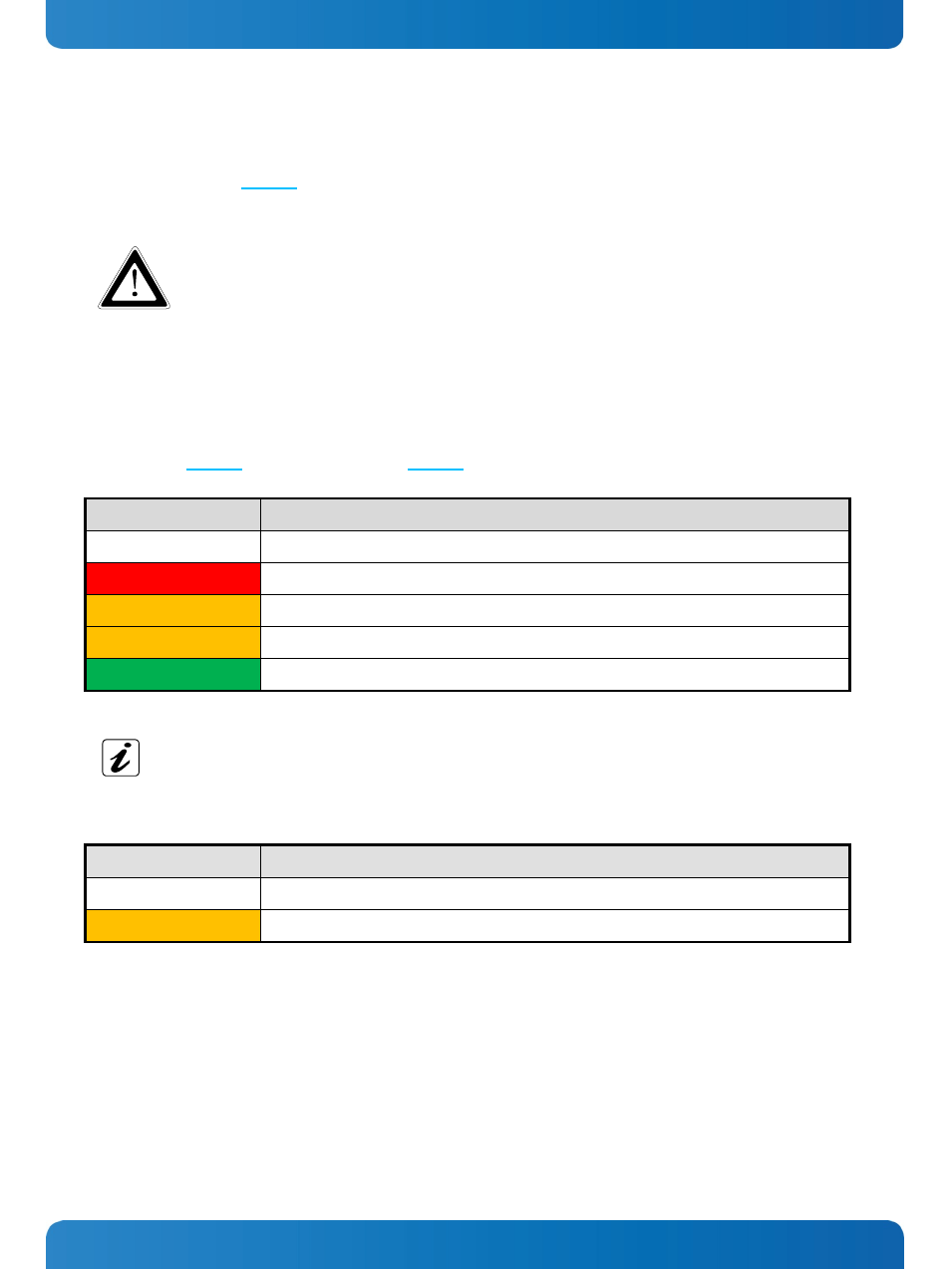

Power-LED
System-Status
Aus
Power off oder EC-Fehler
Rot
System wurde angehalten (z.B. bei Übertemperatur etc.)
Orange
System in S4/S5
Orange blinkend
System in S3
Grün
System in S0
Übertemperatur hat höchste Priorität. Solange die Temperatur zu hoch ist, leuchtet die Power-LED rot
und der Power-Taster ist deaktiviert.
Die HDD-Led blinkt bei Aktivität des SATA- HDD-/SSD- oder mSATA-Laufwerks.
HDD-LED
Speicher-Status
Aus
Keine SATA-/mSATA-Aktivität
Orange
SATA-/mSATA-Aktivität
