7. Produktbeschreibung
KBox A-101 – Benutzerhandbuch (Version 1.00)
7.3.
Chassis mit Kühlrippen
Alle drei Seiten (linke, obere- und rechte Seite) des Aluminiumchassis haben Kühlrippen. Die Kühlrippen dienen zur
Wärmeableitung während des Betriebs.

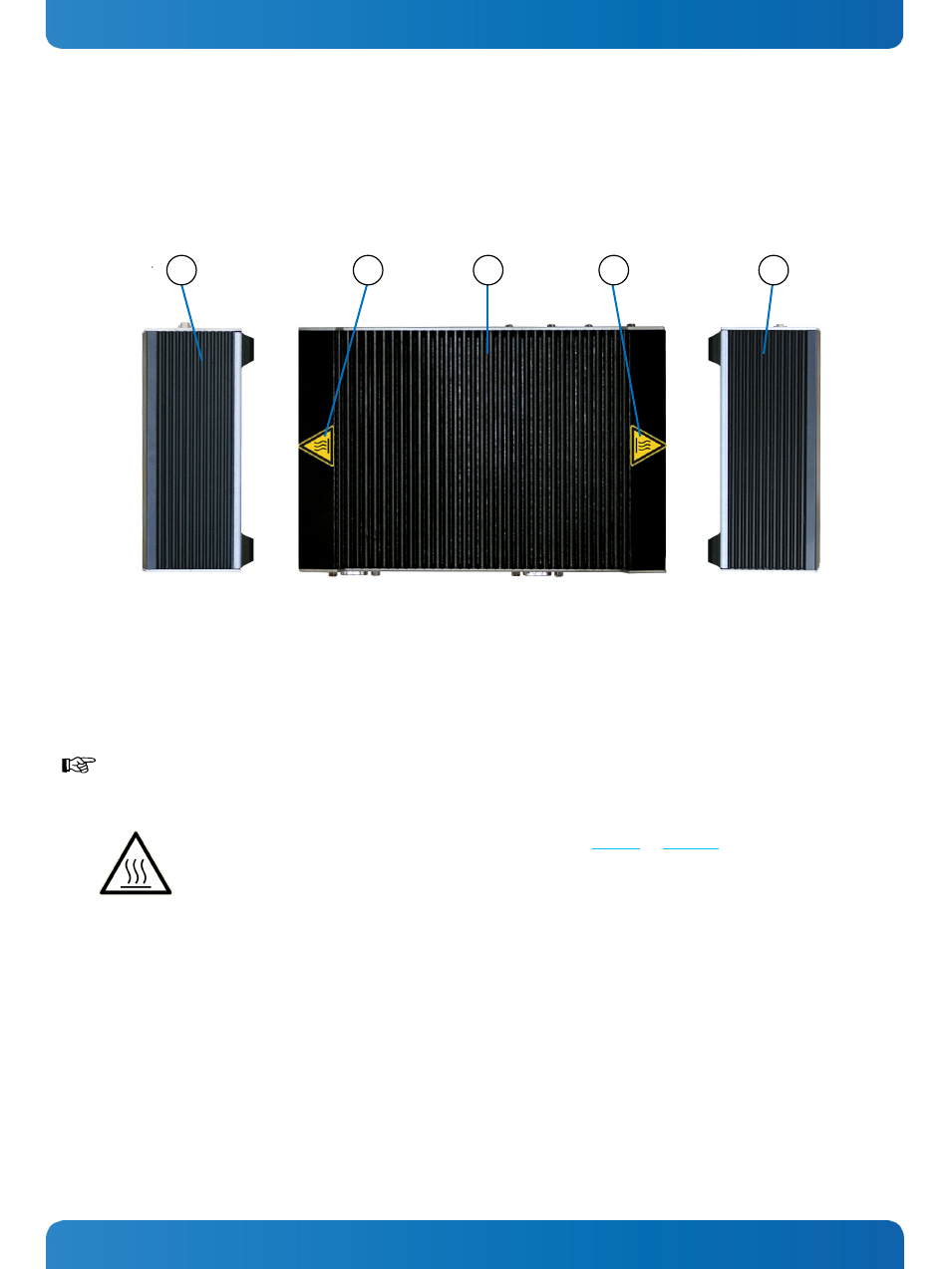

Abb. 16: Linke Seite des
Chassis
Abb. 17: Obere Seite des
Chassis
Abb. 18: Rechte Seite des
Chassis
1
Kühlrippen des Chassis an der linken Seite
2
Kühlrippen des Chassis an der oberen Seite
3
Warnaufkleber „Heiße Oberfläche“
4
Kühlrippen des Chassis an der rechten Seite
Um ausreichende Wärmeableitung für die Kühlung der KBox A-101 sicherzustellen, decken Sie nie die
Kühlrippen des Chassis ab. Stellen Sie keine Gegenstände auf das Gerät.
Bitte beachten Sie den Warnaufkleber “Heiße Oberfläche” (siehe Abb. 7 und Abb. 17, Pos. 3) im Bereich
der Kühlrippen des Gehäuses. Die KBox A-101 wird während des Betriebs heiß und sollte nicht ohne
entsprechende Vorsichtsmaßnahmen berührt werden. Es besteht Verbrennungsgefahr.
Das Material am Boden eines Gehäuses (z. B. Schaltschrank), in das die KBox A-101 installiert werden soll,
muss mindestens Brandschutzklasse UL 94-5VB entsprechen. Legen Sie keine brennbaren Gegenstände
unter das Gerät!
1
4
2
3
