12. Schnittstellen - Pin-Belegungen
KBox A-101 – Benutzerhandbuch (Version 1.00)
12.1.3.
Serial Port (RS422/RS485) konfiguriert als RS422 (4-Channel Mode)
Siehe auch Kapitel 7.1.4.1 „RS422/RS485 Serielle Schnittstelle“
Pin Signalname

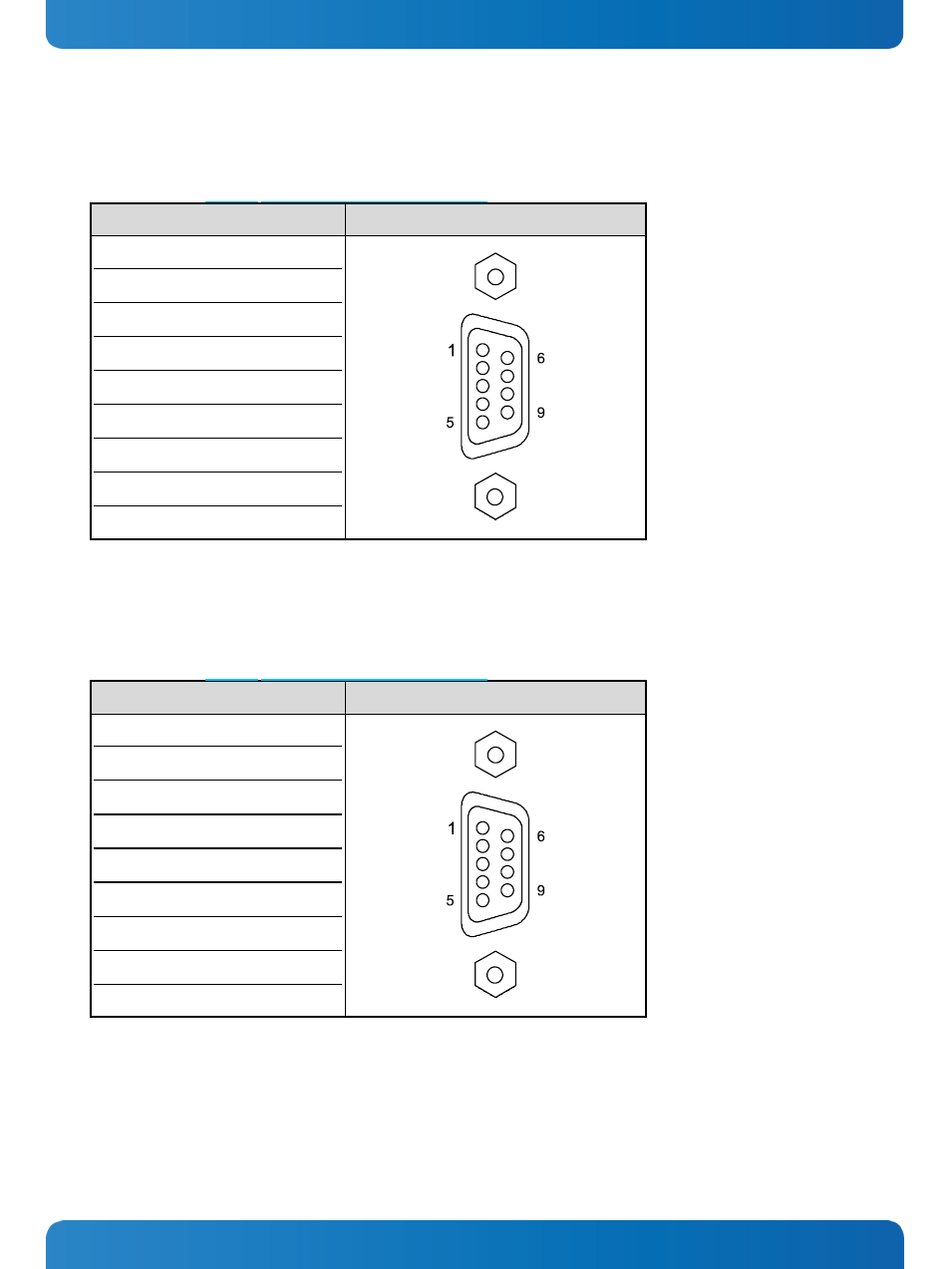

9-poliger D-SUB Connector (female)
1
TxD- (Transmit Data-)
2
RxD+ (Receive Data+)
3
TxD+ (Transmit Data+)
4
RxD- (Receive Data-)
5
GND (Signal Ground)
6
RTS- (Request to Send-)
7
RTS+ (Request to Send+)
8
CTS+ (Clear to Send+)
9
CTS- (Clear to Send-)
12.1.4.
Serial Port (RS422/RS485) konfiguriert als RS485 (4-Wire Mode), Full Duplex, (Bus-Master)
Siehe auch Kapitel 7.1.4.1 „RS422/RS485 Serielle Schnittstelle“
Pin Signalname
9-poliger D-SUB Connector (female)
1
TxD- (Transmit Data-)
2
RxD (Receive Data+)
3
TxD+ (Transmit Data+)
4
RxD- (Receive Data-)
5
GND (Signal Ground)
6
NC
7
NC
8
NC
9
NC
