12. Schnittstellen - Pin-Belegungen
KBox A-101 – Benutzerhandbuch ( Version 1.00)
12. Schnittstellen - Pin-Belegungen
Low-active Signale sind durch ein vorangestelltes Minuszeichen gekennzeichnet.
12.1.1.

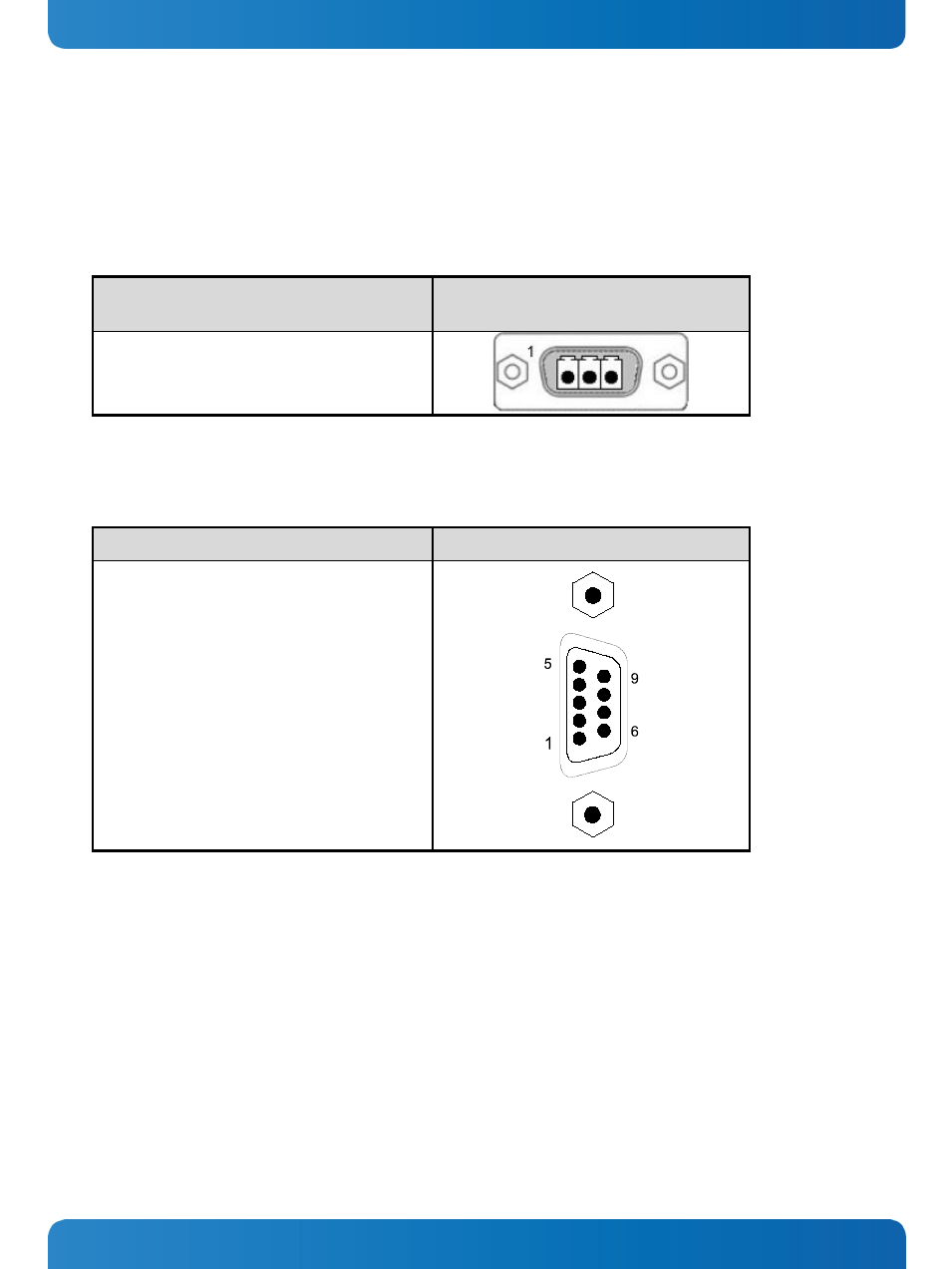

DC IN-Gleichspannungseingangsstecker
Pin Signalname
3-Pin Gleichspannungseingangsstecker
(male)
1
0 V (Input)
2
NC
2
+24 VDC (Input)
12.1.2.
Serielle Schnittstelle COM 1 und COM 2 (RS232)
Pin
Signalname
9-poliger D-SUB-Stecker
1
DCD
(Data Carrier Detect)
2
RXD
(Receive Data)
3
TXD
(Transmit Data)
4
DTR
(Data Terminal Ready)
5
GND
(Signal Ground)
6
DSR
(Data Set Ready)
7
RTS
(Request to Send)
8
CTS
(Clear to Send)
9
RI
(Ring Indicator)
www.kontron.com
43
