7. Produktbeschreibung
KBox A-101 – Benutzerhandbuch (Version 1.00)
7.1.4.
Optionale Schnittstellen an der Frontseite

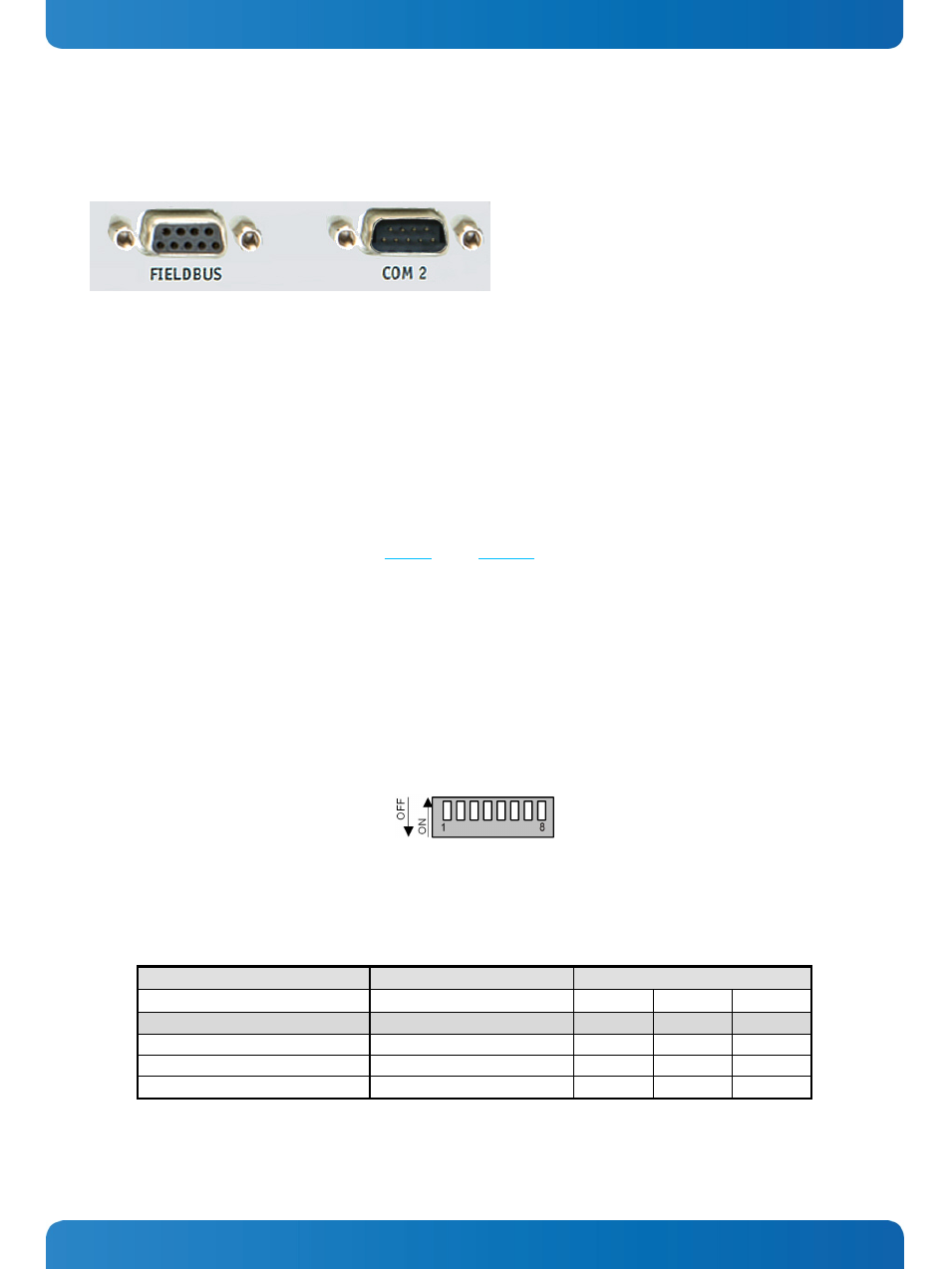

Abb. 12: Optionale nach außen geführte Onboard-Schnittstellen (an der Frontseite)
Die optionalen Schnittstellen (Fieldbus und COM 2) an der Frontseite der KBox A-101 müssen separat geordert werden. Es
stehen folgende Schnittstellen zur Verfügung:
•
Fieldbus-Schnittstelle: LPCtoCAN oder PROFIBUS (Achtung: Bei PROFIBUS kein optionales WLAN möglich!)
•
COM 2-Schnittstelle: RS232 oder RS422/485 (non-isolated)
7.1.4.1.
RS422/RS485 Serielle Schnittstelle
Die optionale serielle RS422/485 Schnittstelle (Abb. 9, Pos. 6; Abb. 12) ist als 9-poliger D-SUB-Stecker ausgeführt. Die
Schnittstelle kann mittels eines on-board DIP-Schalters (SW1) für RS422 oder RS485-betrieb konfiguriert werden.
Die optionalen Einstellungen (SW1) für Kommunikation im RS485-Modus ermöglichen Betrieb im Full-Duplex- oder im
Halb- Duplex-Modus (siehe Tabellen auf der nächsten Seite). Im Halb-Duplex-Betrieb bleibt das System permanent im
Empfangsmodus. Das Umschalten in den Sendemodus erfolgt automatisch. Die automatische Umschaltung in den
Sendemodus kann wahlweise über die RTS-Line oder mittels der letzten gesendeten Message über die TxD Line getriggert
werden.
Wenn Umschaltung/Trigger über die RTS-Line gewählt wurde, muss das RTS-Signal von der Anwendungssoftware aktiviert
werden, bevor die Übertragung der Datenpakete startet. Nach Beendigung der Datenübertragung muss das RTS-Signal
entsprechend deaktiviert werden.
Wenn die TxD-Line für die Umschaltung verwendet wird, muss der Empfänger erst einen Timeout einhalten, bevor er Daten
senden kann.
Abb. 13: Onboard DIP-Switch (SW1) mit DP1 bis DP8 für RS422/RS485 Konfiguration
Um die serielle Schnittstelle (als RS422 oder RS485) nach den Kundenanforderungen zu konfigurieren, stellen die die
einzelnen Schalter des DIP-Switch (SW1) auf “ON” oder “OFF” (Werkseinstellungen sind grau hinterlegt).
Serial Communication Type
Transmitting<->receiving
SW1 Settings
DIP1
DIP2
DIP3
RS422 4-Channel Mode
-
OFF
OFF
OFF
RS485 4-Wire Mode (Bus-Master)
-
ON
OFF
ON
RS485 2-Wire Mode
RTS
ON
ON
ON
RS485 2-Wire Mode
Timeout
ON
ON
OFF
