12. Schnittstellen - Pin-Belegungen
KBox A-101 – Benutzerhandbuch ( Version 1.00)
12.1.5.

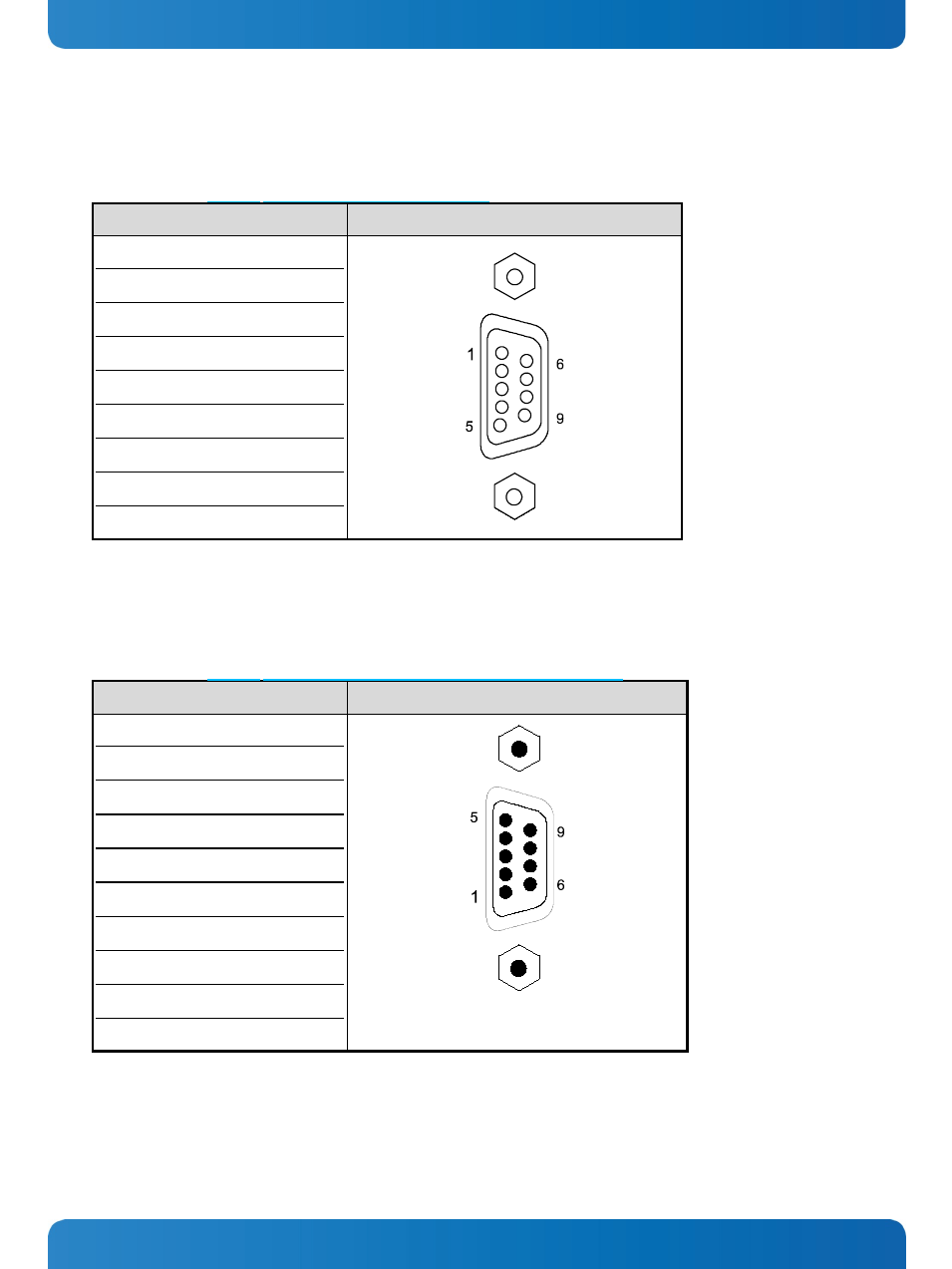

Serial Port (RS422/RS485) konfiguriert als RS485 (2-Wire Mode), Half Duplex
Siehe auch Kapitel 7.1.4.1 „RS422/RS485 Serielle Schnittstelle“.
Pin Signalname
9-poliger D-SUB Connector (female)
1
Data-
2
NC
3
Data+
4
NC
5
GND (Signal Ground)
6
NC
7
NC
8
NC
9
NC
12.1.6.
CAN Connector
Siehe auch Kapitel 7.1.4.2 „DIP-Schalter-Einstellungen (SW1) für LPCtoCAN-Adapter ”.
Pin Signalname
9-poliger D-SUB Connector (male)
1
NC
2
CANL (galvanisch getrennt)
3
CAN0V (galvanisch getrennt)
4
NC
5
NC
6
NC
7
CANH (galvanisch getrennt)
8
NC
9
NC
Case GND
